Descriere

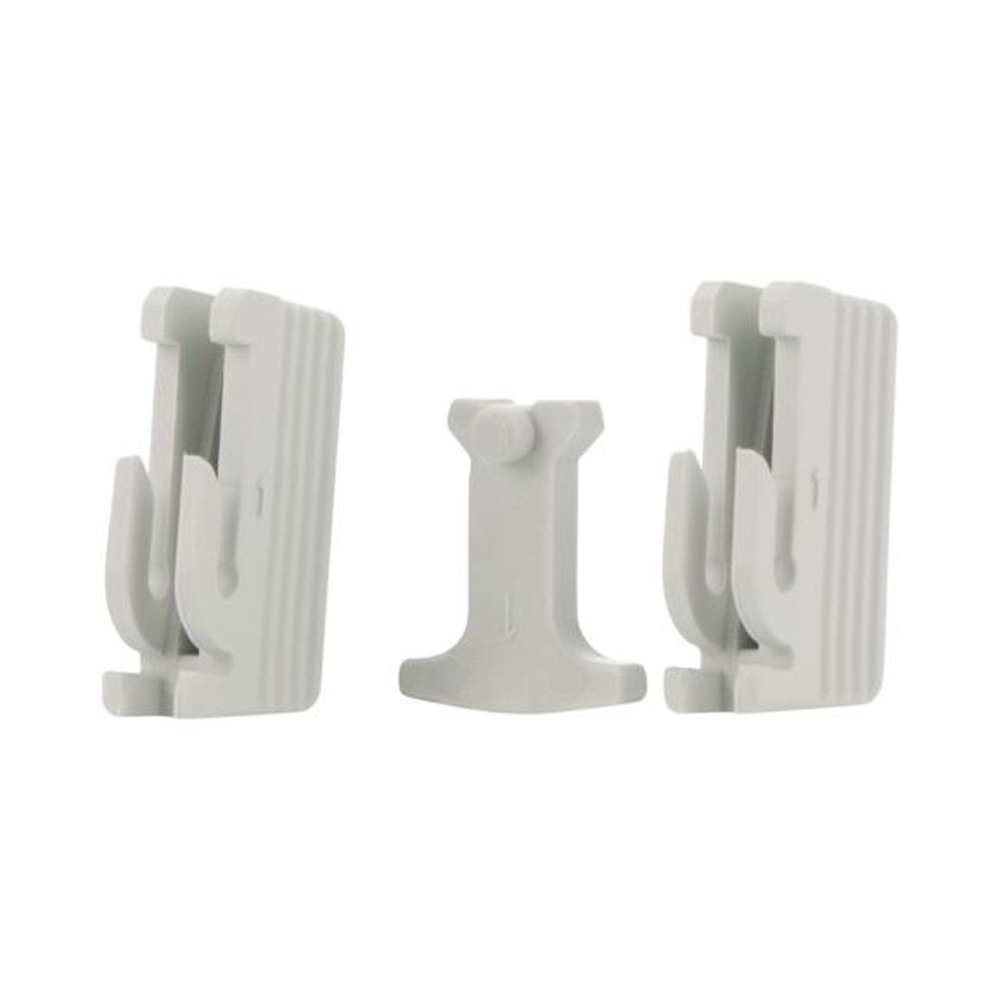

Acest interblocaj mecanic este un accesoriu pentru realizarea ansamblurilor cu doua contactoare compatibile, unde este necesara blocarea mecanica reciproca a aparatelor. Este recomandat pentru circuite de comanda precum inversarea sensului de rotatie al motoarelor, unde cele doua contactoare nu trebuie sa poata cupla simultan. ([eaton.com](https://www.eaton.com/us/en-us/skuPage.281196.html))

Este destinat contactoarelor din gama de marimi 7 pana la 15. Permite asocierea a doua contactoare montate atat pe orizontala, cat si pe verticala, fara spatiu intre ele, la o distanta de 0 mm. Dimensiunile produsului sunt 70 mm adancime, 22 mm latime si 4 mm inaltime, iar masa este de aproximativ 0,003 kg. Durata de viata mecanica declarata este de 2,5 milioane de manevre. ([eaton.com](https://www.eaton.com/us/en-us/skuPage.281196.html))

Montajul se realizeaza direct intre cele doua contactoare compatibile, conform instructiunilor de instalare ale producatorului. Accesoriul asigura legatura mecanica dintre aparate si este proiectat pentru configuratii compacte, cu contactoarele alaturate. Pentru functionarea corecta a ansamblului trebuie verificata compatibilitatea aparatelor si respectata pozitia de montaj indicata in documentatia tehnica. ([eaton.com](https://www.eaton.com/content/dam/eaton/products/industrialcontrols-drives-automation-sensors/marketing-assets/eaton-switching-and-protecting-motors-product-range-catalog-ca034001en-en-us.pdf?utm_source=openai))

Produsul este un element de blocare mecanica, fara functie de comutare a curentului; datele de verificare indica un curent nominal de functionare de 0 A si disipare termica de 0 W. Este declarat pentru utilizare la temperaturi ambientale intre -25 grade C si 60 grade C si este asociat cu standardele IEC EN 60947 4 1, UL 508 si CSA C22 2 No 14 05, avand marcaj CE. Instalarea, cablarea circuitului de comanda si alegerea protectiilor raman responsabilitatea executantului tabloului electric. ([eaton.com](https://www.eaton.com/us/en-us/skuPage.281196.html))

Intrebari frecvente

Care este rolul unui interblocaj mecanic pentru contactoare?

Blocheaza mecanic actionarea simultana a doua contactoare asociate, fiind util in special in circuite de comanda unde cuplarea simultana trebuie evitata. ([eaton.com](https://www.eaton.com/us/en-us/skuPage.281196.html))

Cum se monteaza acest accesoriu?

Se monteaza intre doua contactoare compatibile, care pot fi asezate orizontal sau vertical, fara distanta intre ele. Montajul trebuie realizat conform instructiunilor tehnice ale producatorului. ([eaton.com](https://www.eaton.com/content/dam/eaton/products/industrialcontrols-drives-automation-sensors/marketing-assets/eaton-switching-and-protecting-motors-product-range-catalog-ca034001en-en-us.pdf?utm_source=openai))

Are acest produs conexiuni electrice sau capacitate de comutare?

Nu. Este un accesoriu de blocare mecanica, iar datele tehnice declara curent nominal de functionare 0 A si disipare termica 0 W. ([eaton.com](https://www.eaton.com/us/en-us/skuPage.281196.html))

In ce conditii de temperatura poate fi utilizat?

Temperatura ambientala de functionare declarata este intre -25 grade C si 60 grade C. ([eaton.com](https://www.eaton.com/us/en-us/skuPage.281196.html))

Este suficient interblocajul mecanic pentru protectia unui circuit de inversare?

Interblocajul mecanic ajuta la prevenirea cuplarii simultane a contactoarelor, dar proiectarea circuitului de comanda, cablarea si alegerea protectiilor trebuie realizate corect de personal calificat, conform aplicatiei. ([eaton.com](https://www.eaton.com/us/en-us/skuPage.281196.html))
