Descriere

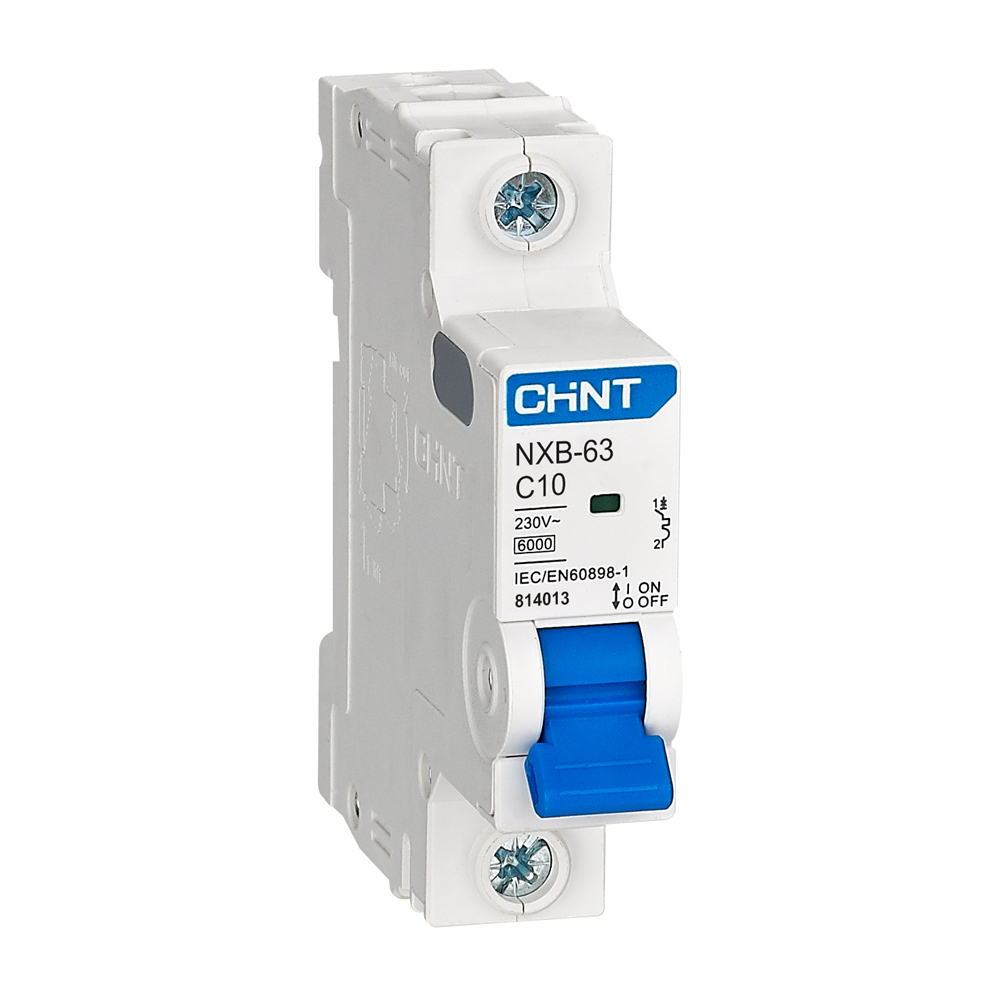

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Varianta cu un pol si curent nominal de 10A este potrivita pentru circuite monofazate, in tablouri de distributie rezidentiale, comerciale sau pentru aplicatii industriale usoare. Poate fi utilizat si pentru manevrarea ocazionala a circuitului in conditii normale de functionare.

Caracteristicile confirmate pentru aceasta configuratie includ: 1 pol, curent nominal 10A, caracteristica de declansare C, tensiune operationala nominala AC 220/230/240V, frecventa 50/60Hz si capacitate nominala de rupere la scurtcircuit de 6kA. Aparatul respecta standardul IEC/EN 60898-1, are tensiune nominala de izolatie de 500V si tensiune nominala de tinere la impuls de 4kV. Curba C asigura declansarea magnetica la aproximativ 5 pana la 10 ori curentul nominal, fiind adecvata pentru circuite cu sarcini mixte sau moderat inductive.

Montajul se realizeaza pe sina DIN TH35-7.5 de 35 mm, in interiorul unui tablou electric. Conectarea poate fi efectuata de sus sau de jos, folosind exclusiv conductori de cupru. Pentru un curent nominal de 10A sunt recomandate conductoare cu sectiunea intre 1.5 si 2.5 mm2; bornele accepta conductori intre 1 si 25 mm2. Lungimea recomandata de dezizolare este de 11 mm, iar strangerea suruburilor bornelor se face la un cuplu de 2.0 Nm. Latimea modulara pentru varianta 1P este de 18 mm.

Gradul de protectie este IP20 la montaj direct si IP40 atunci cand aparatul este instalat intr-un tablou de distributie corespunzator. Domeniul de temperatura pentru functionare este de la -35 grade C la +70 grade C, iar altitudinea maxima de utilizare este de 2000 m. Instalarea, verificarea si interventiile trebuie realizate numai de personal calificat, cu alimentarea oprita. Dupa o declansare, cauza suprasarcinii sau a scurtcircuitului trebuie identificata si remediata inainte de reanclansare; aparatul nu inlocuieste protectia diferentiala impotriva electrocutarii.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat de 10A cu curba C?

Este utilizat pentru protectia unui circuit electric monofazat impotriva suprasarcinilor si scurtcircuitelor. Curba C este potrivita pentru sarcini mixte si sarcini moderat inductive, atunci cand alegerea protectiei este corelata cu proiectul circuitului.

Ce inseamna 1P la acest intrerupator automat?

1P inseamna ca aparatul protejeaza si intrerupe un singur pol al circuitului, de regula conductorul de faza dintr-o instalatie monofazata.

Ce reprezinta capacitatea de rupere de 6kA?

Valoarea de 6kA reprezinta capacitatea nominala de intrerupere la scurtcircuit. Alegerea acestei valori trebuie facuta in functie de curentul de scurtcircuit prezumat la locul instalarii.

Cum se monteaza intrerupatorul automat?

Se fixeaza pe sina DIN TH35-7.5 de 35 mm in interiorul unui tablou electric. Se utilizeaza conductori de cupru, iar bornele trebuie stranse la cuplul recomandat de 2.0 Nm. Montajul trebuie realizat fara tensiune, de catre personal calificat.

Ofera protectie la electrocutare?

Nu. Un intrerupator automat protejeaza circuitul la suprasarcina si scurtcircuit. Pentru protectie suplimentara la curenti de defect si electrocutare este necesar un aparat diferential selectat si instalat corect.
