Descriere

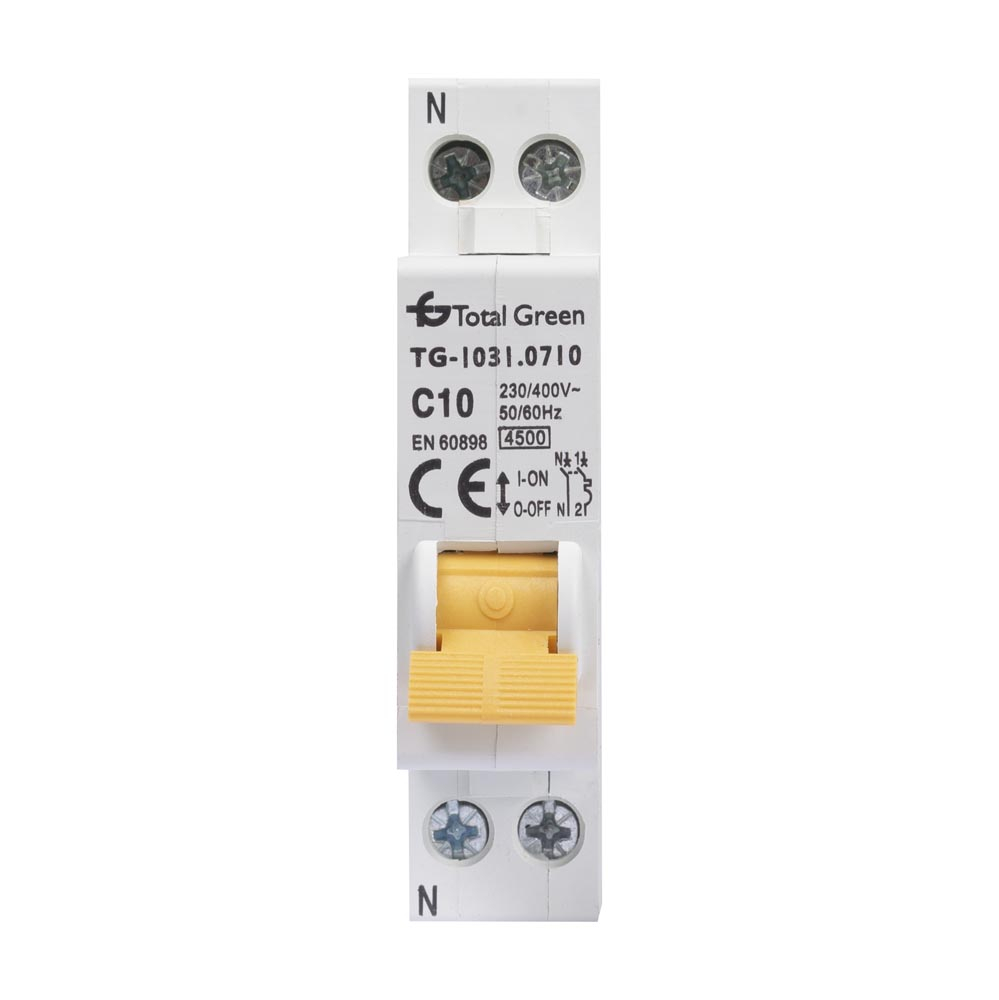

Intrerupatorul automat 1P+N este destinat utilizarii in instalatii electrice de joasa tensiune, pentru protectia circuitelor alimentate in curent alternativ. Este o alegere potrivita pentru tablouri electrice rezidentiale sau aplicatii similare in care circuitul necesita un curent nominal de 10A si configuratie faza plus nul.

Aparatul functioneaza la tensiune nominala de 230V AC si frecventa de 50/60Hz. Curentul nominal este de 10A, iar curba caracteristica de declansare este tip C. Capacitatea nominala de rupere la scurtcircuit este de 4.5kA. Produsul are un singur modul, configuratie 1P+N si un pol de protectie.

Montajul se realizeaza in tabloul electric, iar racordarea trebuie efectuata cu respectarea identificarii bornelor, a schemei instalatiei si a regulilor aplicabile pentru circuitele de faza si nul. Dimensionarea conductoarelor, alegerea aparatului de protectie si configurarea tabloului trebuie corelate cu sarcina circuitului si cu proiectul electric.

Gradul de protectie IP20 indica utilizarea in interiorul unui tablou sau a unei carcase corespunzatoare, ferit de contact direct accidental, praf excesiv, umiditate si agenti corozivi. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie realizate numai de personal calificat, cu alimentarea intrerupta pe durata lucrarilor.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat circuitelor de curent alternativ la 230V, cu curent nominal de 10A, in configuratie faza plus nul.

Ce curba de declansare are?

Produsul are curba caracteristica de declansare tip C.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 4.5kA.

Poate fi utilizat fara carcasa sau tablou electric?

Nu este recomandata utilizarea expusa. Gradul de protectie IP20 indica montajul intr-un tablou electric sau intr-o carcasa corespunzatoare, in conditii de interior.

Cate module ocupa in tabloul electric?

Intrerupatorul automat ocupa un singur modul.
