Descriere

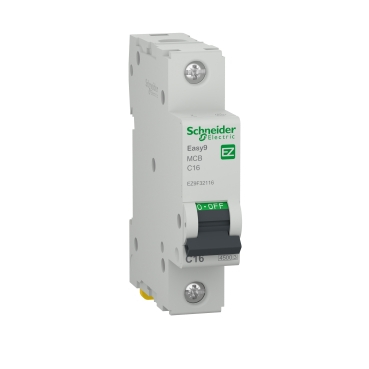

Acest intrerupator automat modular de joasa tensiune este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Constructia cu un pol protejat il recomanda pentru circuite monofazate de 230 V c.a., din tablouri rezidentiale, apartamente, case, birouri sau spatii comerciale de mici dimensiuni. Curba C il face adecvat circuitelor uzuale care pot avea curenti de pornire moderati, cum sunt cele de prize, iluminat sau consumatori cu sarcini inductive reduse.

Curentul nominal este de 16 A, iar caracteristica de declansare este C. Capacitatea nominala de rupere la scurtcircuit Icn este de 4.5 kA la 230 V c.a., in conformitate cu IEC 60898-1. Tensiunea operationala nominala Ue este de 230 V c.a., tensiunea nominala de izolatie Ui este de 440 V, iar tensiunea nominala de rezistenta la impuls Uimp este de 4 kV. Aparatul functioneaza la frecventa de 50 Hz, are clasa de limitare a curentului 3 si ocupa un modul de 18 mm. Dimensiunile declarate sunt 18 x 82 x 74 mm.

Montajul se realizeaza pe sina DIN, in tablouri modulare compatibile. Pozitia manetei cu marcaj O-I permite identificarea vizuala a starii aparatului, inclusiv semnalizarea declansarii la defect. Pentru o instalare corecta, circuitul trebuie dimensionat corespunzator curentului nominal, iar conexiunile trebuie executate cu conductoare, borne si cupluri de strangere conforme instructiunilor tehnice ale echipamentului si proiectului electric.

Gradul de protectie este IP20 pentru aparatul montat liber si IP40 in cofret corespunzator, conform IEC 60529. Temperatura ambianta de functionare este intre -25 grade C si 60 grade C, iar temperatura de depozitare este intre -40 grade C si 85 grade C. Aparatul trebuie instalat in interiorul unui tablou adecvat, de personal calificat, cu alimentarea deconectata inaintea interventiilor. Nu inlocuieste protectia diferentiala, protectia la supratensiuni sau alte masuri necesare, atunci cand acestea sunt cerute de configuratia instalatiei.

Intrebari frecvente

Pentru ce tip de circuite se utilizeaza acest intrerupator automat de 16 A?

Este destinat protectiei circuitelor monofazate de 230 V c.a. cu curent nominal de pana la 16 A, utilizate frecvent pentru prize, iluminat sau alti consumatori dimensionati corespunzator.

Ce inseamna curba de declansare C?

Curba C este o caracteristica uzuala pentru circuite cu curenti de pornire moderati. Alegerea corecta trebuie realizata in functie de tipul consumatorului, sectiunea conductorului si proiectul instalatiei.

Ce capacitate de rupere are aparatul?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230 V c.a., conform standardului IEC 60898-1.

Se poate monta in tablouri electrice modulare?

Da. Este proiectat pentru montaj pe sina DIN si ocupa un modul, cu latimea de 18 mm.

Ofera protectie diferentiala la atingere indirecta?

Nu. Acest aparat protejeaza la suprasarcina si scurtcircuit. Pentru protectia diferentiala este necesar un dispozitiv diferential ales si dimensionat separat.
