Descriere

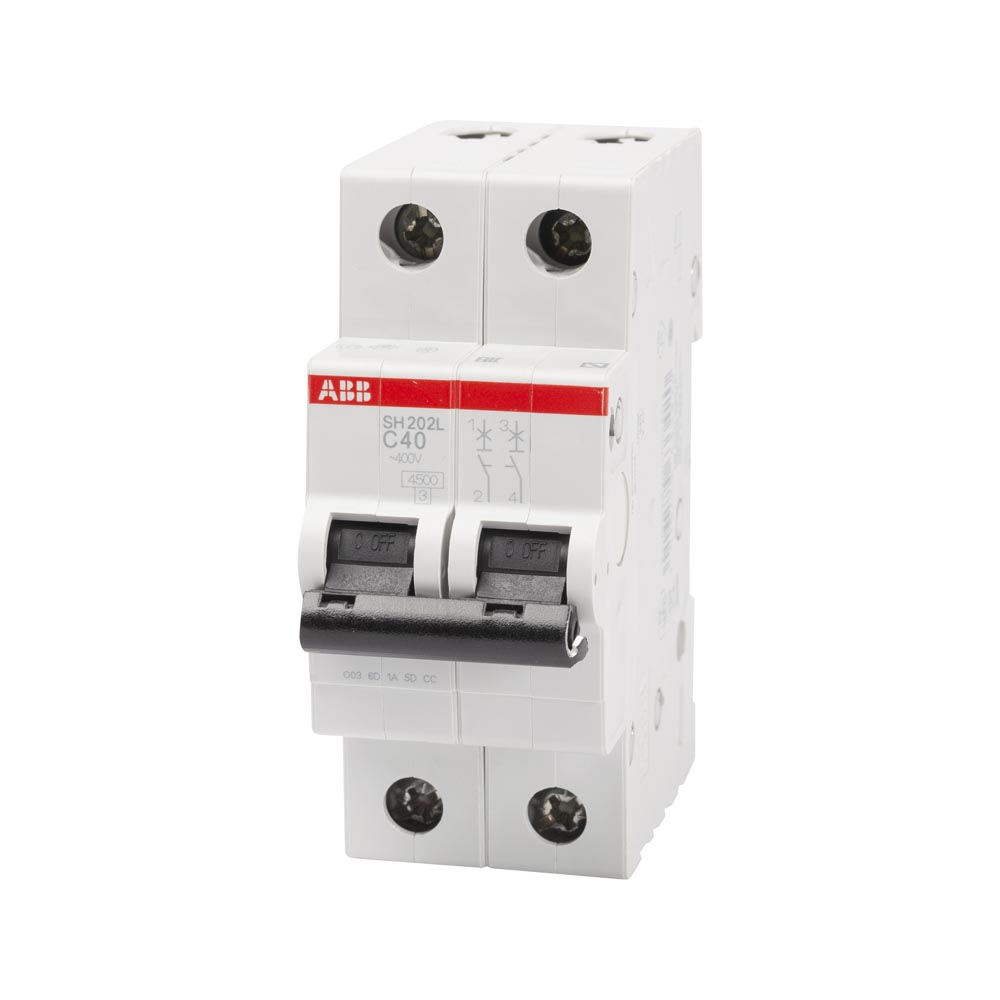

Acest intrerupator automat miniatural bipolar este conceput pentru protectia instalatiilor electrice de joasa tensiune impotriva suprasarcinilor si a scurtcircuitelor. Dispune de declansator termic cu temporizare pentru suprasarcina si declansator electromagnetic pentru defectele de scurtcircuit. Este potrivit pentru utilizari rezidentiale, in tablouri electrice si circuite de alimentare unde este necesara protectia pe doi poli.

Aparatul are 2 poli protejati, curent nominal de 40 A si caracteristica de declansare C. Functioneaza in curent alternativ, la frecventa nominala de 50/60 Hz, cu tensiune operationala nominala de 400 V AC si tensiune operationala maxima de 440 V AC. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 400 V AC, iar clasa de limitare a energiei este 3. Produsul este conform cu standardul IEC/EN 60898-1, are categoria de supratensiune III si tensiune nominala de tinere la impuls de 4 kV.

Montajul se realizeaza pe sina DIN de 35 mm, tip TH35-7.5 sau TH35-15, conform IEC 60715, iar pozitia de instalare poate fi aleasa liber. Conectarea se face prin borne cu surub, tip colivie, cu cuplu de strangere recomandat de 2 Nm. Bornele accepta conductori rigizi sau multifilari intre 0.75 si 25 mm2, respectiv conductori flexibili intre 0.75 si 16 mm2, inclusiv cu ferula.

Gradul de protectie este IP20 pentru aparatul montat in tablou, respectiv IP40 atunci cand este instalat intr-o carcasa cu capac. Temperatura ambientala de functionare este intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Dimensionarea protectiei, selectarea sectiunii conductoarelor si instalarea in tabloul electric trebuie realizate de personal calificat, cu alimentarea intrerupta si cu respectarea normelor aplicabile instalatiei.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat bipolar de 40 A?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, cu intreruperea simultana a celor doi poli protejati.

Ce inseamna curba de declansare C?

Curba C indica o caracteristica de declansare adecvata pentru multe circuite uzuale cu sarcini rezistive sau inductive moderate, atunci cand alegerea protectiei este realizata prin proiectarea instalatiei.

Pe ce tip de sina se monteaza?

Se monteaza pe sina DIN de 35 mm, tip TH35-7.5 sau TH35-15, conform IEC 60715.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 400 V AC.

Ce conductori pot fi conectati la borne?

Bornele accepta conductori rigizi sau multifilari intre 0.75 si 25 mm2 si conductori flexibili intre 0.75 si 16 mm2. Strangerea se realizeaza cu un cuplu recomandat de 2 Nm.
