Descriere

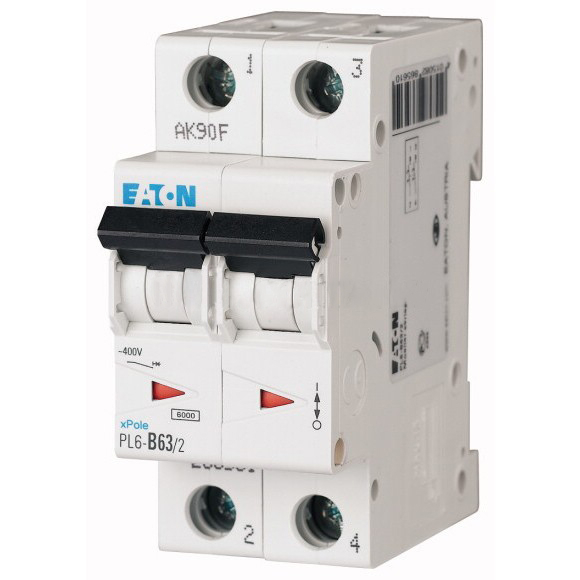

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 2 poli protejati il recomanda pentru integrarea in tablouri de distributie rezidentiale si comerciale, in aplicatii de curent alternativ care necesita protectie bipolara.

Aparatul are curent nominal de 63A, caracteristica de declansare C si capacitate nominala de rupere de 6 kA conform IEC EN 60898 1, atat la 230 V, cat si la 400 V. Functioneaza la tensiune nominala de utilizare de pana la 400 V AC, cu tensiune nominala de izolatie Ui de 440 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Este incadrat in clasa 3 de limitare a curentului, are frecventa nominala de 50 pana la 60 Hz, categorie de supratensiune III si grad de poluare 2.

Constructia modulara ocupa 2 module, are latimea de 35.4 mm, inaltimea de 73 mm si adancimea de 85 mm. Adancimea de incorporare este de 70.5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Echipamentele auxiliare pot fi adaugate atunci cand configuratia tabloului si proiectul electric o impun.

Produsul are grad de protectie IP20 si este conform RoHS. Pentru siguranta instalatiei, montajul, alegerea sectiunii conductoarelor, dimensionarea protectiilor si verificarea curentului de scurtcircuit disponibil trebuie realizate de personal calificat, in conformitate cu proiectul si normele electrice aplicabile. In tablouri, disiparea termica a aparatajului si conditiile de exploatare trebuie evaluate la nivelul ansamblului.

Intrebari frecvente

Pentru ce tip de instalatii este potrivit acest intrerupator automat?

Este destinat tablourilor de distributie din aplicatii rezidentiale si comerciale, pentru protectia circuitelor de curent alternativ unde este necesara intreruperea pe 2 poli.

Ce inseamna curba de declansare C?

Curba C indica o caracteristica de declansare utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea corecta se face in functie de consumatori, cabluri si proiectul instalatiei.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 6 kA conform IEC EN 60898 1, la 230 V si la 400 V.

Ce sectiuni de conductor se pot conecta?

Bornele accepta conductoare rigide si multifilare cu sectiuni intre 1 si 25 mm2. Conexiunile trebuie executate si verificate de personal calificat.

Ce dimensiune modulara are produsul?

Aparatul ocupa 2 module in tablou, are latimea de 35.4 mm, inaltimea de 73 mm si adancimea de 85 mm.
