Descriere

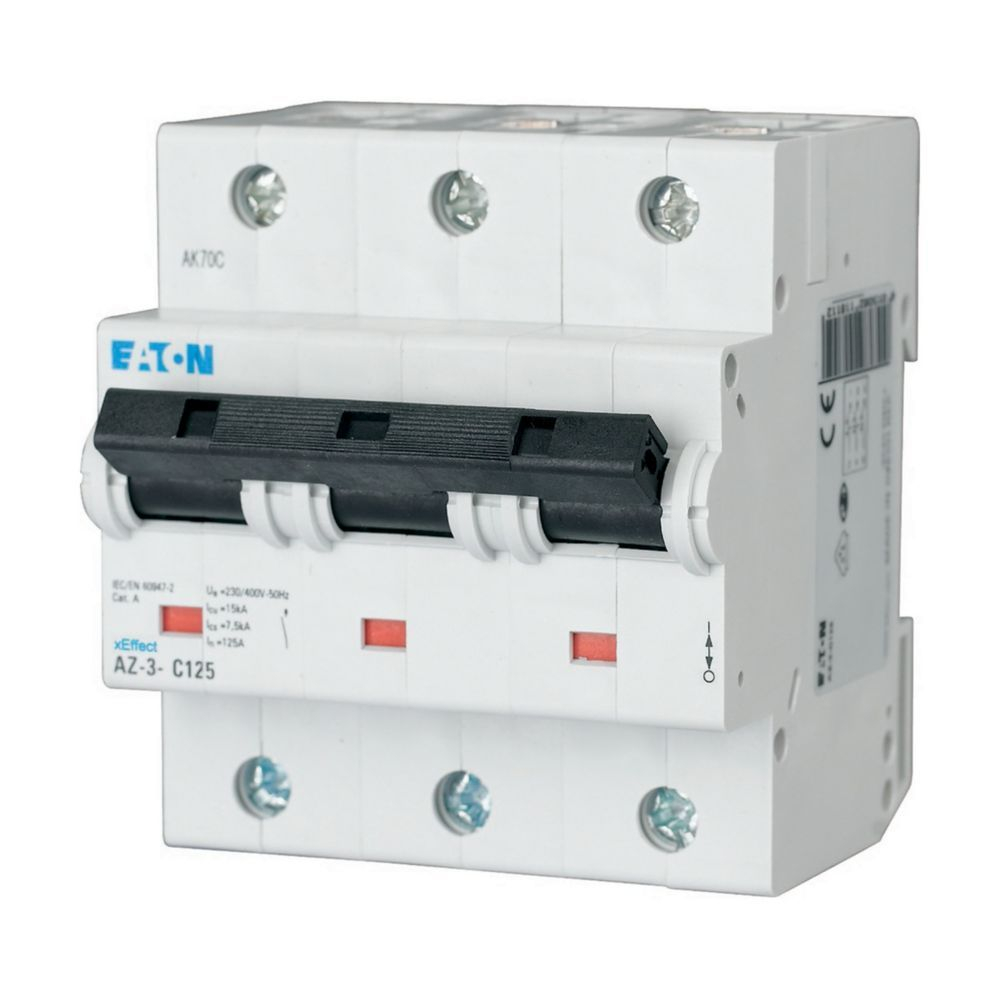

Intrerupatorul automat tripolar este destinat protectiei la suprasarcina si scurtcircuit in tablouri electrice pentru aplicatii industriale si comerciale avansate. Are trei poli protejati si caracteristica de declansare C, fiind adecvat circuitelor trifazate la care pot aparea curenti de pornire moderati. Alimentarea poate fi realizata din oricare directie, in conformitate cu schema si instructiunile de montaj ale instalatiei.

Curentul nominal este de 125 A, iar tensiunea nominala de utilizare este 230/400 V AC, la frecventa de 50-60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 15 kA la 230 V si 400 V, conform IEC/EN 60947-2; capacitatea operationala de comutare este de 20 kA. Aparatul are tensiune nominala de izolatie Ui de 440 V, tensiune nominala de tinere la impuls Uimp de 4 kV, clasa de limitare a energiei 3, categorie de supratensiune III si grad de poluare 2. Este conform RoHS si este indicat pentru utilizare la 60 V DC pe pol.

Montajul se realizeaza pe sina DIN tip palarie, conform IEC/EN 60715. Aparatul ocupa 4,5 module, are latimea de 81 mm, inaltimea de 75 mm si adancimea de 90 mm. Bornele superioare si inferioare de tip lift accepta conductoare rigide sau multifilare cu sectiuni intre 2,5 si 50 mm2. Constructia permite adaugarea de echipamente auxiliare compatibile.

Gradul de protectie este IP20, respectiv IP40 dupa instalarea in ansamblu corespunzator. Bornele asigura protectie la atingere cu degetul si dosul palmei conform cerintelor aplicabile. Temperatura ambianta de functionare este intre -25 si 55 grade C; peste aceasta plaja trebuie avuta in vedere reducerea capacitatii de transport curent. Selectarea sectiunii conductoarelor, calculul incalzirii in tablou, coordonarea protectiilor si montajul trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate din tablouri electrice industriale si comerciale avansate, la tensiuni de 230/400 V AC si curent nominal de 125 A.

Ce inseamna caracteristica de declansare C?

Caracteristica C este utilizata frecvent pentru circuite cu curenti de pornire moderati, oferind protectie la suprasarcina si scurtcircuit in configuratia corecta a instalatiei.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere este de 15 kA la 230 V si 400 V, conform IEC/EN 60947-2.

Cum se monteaza aparatul?

Se monteaza pe sina DIN tip palarie conform IEC/EN 60715. Ocupa 4,5 module, iar conectarea se face la bornele superioare si inferioare de tip lift, cu conductoare de 2,5-50 mm2.

Poate fi folosit in curent continuu?

Este indicata o tensiune de 60 V DC pe pol. Pentru orice aplicatie in curent continuu, configurarea si conditiile de utilizare trebuie verificate de un electrician calificat in raport cu schema instalatiei.
