Descriere

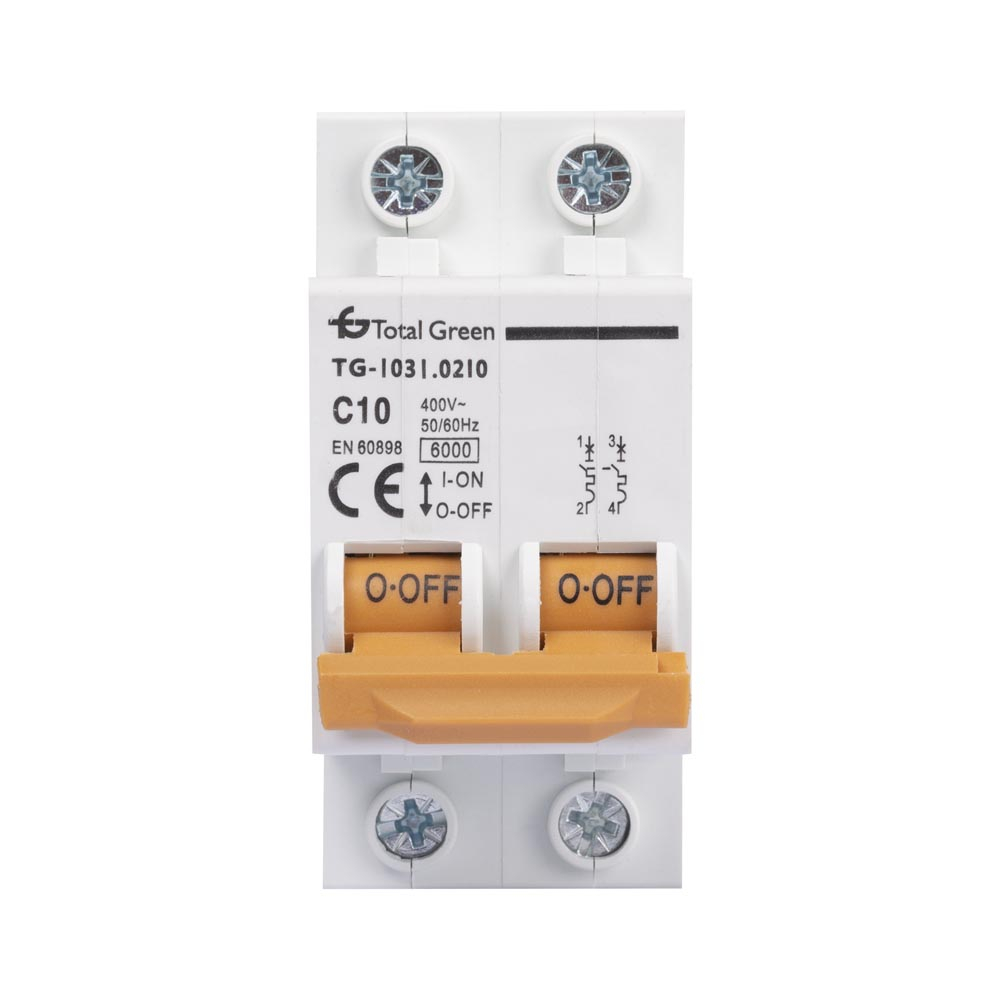

Intrerupatorul automat bipolar este destinat protectiei circuitelor electrice in instalatii de distributie. Constructia cu 2 poli permite utilizarea sa in circuite unde este necesara protectia pe doua cai, fiind o alegere potrivita pentru configurarea tablourilor electrice rezidentiale, comerciale sau pentru aplicatii realizate de instalatori autorizati.

Aparatul are curent nominal de 10A, curba caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 6kA. Functioneaza la tensiune nominala de 400V AC si frecventa de 50/60Hz. Echipamentul are 2 poli de protectie, ocupa 2 module si este prevazut cu grad de protectie IP20.

Conectarea se realizeaza in cadrul unui tablou electric, in conformitate cu schema instalatiei si cu proiectarea circuitului protejat. Dimensionarea conductoarelor, alegerea aparatajului din amonte si din aval, precum si selectarea curentului nominal trebuie corelate cu sarcina circuitului si cu conditiile reale de exploatare.

Montajul, verificarea conexiunilor si punerea in functiune trebuie efectuate numai cu alimentarea intrerupta, de personal calificat. Gradul de protectie IP20 impune instalarea intr-o incinta sau tablou adecvat, astfel incat partile active sa fie protejate impotriva atingerii accidentale si produsul sa nu fie expus la apa, umezeala sau conditii necorespunzatoare de mediu.

Intrebari frecvente

Care este curentul nominal al intrerupatorului automat?

Curentul nominal este de 10A.

Ce curba de declansare are acest intrerupator automat?

Produsul are curba caracteristica de declansare C.

Care sunt tensiunea nominala si capacitatea de rupere?

Intrerupatorul este specificat pentru 400V AC si are capacitate nominala de rupere la scurtcircuit de 6kA.

Cate module si cati poli are produsul?

Are 2 poli de protectie si ocupa 2 module in tabloul electric.

Ce grad de protectie are produsul?

Gradul de protectie declarat este IP20.
