Descriere

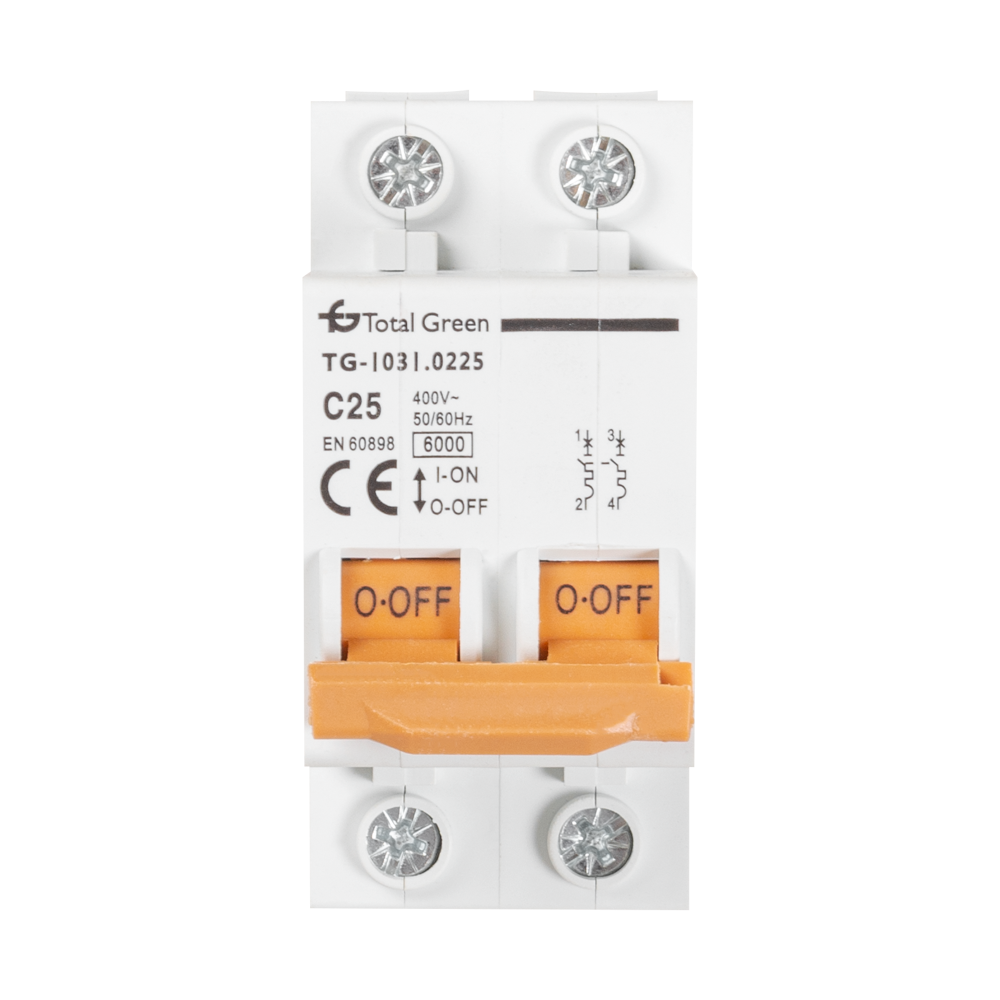

Acest intrerupator automat bipolar este destinat protectiei la supracurenti in instalatii electrice rezidentiale si aplicatii similare. Constructia cu 2 poli protejati permite protejarea simultana a celor doua conductoare ale circuitului, fiind o solutie potrivita pentru integrarea in tablouri electrice unde este necesara protectie modulara pe doua poli.

Aparatul are curent nominal de 25A, tensiune nominala de 230/400V AC si frecventa nominala de 50/60Hz. Dispune de declansare termo-magnetica si curba de declansare C, cu prag de declansare magnetica de 5 pana la 10 x In. Capacitatea nominala de rupere este de 6kA la 230V AC, conform EN/IEC 60898-1, iar tensiunea nominala de izolatie faza-nul este de 400V la 50Hz. Gradul de protectie este IP20, iar durabilitatea mecanica/electrica declarata este de 8000 cicluri.

Produsul ocupa 2 module si se utilizeaza ca element de protectie in configuratia unui tablou electric. Alegerea sa trebuie corelata cu sectiunea conductoarelor, caracteristicile consumatorilor si curentul de proiectare al circuitului. Conectarea trebuie realizata conform schemei tabloului si instructiunilor de instalare aplicabile, cu bornele stranse corespunzator pentru a evita incalzirea contactelor.

Pentru siguranta, intrerupatorul se monteaza numai in incinte sau tablouri care asigura protectia necesara, deoarece aparatul are grad de protectie IP20. Lucrarile de montaj, verificare si inlocuire se efectueaza exclusiv cu alimentarea intrerupta, de catre personal calificat. Curba C este recomandata atunci cand circuitul poate avea curenti de pornire moderati, iar selectarea protectiei trebuie facuta in functie de aplicatia concreta.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat bipolar de 25A?

Se utilizeaza pentru protectia la suprasarcina si scurtcircuit a circuitelor electrice care necesita protectie pe 2 poli, in instalatii rezidentiale si aplicatii similare.

Ce inseamna curba de declansare C?

Curba C indica un prag de declansare magnetica intre 5 si 10 ori curentul nominal. Este folosita frecvent pentru circuite cu curenti de pornire moderati.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere este de 6kA la 230V AC, conform EN/IEC 60898-1.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module si are 2 poli protejati.

Poate fi montat de orice utilizator?

Montajul si conexiunile electrice trebuie efectuate cu alimentarea intrerupta si de personal calificat, dupa verificarea compatibilitatii cu instalatia.
