Descriere

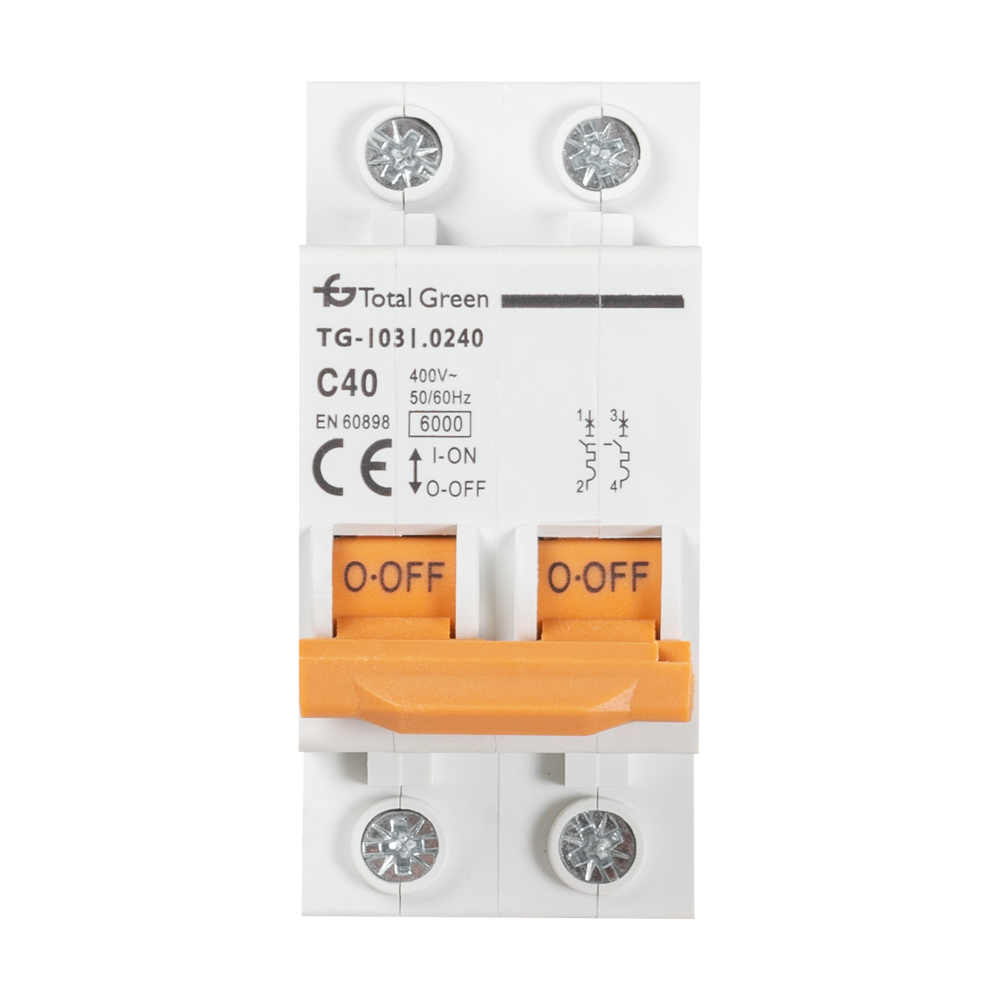

Acest intrerupator automat bipolar este destinat protectiei la supracurenti in instalatii electrice rezidentiale si aplicatii similare. Are doi poli protejati si actionare termomagnetica, fiind o alegere potrivita pentru circuite care necesita intreruperea simultana pe doua cai de curent. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati, in limitele proiectului electric.

Curentul nominal este de 40A, iar tensiunea nominala este 230/400V AC, la frecventa de 50/60Hz. Capacitatea nominala de rupere este de 6kA, conform SR EN 60898-1:2004/A12:2009, la 230V AC si 50/60Hz. Limita de declansare magnetica este de 5 pana la 10 ori curentul nominal. Aparatul are grad de protectie IP20, tensiune nominala de izolatie faza-nul de 400V la 50Hz si o durabilitate mecanica/electrica declarata de 8000 cicluri.

Constructia cu 2 module si 2 poli protejati permite integrarea in tablouri electrice modulare. Dimensiunile exterioare indicate in diagrama tehnica sunt de aproximativ 35 mm latime, 80 mm inaltime si 75 mm adancime. Conectarea se realizeaza conform schemei electrice si marcajelor bornelor de pe aparat, cu respectarea configuratiei circuitului proiectat.

Montajul, dimensionarea conductoarelor si alegerea protectiei trebuie realizate de personal calificat, cu alimentarea circuitului oprita. Gradul IP20 indica utilizarea in interiorul unui tablou sau al unei carcase adecvate, care previne atingerea partilor active. Nu utilizati aparatul peste curentul nominal de 40A si verificati compatibilitatea cu tensiunea, tipul de circuit si conditiile de exploatare ale instalatiei.

Intrebari frecvente

Pentru ce tip de protectie este utilizat acest intrerupator automat?

Este utilizat pentru protectia la supracurenti in instalatii rezidentiale si instalatii similare, avand mecanism de declansare termomagnetic.

Care sunt valorile electrice principale?

Aparatul are curent nominal de 40A, tensiune nominala 230/400V AC, frecventa 50/60Hz si capacitate nominala de rupere de 6kA.

Ce inseamna curba de declansare C?

Curba C are limita de declansare magnetica declarata intre 5 si 10 ori curentul nominal. Alegerea corecta se face in functie de caracteristicile circuitului si ale consumatorilor.

Cate module ocupa in tabloul electric?

Intrerupatorul are 2 module si 2 poli protejati. Latimea indicata in diagrama tehnica este de aproximativ 35 mm.

Poate fi montat direct intr-un spatiu accesibil?

Are grad de protectie IP20, de aceea trebuie utilizat intr-un tablou sau intr-o carcasa corespunzatoare, care limiteaza accesul la partile active.
