Descriere

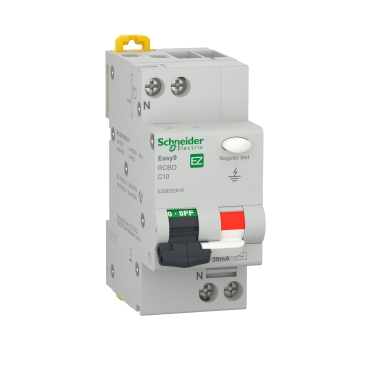

Acest intrerupator automat diferential de tip RCBO combina intr-un singur aparat protectia magnetotermica si protectia diferentiala. Este destinat circuitelor monofazate de 230 V si poate fi utilizat in tablouri electrice rezidentiale sau in aplicatii comerciale usoare, pentru protectia unui circuit impotriva suprasarcinilor, scurtcircuitelor si curentilor de defect spre pamant. Configuratia 1P+N protejeaza un pol, iar neutrul este pozitionat in partea stanga.

Aparatul are curent nominal de 10 A, curba de declansare C si declansare magnetica intre 5 si 10 x In. Protectia diferentiala este de tip AC, cu sensibilitate de 30 mA si temporizare instantanee. Tensiunea nominala de utilizare este de 230 V c.a. la 50 Hz, iar capacitatea nominala de rupere si realizare este de 4500 A. Tensiunea nominala de tinere la impuls este de 4 kV, iar produsul este adecvat pentru izolatie conform IEC 61009-1.

Montajul se realizeaza clipsabil pe sina DIN. Aparatul ocupa 4 pasi de 9 mm, echivalentul unei latimi de 36 mm, si are dimensiuni de 82 mm inaltime si 70,5 mm adancime. Conectarea se face prin borne tip tunel, sus sau jos, pentru conductoare rigide sau flexibile cu sectiuni intre 1 si 16 mm2. Cuplul de strangere indicat pentru borne este de 2 N m.

Pentru exploatare corecta, intrerupatorul trebuie selectat in functie de sectiunea conductorului, consumatorii circuitului si nivelul de scurtcircuit disponibil in instalatie. Gradul de protectie este IP20, iar aparatul este destinat montarii intr-un tablou electric corespunzator. Temperatura ambianta de functionare este intre -5 si 60 grade C, iar temperatura de depozitare intre -40 si 85 grade C. Instalarea, verificarea si testarea periodica trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Ce protectii ofera acest intrerupator automat diferential?

Combina protectia magnetotermica impotriva suprasarcinii si scurtcircuitului cu protectia diferentiala impotriva curentilor reziduali. Sensibilitatea de 30mA este destinata protectiei suplimentare a persoanelor impotriva socurilor electrice.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N inseamna un pol protejat si neutru. Aparatul este destinat circuitelor monofazate la 230 V c.a.

Ce tip de protectie diferentiala are?

Este un aparat cu protectie diferentiala de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali.

Se poate monta in tablouri electrice modulare?

Da. Se monteaza clipsabil pe sina DIN si ocupa o latime de 36 mm, echivalenta cu 4 pasi de 9 mm.

Care sunt sectiunile de conductoare acceptate la borne?

Bornele tip tunel accepta conductoare rigide sau flexibile cu sectiuni intre 1 si 16 mm2. Strangerea se realizeaza cu un cuplu de 2 N m.
