Descriere

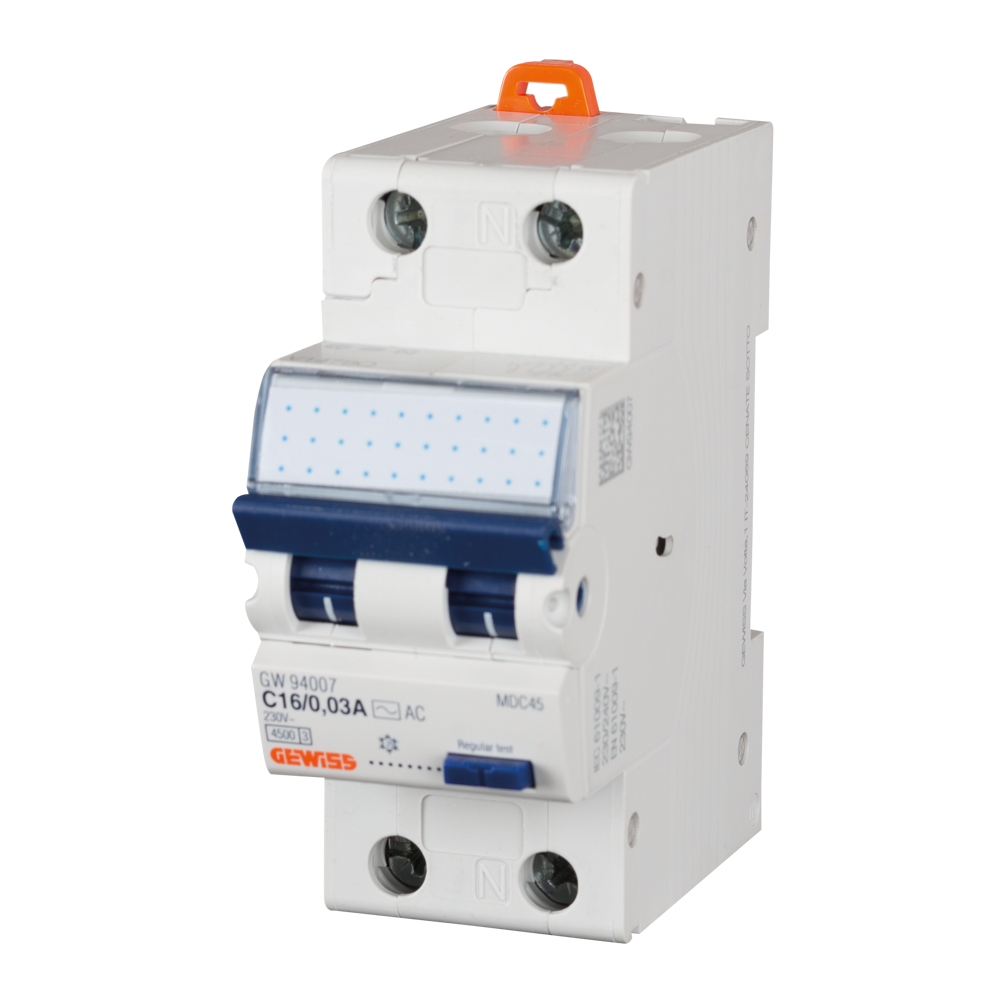

Intrerupatorul automat diferential cu protectie la supracurent este destinat circuitelor monofazate de 230/240 V, unde asigura protectie la curenti reziduali, suprasarcina si scurtcircuit. Configuratia 1P+N permite protejarea conductorului de faza impreuna cu deconectarea neutrului, fiind potrivita pentru tablouri electrice rezidentiale, comerciale sau pentru circuite dedicate, dimensionate la 10 A.

Aparatul are curent nominal de 10 A, caracteristica de declansare C si curent diferential rezidual nominal de 30 mA. Este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali, si are capacitate nominala de rupere Icn de 4.5 kA la 230 V conform IEC/EN 61009-1. Functioneaza la 50/60 Hz, are tensiune nominala de 230/240 V, clasa de limitare a energiei 3, tensiune de izolatie Ui de 500 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Respecta standardele IEC/EN 61009-1 si IEC/EN 61009-2-1.

Constructia ocupa 2 module, cu latime de 36 mm, inaltime de 85 mm si adancime de aproximativ 71.9 mm, pentru integrare in tablouri modulare. Bornele accepta conductori rigizi sau flexibili cu sectiuni de pana la 1 x 35 mm2, 2 x 16 mm2 sau combinatii de 1 x 16 mm2 plus 2 x 10 mm2. Conexiunea dubla este disponibila numai pe partea inferioara, iar cuplul nominal de strangere al bornelor este de 2 Nm. Aparatul este compatibil cu accesorii auxiliare si cu sisteme de reanclansare ReStart.

Montajul, conectarea si verificarea periodica trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune si in conformitate cu schema electrica, sectiunea cablurilor si normele aplicabile. Temperatura de functionare este intre -25 si +60 grade C, cu deratarea curentului nominal la temperaturi de peste 30 grade C; temperatura de stocare este intre -40 si +70 grade C. Alegerea tipului de protectie diferentiala trebuie corelata cu natura consumatorilor din circuit si cu cerintele proiectului electric.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Combina protectia diferentiala la curenti reziduali cu protectia magnetotermica la suprasarcina si scurtcircuit, pentru un circuit monofazat.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230/240 V, cu curent nominal de 10 A, atunci cand proiectul necesita caracteristica de declansare C si protectie diferentiala de 30 mA.

Ce inseamna tip AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Tipul corect de protectie diferentiala se alege in functie de consumatorii conectati si de cerintele instalatiei.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module si are o latime de 36 mm.

Care este capacitatea de rupere?

Capacitatea nominala de rupere este de 4.5 kA la 230 V, conform standardului IEC/EN 61009-1.
