Descriere

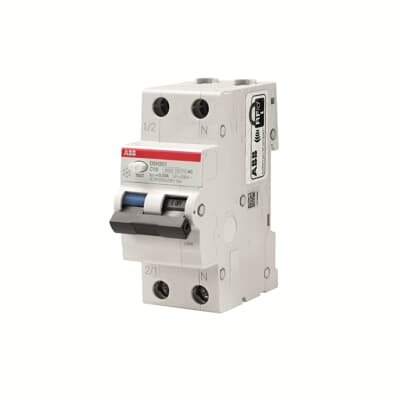

Acest intrerupator automat diferential combina protectia magnetotermica cu protectia diferentiala intr-un singur aparat pentru circuite monofazate. Este destinat protectiei circuitelor finale impotriva suprasarcinii, scurtcircuitului si a curentilor reziduali de defect la pamant. Sensibilitatea de 30 mA contribuie la protectia suplimentara la contact direct si la protectia la contact indirect, in conditiile unei instalatii corect proiectate.

Aparatul are configuratie 1P+N, cu un pol protejat si neutru comutat, curent nominal de 10 A si caracteristica de declansare B. Functioneaza la tensiune nominala de 230 V AC si frecventa nominala de 50 Hz. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Capacitatea nominala de rupere la scurtcircuit este de 6 kA, iar capacitatea limita de rupere Icu este de 10 kA. Produsul respecta standardele IEC si EN 61009-1, respectiv IEC si EN 61009-2-1.

Montajul se realizeaza pe sina DIN, in orice pozitie, iar aparatul ocupa 2 module, cu dimensiuni nete de aproximativ 35 x 85 x 69 mm. Alimentarea poate fi conectata din ambele directii. Bornele permit conectarea barei pieptene de pana la 10 mm2 si a conductoarelor rigide sau flexibile cu sectiuni de pana la 25 mm2. Neutrul este amplasat in partea dreapta, aspect ce trebuie verificat la configurarea tabloului electric si a distributiei circuitelor.

Utilizarea se face in tablouri electrice protejate, de catre personal calificat, cu respectarea schemei electrice, a standardelor de instalare si a cuplului de strangere indicat in documentatia de montaj. Gradul de protectie este IP2X, iar domeniul de temperatura pentru exploatare este de la -25 grade C la +55 grade C. Tipul AC este adecvat pentru curenti reziduali alternativi sinusoidali; pentru circuite cu echipamente care pot genera curenti reziduali pulsatorii sau componente de curent continuu trebuie ales tipul de protectie diferentiala corespunzator aplicatiei.

Intrebari frecvente

Ce protectii ofera acest intrerupator automat diferential?

Combina protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Sensibilitatea de 30 mA este utilizata pentru protectie suplimentara la contact direct si protectie la contact indirect, in cadrul unei instalatii executate corect.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230 V AC, cu curent nominal de pana la 10 A. Caracteristica B il recomanda pentru circuite uzuale fara curenti mari de pornire, atunci cand dimensionarea este realizata conform proiectului electric.

Ce inseamna protectie diferentiala tip AC?

Tipul AC detecteaza curenti reziduali alternativi sinusoidali. Pentru consumatori care pot produce curenti reziduali pulsatorii sau componente de curent continuu, este necesara verificarea tipului de protectie diferentiala cerut de aplicatie.

Cum se monteaza in tablou?

Se monteaza pe sina DIN si ocupa 2 module. Conectarea trebuie efectuata de personal calificat, cu respectarea pozitiei neutrului, a sectiunii conductoarelor, a schemei de montaj si a reglementarilor electrice aplicabile.

Care sunt dimensiunile aparatului?

Aparatul are aproximativ 35 mm latime, 85 mm inaltime si 69 mm adancime. Latimea corespunde unui spatiu de 2 module in tabloul electric.
