Descriere

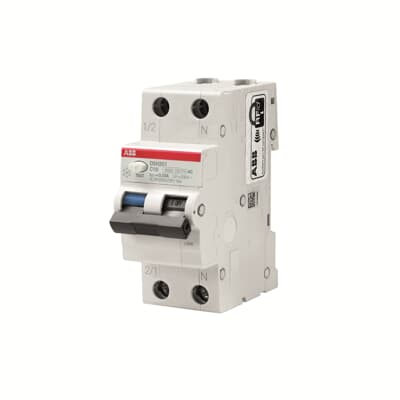

Acest intrerupator automat diferential RCBO este destinat protectiei circuitelor monofazate finale impotriva suprasarcinii, scurtcircuitului si curentilor reziduali. Combina protectia magnetotermica si protectia diferentiala intr-un singur aparat 1P+N, fiind potrivit pentru tablouri electrice rezidentiale si pentru circuite de utilizare generala. Curba B este adecvata circuitelor cu curenti de pornire redusi sau moderati, precum cele de iluminat si prize uzuale.

Aparatul are curent nominal de 20A, sensibilitate diferentiala nominala de 30mA si tip de curent rezidual AC, pentru detectarea curentilor alternativi sinusoidali. Functioneaza la tensiune nominala de 230V AC si frecventa de 50Hz. Capacitatea nominala de rupere este de 6kA conform IEC/EN 61009-1, iar capacitatea ultima de rupere este de 10kA conform IEC/EN 60947-2. Dispune de caracteristica de declansare B, clasa de limitare a energiei 3, tensiune de izolatie de 500V AC si tensiune nominala de tinere la impuls de 4kV.

Montajul se realizeaza pe sina DIN de 35 mm, conform EN 60715, cu ajutorul clemei de fixare. Corpul are latimea de 35 mm, echivalenta cu 2 module, iar dimensiunile totale sunt 85 x 69 x 35 mm. Alimentarea poate fi efectuata atat de sus, cat si de jos. Bornele tip colivie accepta conductori de pana la 25 mm2, iar conectarea cu bare colectoare este posibila pentru sectiuni de pana la 10 mm2. Cuplul de strangere recomandat este de 2 Nm, iar lungimea de dezizolare a conductorului este de 12,5 mm.

Pentru exploatare sigura, aparatul trebuie ales in functie de tipul circuitului si de caracteristicile sarcinilor alimentate. Tipul AC este destinat curentilor reziduali alternativi sinusoidali si nu trebuie confundat cu protectia diferentiala de tip A sau B. Aparatul respecta standardele IEC/EN 61009-1 si IEC/EN 61009-2-1, are protectie IP4X pentru carcasa si IP2X la borne. Temperatura de functionare este intre -25 si +55 grade C, iar butonul de test permite verificarea functionarii mecanismului diferential.

Intrebari frecvente

Ce protectii ofera acest intrerupator automat diferential?

Asigura protectie combinata impotriva suprasarcinii, scurtcircuitului si curentilor reziduali alternativi sinusoidali. Sensibilitatea de 30mA contribuie la protectia suplimentara impotriva contactului direct.

Ce inseamna curba de declansare B?

Curba B defineste pragul de declansare magnetica si este utilizata in mod obisnuit pentru circuite cu curenti de pornire redusi sau moderati, precum iluminatul si prizele de uz general.

Ce inseamna tip AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru circuite cu echipamente electronice care pot genera componente pulsatorii de curent continuu, este necesara evaluarea folosirii unui aparat diferential de tip A sau a altui tip adecvat aplicatiei.

Cum se monteaza aparatul?

Se fixeaza pe sina DIN de 35 mm. Alimentarea poate fi realizata de sus sau de jos, iar conexiunile trebuie executate de personal calificat, respectand schema de conectare, sectiunea conductoarelor si cuplul de strangere indicat.

Care sunt dimensiunile si spatiul necesar in tablou?

Aparatul ocupa 2 module, are latimea de 35 mm si dimensiunile de 85 x 69 x 35 mm.
