Descriere

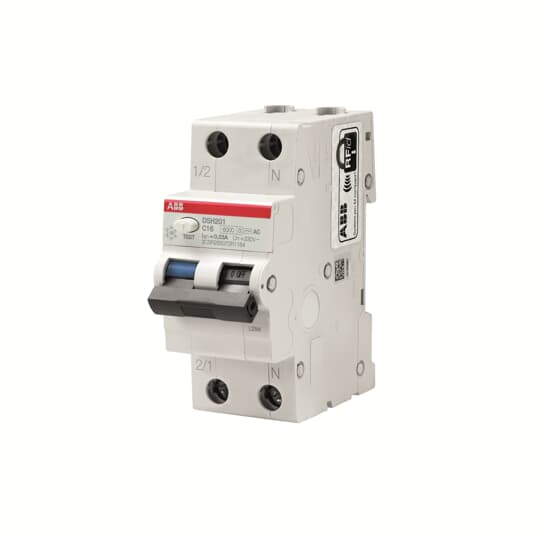

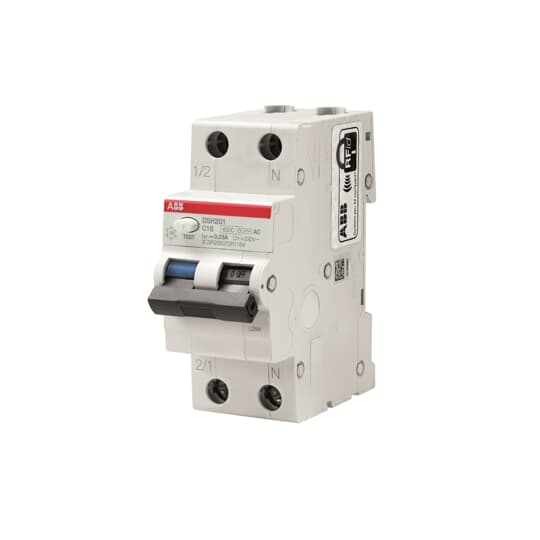

Acest intrerupator automat diferential combina intr-un singur aparat protectia magnetotermica si protectia diferentiala pentru circuite monofazate finale. Este destinat protectiei impotriva suprasarcinilor si scurtcircuitelor, precum si protectiei la curenti de defect catre pamant. Sensibilitatea de 30 mA permite utilizarea ca protectie suplimentara impotriva contactului direct si pentru protectia la contact indirect, in configuratii de instalatie proiectate corect.

Aparatul are configuratie 1P+N, cu doi poli in total si un pol protejat, curent nominal de 25 A si caracteristica de declansare B. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali, iar curentul diferential nominal este de 30 mA. Functioneaza la tensiune nominala de 230 V AC, cu frecventa de 50/60 Hz. Capacitatea nominala de rupere este de 6 kA, iar capacitatea ultima de rupere la scurtcircuit este de 10 kA. Respecta standardele IEC/EN 61009-1 si IEC/EN 61009-2-1.

Montajul se realizeaza in tablouri electrice modulare, pe sina DIN. Ocupa 2 module, avand dimensiuni aproximative de 35 x 85 x 69 mm. Conectarea se face cu respectarea pozitiei fazei si a neutrului, a sectiunii admise pentru conductoare si a cuplului de strangere indicat in documentatia de montaj. Inainte de punerea sub tensiune, se recomanda verificarea continuitatii conductorului de protectie, a schemei de distributie si a selectivitatii cu aparatele montate in amonte.

Produsul este destinat utilizarii in interiorul tablourilor, cu grad de protectie IP20 si conditii de mediu corespunzatoare echipamentelor de distributie. Temperatura de functionare este cuprinsa intre -25 grade C si +55 grade C. Tipul AC trebuie ales numai pentru circuite unde natura consumatorilor si cerintele proiectului permit aceasta categorie de protectie; pentru echipamente care pot genera curenti reziduali pulsatori sau componente de curent continuu este necesara evaluarea unui tip diferential adecvat. Instalarea, testarea periodica prin butonul de test si interventiile in tablou trebuie efectuate de personal calificat.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali catre pamant.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate finale, avand configuratie 1P+N, curent nominal de 25 A si caracteristica de declansare B.

Ce inseamna sensibilitatea diferentiala de 30 mA?

Aparatul declanseaza la un curent rezidual nominal de 30 mA si poate asigura protectie suplimentara impotriva contactului direct, atunci cand instalatia este proiectata si executata corespunzator.

Este compatibil cu orice consumator electric?

Protectia diferentiala este de tip AC si este destinata curentilor reziduali alternativi sinusoidali. Pentru consumatori electronici care pot produce curenti reziduali pulsatori sau componente de curent continuu trebuie verificat daca este necesar un alt tip de protectie diferentiala.

Cum se monteaza in tablou?

Se monteaza pe sina DIN in tablouri modulare si ocupa 2 module. Conectarea trebuie realizata de personal calificat, conform schemei instalatiei si instructiunilor de montaj.
