Descriere

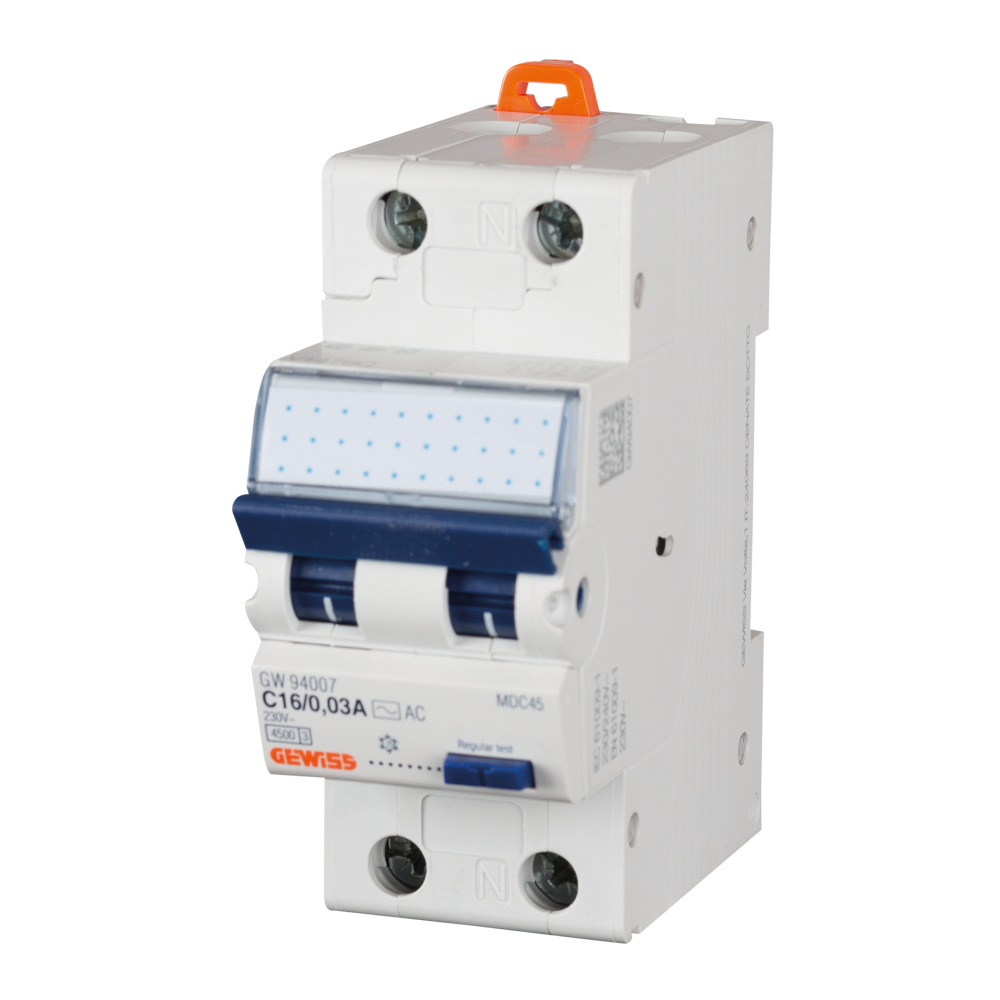

Acest intrerupator automat diferential compact reuneste protectia magnetotermica si protectia diferentiala intr-un singur aparat modular. Este destinat circuitelor monofazate si contribuie la protectia conductoarelor impotriva suprasarcinilor si scurtcircuitelor, precum si la detectarea curentilor reziduali de tip alternativ. Curba C il recomanda pentru circuite cu curenti de pornire moderati, selectarea finala urmand sa fie realizata conform proiectului electric si caracteristicilor consumatorilor.

Aparatul are configuratie 1P+N, curent nominal de 25 A, curent diferential nominal de 30 mA si tip AC. Functioneaza la tensiune nominala de 230/240 V AC, la frecventa de 50/60 Hz, si ocupa 2 module. Capacitatea nominala de rupere conform IEC/EN 61009-1 este de 4,5 kA la 230 V, iar capacitatea de rupere conform IEC/EN 60947-2 este de 6 kA. Echipamentul respecta standardele IEC/EN 61009-1 si IEC/EN 61009-2-1, are clasa de limitare a energiei 3, tensiune de izolatie Ui de 500 V si tensiune nominala de tinere la impuls Uimp de 4 kV.

Conectarea permite conductoare rigide sau flexibile cu sectiuni de pana la 1 x 35 mm2, 2 x 16 mm2 sau combinatia 1 x 16 mm2 plus 2 x 10 mm2, in functie de configuratia de cablare. Cuplul nominal de strangere este de 2 Nm. Produsul permite conexiune dubla numai la bornele inferioare si este compatibil cu auxiliare electrice si cu sisteme de rearmare compatibile din aceeasi gama. Poate fi montat in orice pozitie, in tablouri electrice modulare.

Pentru siguranta instalatiei, aparatul trebuie dimensionat si instalat de personal calificat, cu respectarea schemei de conectare, a sectiunii conductoarelor si a coordonarii cu protectiile din amonte. Temperatura de functionare este intre -25 si +60 grade C, cu deratarea curentului nominal la temperaturi de peste +30 grade C, iar temperatura de stocare este intre -40 si +70 grade C. Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali; pentru aplicatii cu sarcini care pot genera alte forme de curent rezidual, tipul de protectie diferentiala se stabileste prin proiect.

Intrebari frecvente

Ce protectii ofera acest intrerupator automat diferential?

Integreaza protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali alternativi, avand sensibilitatea nominala de 30 mA.

Pentru ce tip de circuit este destinat?

Este destinat circuitelor monofazate, avand configuratie 1P+N si tensiune nominala de 230/240 V AC.

Ce inseamna curba de declansare C?

Curba C este folosita uzual pentru circuite cu curenti de pornire moderati. Alegerea protectiei trebuie corelata cu sarcina, cablul si proiectul instalatiei.

Ce sectiuni de conductor pot fi conectate?

Sunt acceptate conductoare rigide sau flexibile de pana la 1 x 35 mm2, 2 x 16 mm2 sau 1 x 16 mm2 plus 2 x 10 mm2, in functie de configuratia de conectare.

Poate fi utilizat pentru orice tip de consumator electronic?

Este un aparat diferential de tip AC, destinat curentilor reziduali alternativi sinusoidali. Pentru echipamente care pot genera curenti reziduali de alta forma, tipul de protectie se stabileste de proiectant sau electricianul autorizat.
