Descriere

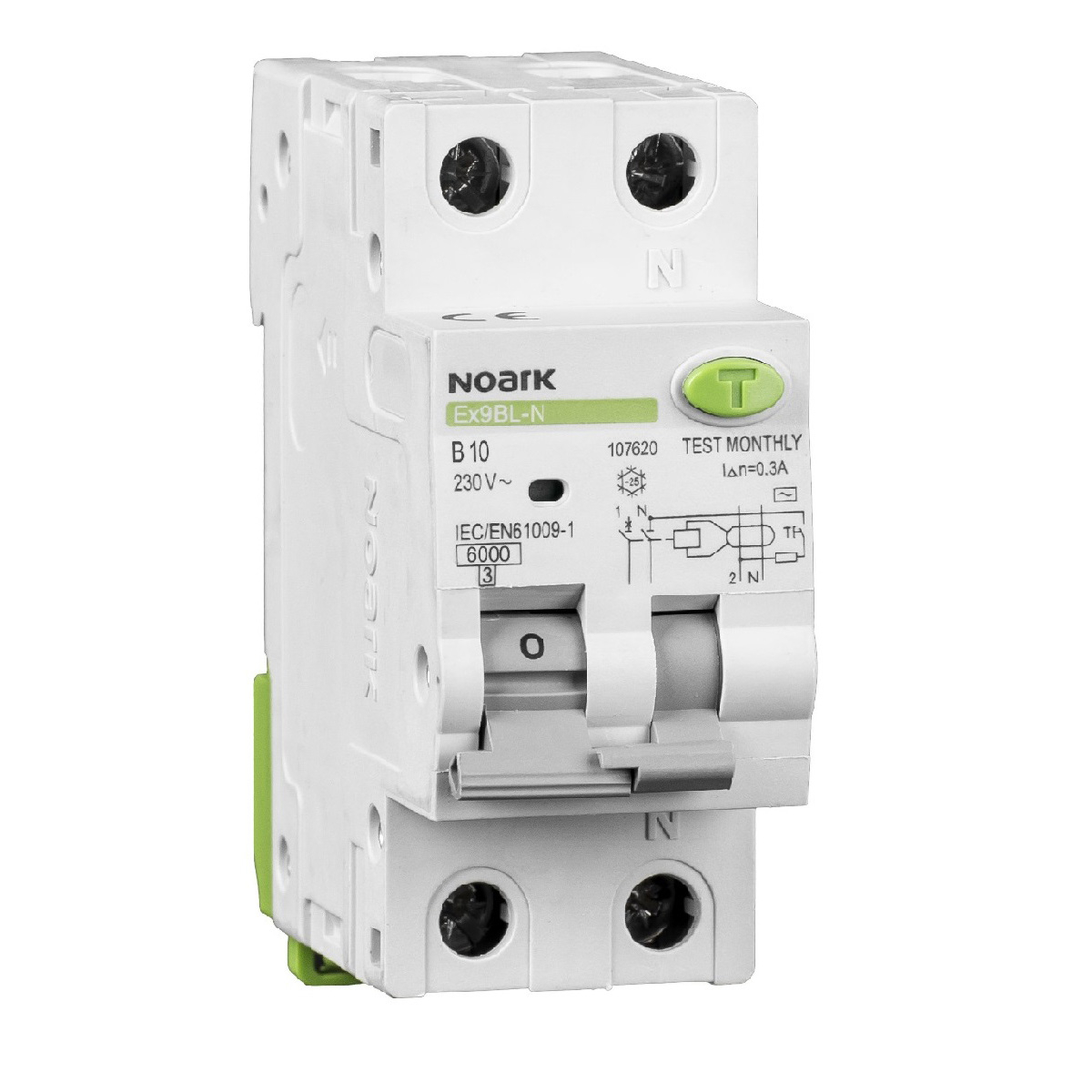

Intrerupatorul automat diferential de tip RCBO combina intr-un singur aparat protectia diferentiala cu protectia termica la suprasarcina si protectia magnetica la scurtcircuit. Este destinat circuitelor monofazate din instalatii rezidentiale, comerciale sau industriale, unde este necesara protectia unui circuit la curenti reziduali, suprasarcini si scurtcircuite. Constructia 1P+N protejeaza un pol si comuta simultan conductorul de nul.

Aparatul are curent nominal de 40 A, tensiune nominala de 230 V AC si frecventa de lucru 50/60 Hz. Protectia diferentiala este de tip AC, cu sensibilitate nominala de 30 mA, iar declansatorul automat are caracteristica C. Capacitatea nominala de rupere la scurtcircuit conform EN 60898 este de 6 kA, clasa de limitare a curentului este 3, iar capacitatea la curent de impuls este de 3 kA. Dispozitivul are 2 poli, dintre care 1 pol protejat, latime de 2 module, adancime de montaj de 77 mm, grad de protectie IP20, categorie de supratensiune III si grad de poluare 2. Pierderea de putere la curentul nominal este de 7,8 W.

Montajul se realizeaza in tablouri electrice pe sina DIN de 35 mm. Bornele permit conectarea conductoarelor cu sectiuni intre 1 si 25 mm2, iar cuplul de strangere recomandat este intre 1,5 si 2,5 Nm. Alimentarea poate fi realizata de sus sau de jos, conform configuratiei tabloului. Pentru o instalare corecta, conductorul de faza si nulul circuitului protejat trebuie trecute prin aparat, iar selectarea curbei C si a curentului nominal trebuie facuta in functie de sectiunea conductorului, sarcina si proiectul instalatiei.

Functia diferentiala are declansare independenta de tensiune, iar tensiunea este necesara pentru verificarea prin butonul de test T. Butonul de test trebuie actionat periodic, recomandat lunar, pentru verificarea functionarii protectiei diferentiale. Aparatul este destinat utilizarii la temperaturi ambientale intre -25 si +40 grade C si trebuie instalat intr-o incinta care asigura protectia necesara impotriva atingerii directe, umezelii, prafului si solicitarii mecanice. Lucrarile de montaj, verificare si punere in functiune trebuie efectuate de personal calificat.

Intrebari frecvente

Ce protectii ofera acest intrerupator automat diferential?

Combina protectia diferentiala la curent rezidual cu protectia termica la suprasarcina si protectia magnetica la scurtcircuit, intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230 V AC, cu curent nominal de pana la 40 A, atunci cand proiectul instalatiei necesita curba de declansare C si protectie diferentiala de 30 mA tip AC.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module si se monteaza pe sina DIN de 35 mm.

Ce inseamna sensibilitatea diferentiala de 30 mA?

Reprezinta curentul rezidual nominal la care protectia diferentiala declanseaza. Sensibilitatea de 30 mA este folosita frecvent pentru protectia suplimentara a persoanelor in circuitele adecvate acestui tip de protectie.

Este necesara testarea periodica?

Da. Butonul de test T trebuie actionat periodic, recomandat lunar, pentru verificarea functionarii mecanismului diferential.
