Descriere

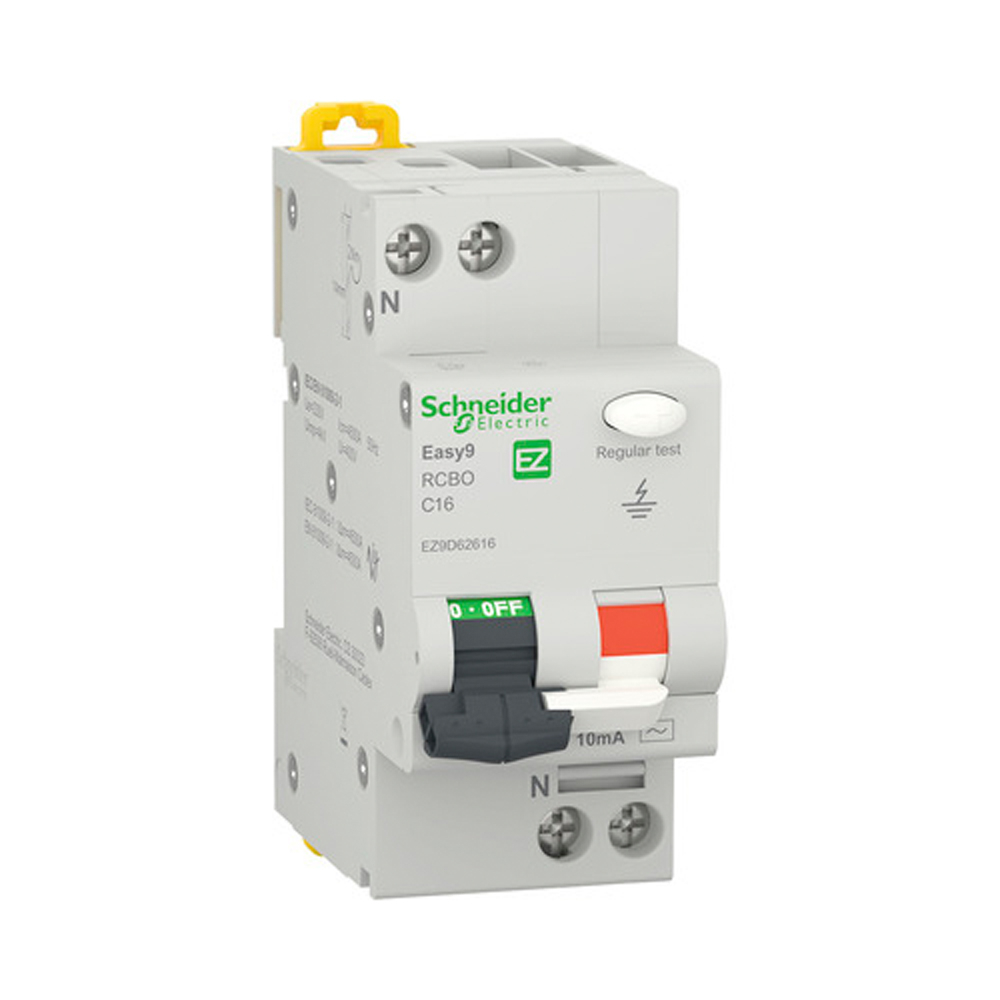

Acest intrerupator automat cu protectie diferentiala de tip RCBO combina intr-un singur aparat protectia magneto-termica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti de scurgere. Este destinat circuitelor monofazate si contribuie la protectia persoanelor impotriva socurilor electrice prin contact direct, precum si la protectia circuitului in conditii de defect sau supracurent.

Aparatul are configuratie 1P+N, cu un pol protejat si neutru pozitionat in stanga. Curentul nominal este de 16A, curba de declansare este C, iar pragul magnetic este de 5 pana la 10 x In. Protectia diferentiala este instantanee, de tip AC, cu sensibilitate de 10mA. Functioneaza la 230V AC, 50Hz, are capacitate nominala de rupere de 4500A si tensiune nominala de tinere la impuls de 4kV.

Montajul se realizeaza clipsabil pe sina DIN. Echipamentul ocupa 4 module de 9 mm, avand dimensiuni de 82 mm inaltime, 36 mm latime si 70.5 mm adancime. Bornele tip tunel permit conectarea conductoarelor rigide sau flexibile cu sectiuni intre 1 si 16 mm2, sus sau jos, iar cuplul de strangere indicat este de 2 Nm. Indicatorul de pozitie al contactului permite verificarea vizuala a starii de comutare.

Pentru siguranta instalatiei, aparatul trebuie ales in functie de sectiunea cablului, caracteristicile consumatorilor si nivelul de scurtcircuit disponibil in tablou. Protectia diferentiala de tip AC este destinata detectarii curentilor reziduali alternativi sinusoidali; compatibilitatea cu sarcini ce pot genera alte forme de curent rezidual trebuie verificata de proiectant sau electrician. Instalarea, conectarea si testarea se efectueaza numai cu alimentarea intrerupta, de personal calificat, in conformitate cu proiectul electric si reglementarile aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Combina protectia magneto-termica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Sensibilitatea diferentiala este de 10mA, iar declansarea diferentiala este instantanee.

Pentru ce retea electrica este destinat?

Este destinat circuitelor monofazate de 230V AC la frecventa de 50Hz, avand configuratie 1P+N.

Ce inseamna curba C la acest aparat?

Curba C defineste comportamentul declansarii magnetice la supracurent. Pentru acest model, limita de declansare magnetica este intre 5 si 10 x curentul nominal.

Cum se monteaza in tablou?

Se monteaza clipsabil pe sina DIN si ocupa 4 module de 9 mm, echivalentul unei latimi de 36 mm. Conectarea se face in borne tip tunel, pentru conductoare rigide sau flexibile de 1 pana la 16 mm2.

Ce reprezinta tipul AC al protectiei diferentiale?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru circuite cu echipamente electronice sau sarcini care pot genera alte forme de curent rezidual, alegerea tipului de protectie trebuie verificata de un electrician calificat.
