Descriere

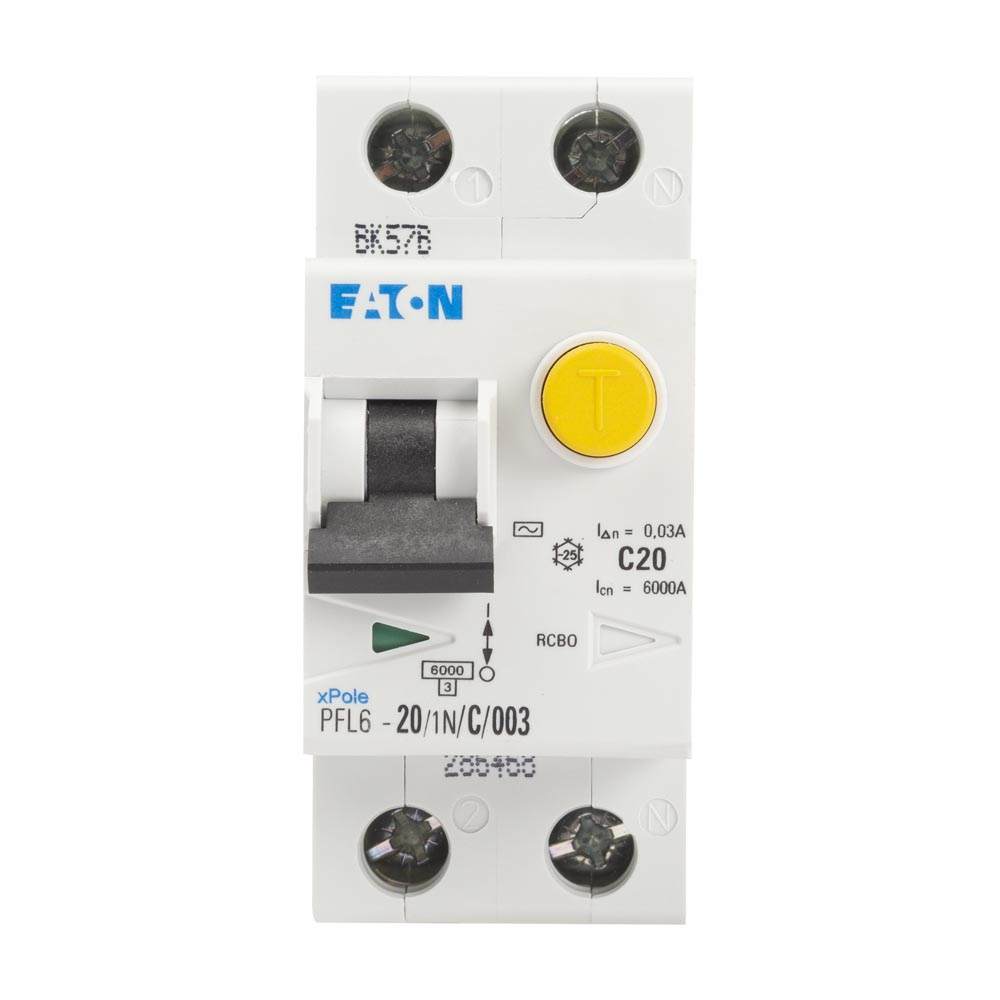

Acest intrerupator automat diferential combina intr-un singur aparat protectia la supracurent si protectia diferentiala. Este destinat circuitelor monofazate de 230 V din tablouri electrice rezidentiale si comerciale, unde este necesara protectia conductoarelor la suprasarcina si scurtcircuit, precum si deconectarea la aparitia curentilor reziduali alternativi. Constructia 1P+N asigura comutarea simultana a conductorului de faza si a nulului.

Aparatul are curent nominal de 20 A, caracteristica de declansare C si curent diferential nominal de 30 mA, cu sensibilitate de tip AC. Capacitatea nominala de rupere conform IEC/EN 61009 este de 6 kA, iar clasa de limitare a curentului este 3. Functioneaza la tensiune nominala de 230 V AC, 50 Hz, are tensiune nominala de izolatie de 440 V si tensiune nominala de tinere la impuls de 4 kV. Curentul de soc admis este de 250 A, iar declansarea diferentiala este fara intarziere.

Montajul se realizeaza pe sina DIN in tabloul electric, aparatul avand latime de 37 mm, echivalenta cu 2 module, inaltime de 75 mm si adancime de 86 mm. Adancimea de incorporare este de 69,5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Pentru o functionare corecta, conectarea fazei, nulului, circuitului protejat si a barei DIN trebuie efectuata conform schemei de cablare si instructiunilor de instalare.

Gradul de protectie este IP20, astfel ca produsul trebuie instalat in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii si influentelor de mediu. Domeniul temperaturii ambientale de functionare este intre -25 grade C si +40 grade C. Selectarea caracteristicii C, a curentului nominal si a tipului AC trebuie facuta in functie de circuitul protejat, sarcina conectata si proiectul instalatiei. Instalarea, verificarea si testarea periodica trebuie realizate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Combina protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali alternativi. Declanseaza la un curent diferential nominal de 30 mA.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230 V, cu curent nominal de pana la 20 A. Caracteristica C il recomanda pentru circuite la care pot aparea curenti de pornire moderati, alegerea finala fiind realizata conform proiectului electric.

Ce inseamna configuratia 1P plus N?

Configuratia are un pol protejat pentru faza si un nul comutat. La declansare sau actionare, aparatul intrerupe simultan faza si nulul.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module pe sina DIN si are latimea de 37 mm.

Poate fi utilizat fara tablou electric?

Nu. Gradul de protectie IP20 impune montarea intr-un tablou sau intr-o carcasa adecvata, care protejeaza impotriva atingerii accidentale si a conditiilor de mediu necorespunzatoare.
