Descriere

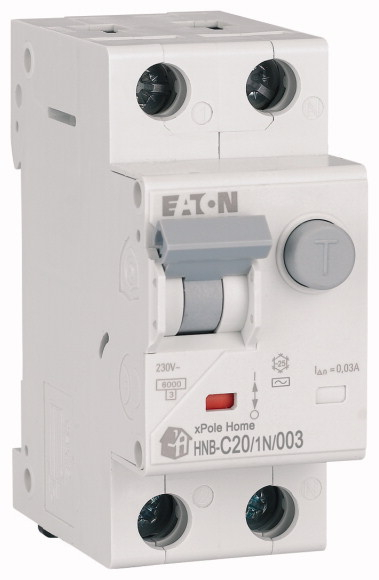

Acest intrerupator automat diferential de tip RCBO combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Este destinat circuitelor monofazate de 230 V, fiind o solutie compacta pentru tablouri electrice rezidentiale si pentru circuite care necesita protectie individuala impotriva defectelor de izolatie. Configuratia 1P+N protejeaza un pol de faza si comuta simultan conductorul de nul.

Aparatul are curent nominal de 20 A, caracteristica de declansare C si curent diferential nominal de 30 mA. Functioneaza la 230 V AC, 50 Hz, cu tensiune nominala de izolatie Ui de 500 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Capacitatea nominala de rupere conform EN 61009 si EN 61009-1 este de 6 kA, iar clasa de limitare a curentului este 3. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali.

Montajul se realizeaza pe sina DIN in tablouri modulare, unde ocupa 2 module, avand latimea de 35 mm. Dimensiunile exterioare sunt 80 mm adancime, 73 mm inaltime si 35 mm latime, iar adancimea de incorporare este de 69,5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Pentru conectare corecta se respecta marcajele aparatului, schema tabloului si cerintele proiectului electric.

Gradul de protectie este IP20, astfel ca produsul se utilizeaza in interiorul unui tablou electric cu protectie corespunzatoare impotriva atingerii partilor active si a influentelor mediului. Temperatura ambianta de functionare este intre minus 25 grade C si plus 40 grade C, iar categoria de supratensiune este III, cu grad de poluare 2. Instalarea, verificarea si punerea in functiune trebuie efectuate de personal calificat, numai cu alimentarea intrerupta si cu dimensionarea corecta a conductoarelor si a protectiilor din instalatie.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali, intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230 V AC, 50 Hz, cu configuratie 1P+N, si are curent nominal de 20 A.

Care este sensibilitatea diferentiala?

Curentul diferential nominal este de 30 mA. Protectia diferentiala este de tip AC.

Cate module ocupa in tabloul electric?

Ocupa 2 module pe sina DIN si are latimea de 35 mm.

Ce sectiuni de conductor pot fi conectate?

Bornele accepta conductoare rigide si multifilare cu sectiuni cuprinse intre 1 si 25 mm2.
