Descriere

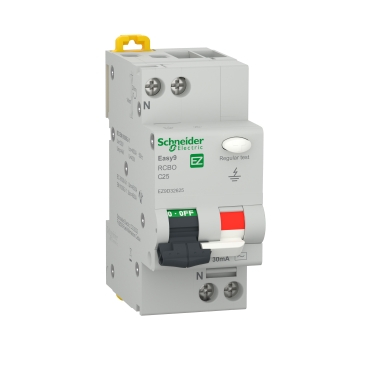

Acest intrerupator automat cu protectie diferentiala de tip RCBO este destinat circuitelor monofazate unde este necesara protectia intr-un singur aparat impotriva suprasarcinilor, scurtcircuitelor si curentilor reziduali. Configuratia 1P+N il recomanda pentru tablouri electrice rezidentiale si aplicatii comerciale usoare, pe circuite dimensionate pentru un curent nominal de 25A. Curba de declansare C este potrivita pentru circuite cu curenti de pornire moderati, conform proiectului electric.

Aparatul are curent nominal de 25A, tensiune nominala de utilizare 230V AC la 50Hz si tensiune nominala de izolatie Ui de 400V. Protectia diferentiala este de tip AC, cu sensibilitate de 30mA si declansare instantanee. Capacitatea nominala de rupere la scurtcircuit Icn este de 4.5kA, iar tensiunea nominala de tinere la impuls Uimp este de 4kV. Sunt prezenti doi poli in total, dintre care un pol protejat, iar aparatul respecta cerintele standardului IEC 61009-1 pentru RCBO.

Pentru montaj, dispozitivul ocupa 2 module in tabloul electric modular. Dimensiunile exterioare indicate sunt de aproximativ 82 mm inaltime, 36 mm latime si 70.5 mm adancime. Bornele permit conectarea conductoarelor rigide sau flexibile cu sectiuni intre 1 si 16 mm2. Instalarea se realizeaza cu respectarea marcajelor de conexiune, a schemei tabloului si a sectiunii de conductor stabilite prin proiect.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau o carcasa adecvata, care previne atingerea partilor active. Temperatura ambianta de functionare indicata este intre -5 si 60 grade C, iar gradul de poluare admis este 2. Protectia diferentiala de tip AC este destinata detectarii curentilor reziduali alternativi sinusoidali; selectarea corecta a tipului de protectie, verificarea periodica si montajul de catre personal calificat sunt esentiale pentru functionarea sigura a instalatiei.

Intrebari frecvente

Ce tip de protectie ofera acest RCBO?

Combina protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali de 30mA, intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230V, cu configuratie 1P+N si curent nominal de 25A, atunci cand dimensionarea instalatiei permite utilizarea acestei valori.

Ce inseamna curba C?

Curba C defineste caracteristica de declansare magnetica si este utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea trebuie facuta in functie de sarcina si de proiectul electric.

Ce inseamna protectie diferentiala de tip AC?

Tipul AC este conceput pentru detectarea curentilor diferentiali alternativi sinusoidali. Pentru echipamente care pot genera alte forme de curent rezidual, tipul de protectie trebuie ales de un electrician calificat.

Cate module ocupa in tablou?

Aparatul ocupa 2 module in tabloul electric modular.
