Descriere

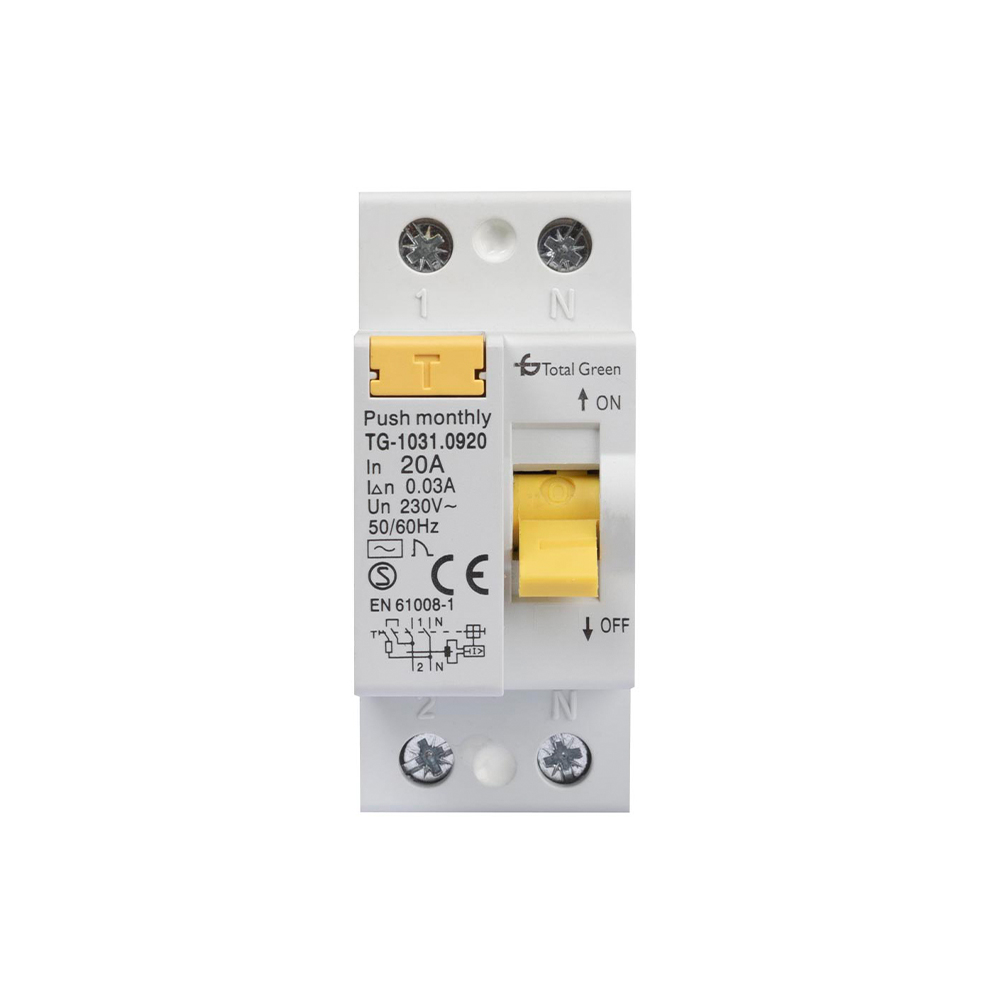

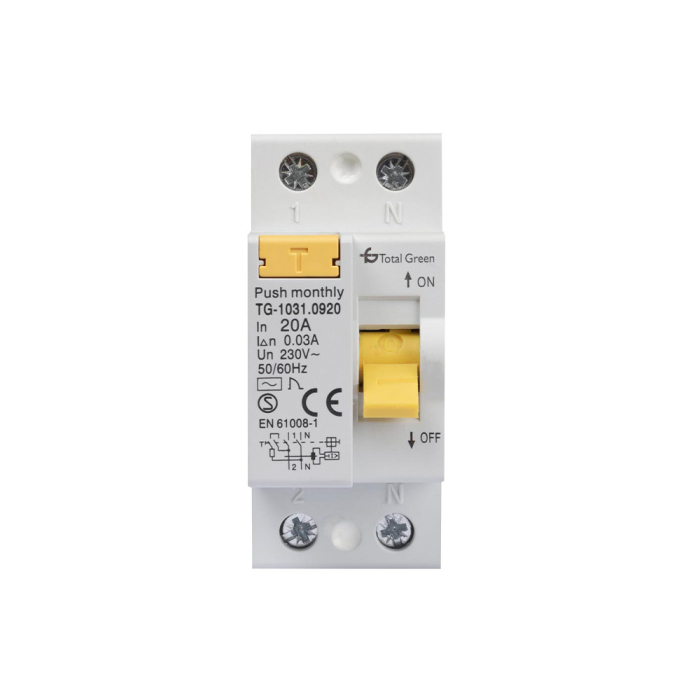

Intrerupatorul diferential 2P este destinat utilizarii in tablouri electrice pentru circuite monofazate, unde este necesara detectarea curentilor diferentiali reziduali. Echipamentul protejeaza doi poli, iar pozitia neutrului este pe partea dreapta, conform schemei electrice din fisa tehnica. Sensibilitatea diferentiala de 30mA il recomanda pentru aplicatii rezidentiale si similare, in configuratii proiectate corespunzator.

Aparatul are curent nominal de 20A, tensiune nominala 230/400V si frecventa nominala 50/60Hz. Curentul diferential nominal este IDn 0.03A, iar tipul curentului de scurgere este AC. Capacitatea de rupere este de 6kA, curba de declansare este C, iar limita de declansare magnetica este intre 5 si 10 x In. Tensiunea nominala de izolatie faza-nul este de 400V la 50Hz. Produsul este realizat conform SR EN 61008-1:2013 si are grad de protectie IP20.

Dimensiunile indicate in diagrama tehnica sunt aproximativ 3.1 x 8.1 x 7.4 cm. Conectarea se face in tabloul electric respectand marcajele bornelor si schema producatorului: faza si nulul trebuie trecute prin aparat, fara inversarea sau ocolirea circuitului diferential. Dimensionarea conductoarelor, alegerea protectiilor asociate si verificarea instalatiei trebuie realizate in functie de consumatori si de proiectul electric.

Fisa tehnica incadreaza aparatul in categoria intrerupatoarelor diferentiale fara protectie incorporata la supracurenti. Din acest motiv, protectia la suprasarcina si scurtcircuit trebuie asigurata prin aparataj asociat, selectat corect in amonte, conform schemei de distributie. Gradul IP20 impune montajul intr-o carcasa sau tablou adecvat pentru utilizare la interior. Instalarea, testarea periodica si interventiile se realizeaza numai cu alimentarea intrerupta, de catre personal calificat. Umiditatea relativa admisa este de 80% la 50 grade C, iar durabilitatea mecanica si electrica declarata este de 8000 cicluri.

Intrebari frecvente

Pentru ce tip de circuit este potrivit intrerupatorul diferential 2P 20A 30mA?

Este destinat circuitelor monofazate din tablouri electrice, unde faza si nulul trec prin aparat, iar curentul nominal al circuitului este de pana la 20A.

Ce inseamna sensibilitatea diferentiala de 30mA?

Valoarea de 30mA reprezinta curentul diferential nominal la care aparatul declanseaza. Aceasta sensibilitate este utilizata frecvent pentru protectie diferentiala suplimentara in instalatii de joasa tensiune.

Are protectie la suprasarcina si scurtcircuit?

Fisa tehnica il incadreaza conform standardului pentru intrerupatoare diferentiale fara protectie incorporata la supracurenti. Protectia la suprasarcina si scurtcircuit trebuie asigurata prin aparataj asociat, ales conform proiectului electric.

Care sunt principalele specificatii electrice?

Aparatul are 2 poli protejati, curent nominal 20A, curent diferential nominal 0.03A, tensiune nominala 230/400V, frecventa 50/60Hz, capacitate de rupere 6kA, curba C si grad de protectie IP20.

Unde se monteaza acest intrerupator diferential?

Se monteaza in tabloul electric, intr-o carcasa corespunzatoare utilizarii la interior. Conectarea trebuie facuta conform marcajelor bornelor si schemei electrice, de catre personal calificat.
