Descriere

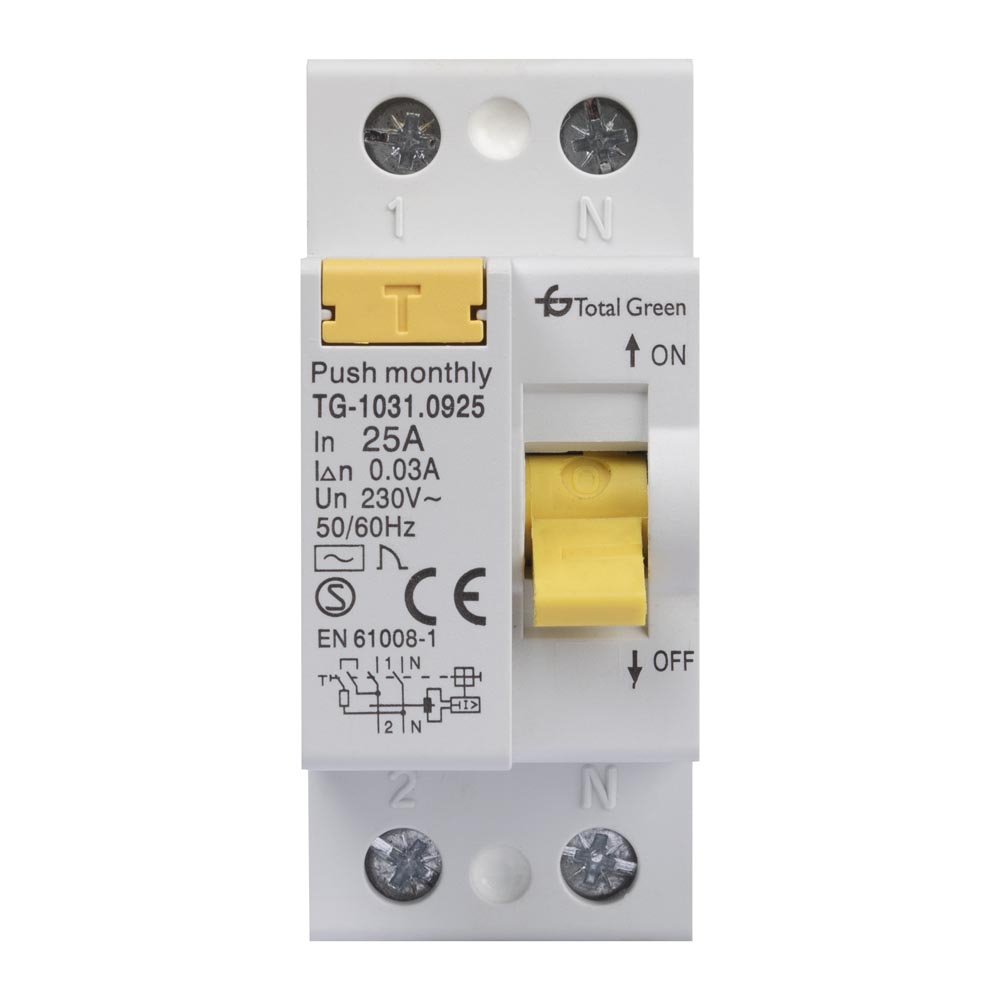

Intrerupatorul automat diferential cu 2 poli este destinat utilizarii in tablouri electrice de joasa tensiune, pentru circuite unde este necesara atat protectia automata a circuitului, cat si detectarea curentilor reziduali. Sensibilitatea de 30mA il recomanda pentru aplicatii uzuale din instalatii rezidentiale sau comerciale, in functie de proiectul electric si de configuratia tabloului.

Aparatul are curent nominal de 25A, numar de poli 2 si functioneaza la frecventa nominala de 50-60Hz. Capacitatea nominala de rupere este de 6kA, iar caracteristica de declansare este curba C. Gradul de protectie declarat este IP20, specific utilizarii in interiorul unui tablou electric sau al unei carcase care asigura protectia necesara la atingere si la influentele mediului.

Montajul se realizeaza in tabloul electric, prin conectarea conductoarelor conform marcajelor de pe aparat si conform schemei instalatiei. Alegerea sectiunii conductoarelor, a protectiilor din amonte si din aval, precum si pozitionarea pe circuit trebuie stabilite de un electrician calificat, in acord cu sarcina circuitului si cu cerintele proiectului.

Inainte de interventii, alimentarea trebuie intrerupta si verificata lipsa tensiunii. Produsul este destinat mediilor interioare protejate, iar gradul IP20 nu il face potrivit pentru montaj expus direct la umezeala, praf sau contact accidental. Se recomanda verificarea periodica a functionarii protectiei diferentiale conform procedurilor de exploatare ale instalatiei.

Intrebari frecvente

Ce inseamna sensibilitatea diferentiala de 30mA?

Valoarea de 30mA indica pragul nominal de sensibilitate al functiei diferentiale, utilizat frecvent pentru protectia suplimentara a circuitelor in instalatii de joasa tensiune.

Pentru ce tip de circuit este potrivit acest intrerupator?

Este un aparat bipolar, cu curent nominal de 25A, destinat circuitelor configurate conform proiectului electric si dimensionate corespunzator de un electrician calificat.

Ce reprezinta curba C?

Curba C este caracteristica de declansare magnetica a intrerupatorului automat. Alegerea acesteia trebuie corelata cu tipul consumatorilor si cu regimul de pornire al circuitului.

Poate fi montat direct intr un spatiu umed?

Nu este recomandat pentru montaj expus direct la umezeala sau praf. Gradul de protectie IP20 impune instalarea intr un tablou sau o carcasa adecvata, amplasata in interior.

Cine trebuie sa realizeze montajul?

Montajul, conectarea si verificarea functionarii trebuie efectuate de personal calificat, cu alimentarea oprita si respectarea normelor aplicabile instalatiilor electrice.
