Descriere

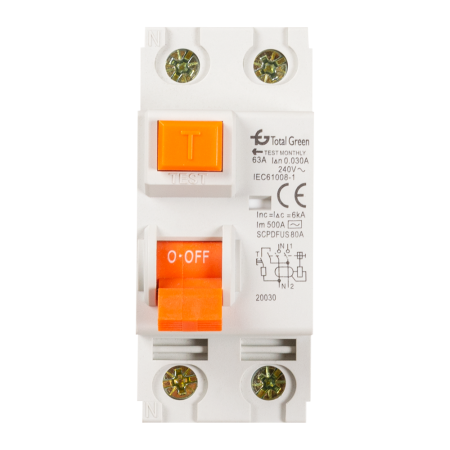

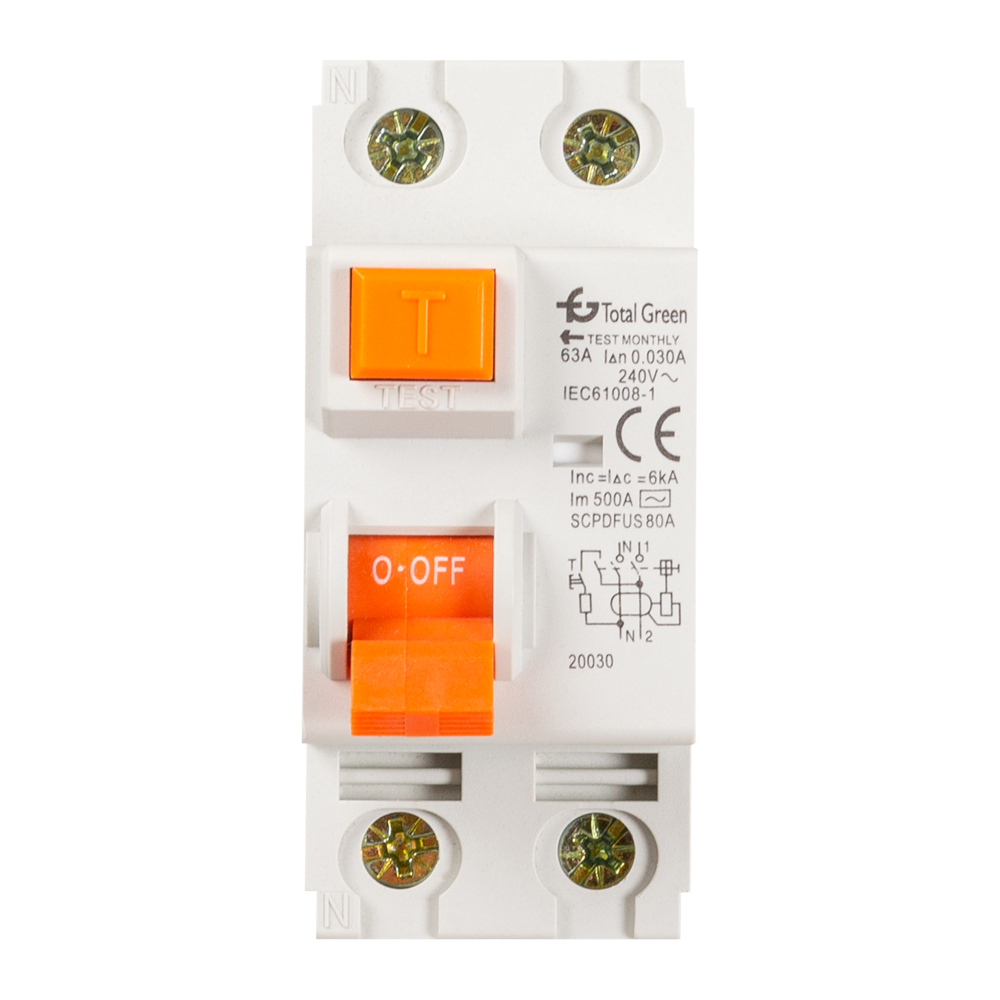

Intrerupatorul automat diferential bipolar este destinat utilizarii in tablouri electrice de joasa tensiune, pentru circuite unde este necesara protectie automata la supracurent si la curent rezidual. Configuratia cu 2 poli permite utilizarea sa in circuite cu doua conductoare active, iar sensibilitatea de 30mA il recomanda pentru aplicatii in care este necesara protectia suplimentara la curenti de defect.

Aparatul are curent nominal de 63A, sensibilitate diferentiala de 30mA si frecventa nominala de functionare de 50-60 Hz. Capacitatea nominala de rupere este de 6kA, iar caracteristica de declansare este curba C. Gradul de protectie declarat este IP20, corespunzator utilizarii in interiorul unui tablou electric sau al unei carcase care asigura protectia necesara impotriva atingerii partilor active.

Montajul si conectarea se realizeaza numai cu alimentarea intrerupta, respectand marcajele bornelor aparatului, schema tabloului electric si sectiunea conductorilor stabilita prin proiect. Este important ca aparatul sa fie ales in acord cu sarcina circuitului protejat, cu curentul de scurtcircuit estimat la locul instalarii si cu configuratia sistemului electric.

Pentru functionare sigura, produsul trebuie instalat intr-un tablou adecvat, ferit de umiditate, praf excesiv si contact accidental cu parti sub tensiune. Verificarea periodica a instalatiei si testarea functiei diferentiale, conform instructiunilor disponibile pentru echipament si normelor aplicabile, trebuie efectuate de personal calificat.

Intrebari frecvente

Ce curent nominal are acest intrerupator automat diferential?

Curentul nominal este de 63A.

Care este sensibilitatea diferentiala a produsului?

Sensibilitatea diferentiala este de 30mA.

Ce capacitate de rupere are aparatul?

Capacitatea nominala de rupere este de 6kA.

Ce tip de curba de declansare are?

Aparatul are caracteristica de declansare curba C.

Unde se recomanda montarea?

Se utilizeaza in tablouri electrice de joasa tensiune, in interiorul unei carcase sau al unui tablou care asigura protectia corespunzatoare pentru echipamente cu grad IP20.
