Descriere

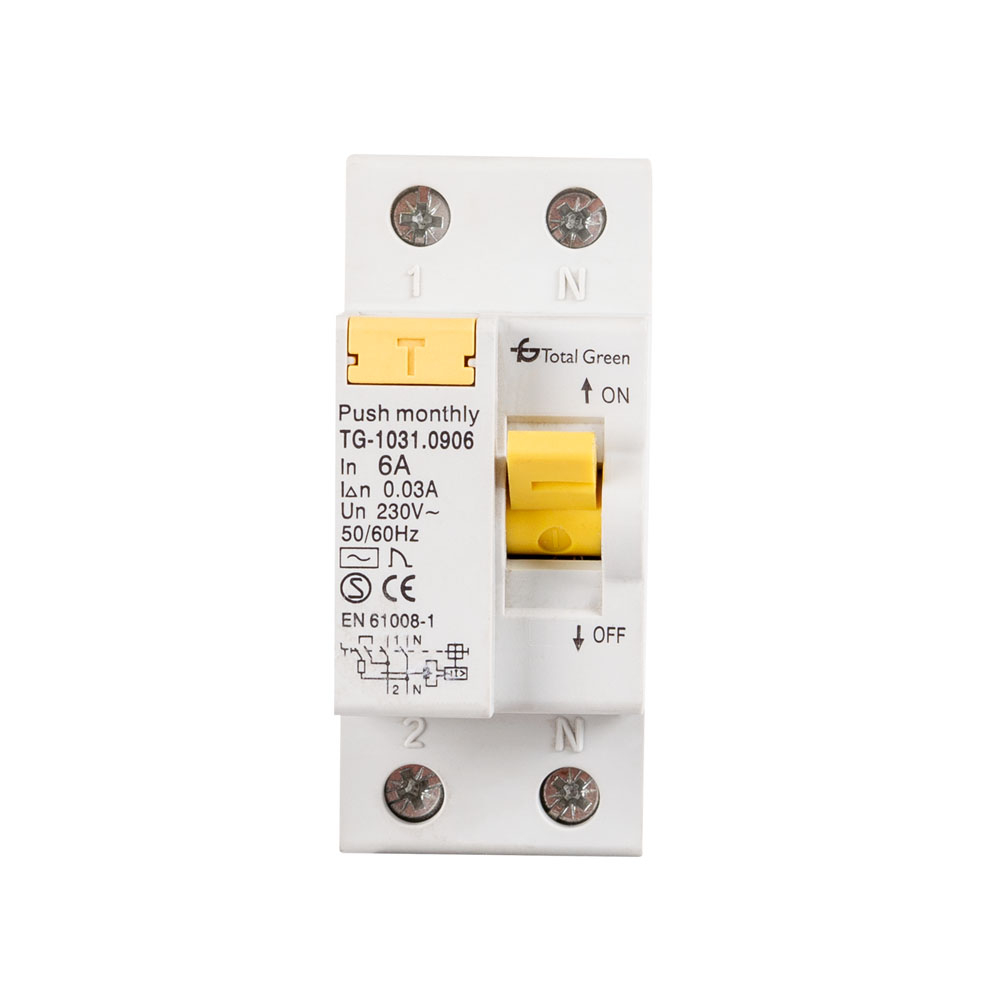

Intrerupatorul automat diferential cu 2 poli este destinat protectiei circuitelor electrice monofazate. Reuneste functia de protectie automata cu functia diferentiala, fiind o solutie potrivita pentru realizarea sau modernizarea tablourilor electrice in aplicatii rezidentiale, comerciale si tehnice, acolo unde proiectul necesita un circuit protejat la 6A.

Aparatul are curent nominal de 6A, tensiune nominala de 230V si functioneaza la frecventa nominala de 50-60Hz. Sensibilitatea diferentiala este de 30mA, numarul de poli este 2, iar caracteristica de declansare este curba C. Capacitatea nominala de rupere este de 6kA. Carcasa este alba si are grad de protectie IP20, fiind destinata utilizarii in interiorul unui tablou electric corespunzator.

Produsul se utilizeaza in configuratia stabilita prin schema instalatiei si se dimensioneaza in raport cu circuitul protejat, consumatorii conectati si sectiunea conductoarelor. Conectarea trebuie realizata cu alimentarea intrerupta, respectand marcajele aparatului, ordinea conductoarelor si cerintele proiectului electric. Pentru o functionare corecta, circuitul trebuie sa includa conductorul de protectie si impamantarea executata corespunzator, acolo unde aplicatia o impune.

Gradul IP20 indica protectie pentru instalare in spatii interioare, ferite de umezeala, praf excesiv si contact direct cu elemente sub tensiune. Alegerea, montajul, verificarea si punerea in functiune trebuie efectuate de personal calificat, cu respectarea normativelor electrice aplicabile. Se recomanda verificarea periodica a functionarii protectiei diferentiale conform instructiunilor instalatiei si procedurilor de mentenanta.

Intrebari frecvente

Ce caracteristici electrice are acest intrerupator automat diferential?

Are 2 poli, curent nominal de 6A, tensiune nominala de 230V, sensibilitate diferentiala de 30mA, frecventa de lucru 50-60Hz, curba de declansare C si capacitate nominala de rupere de 6kA.

Pentru ce tip de instalatie este potrivit?

Este destinat circuitelor electrice monofazate de 230V, in cadrul tablourilor electrice pentru aplicatii rezidentiale, comerciale sau tehnice, conform dimensionarii realizate in proiect.

Ce inseamna sensibilitatea de 30mA?

Sensibilitatea de 30mA reprezinta pragul nominal al functiei diferentiale. Alegerea protectiei trebuie facuta in functie de cerintele circuitului si de normele aplicabile instalatiei.

Poate fi montat in orice spatiu?

Are grad de protectie IP20, astfel ca este destinat utilizarii in interiorul unui tablou electric amplasat in spatii uscate si protejate. Montajul si conectarea trebuie efectuate de personal calificat.

Ce rol are curba de declansare C?

Curba C descrie comportamentul declansarii magnetice a protectiei automate. Compatibilitatea cu sarcina si cu circuitul trebuie stabilita de electrician sau proiectant.
