Descriere

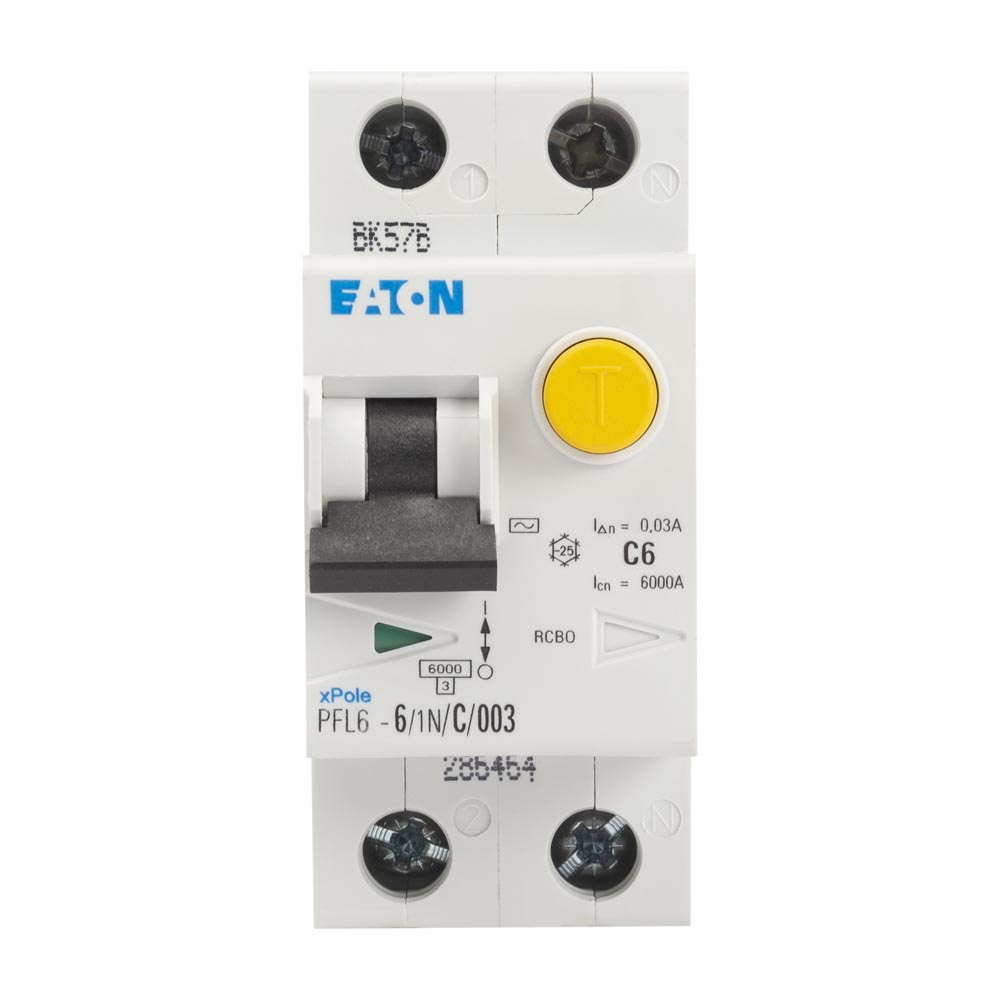

Acest intrerupator automat diferential combina protectia diferentiala cu protectia la suprasarcina si scurtcircuit intr-un singur aparat modular. Este destinat circuitelor monofazate si asigura deconectarea automata la aparitia unui curent rezidual, precum si la depasirea curentului admis sau in caz de scurtcircuit. Se preteaza pentru tablouri electrice din aplicatii rezidentiale si comerciale.

Aparatul are configuratie 1P+N, curent nominal de 6A si caracteristica de declansare C. Sensibilitatea diferentiala este de 30mA, iar tipul de detectie a curentului rezidual este AC. Functioneaza la tensiunea nominala de 230V AC si frecventa de 50Hz. Capacitatea nominala de rupere conform EN 61009 si EN 61009-1 este de 6kA. Tensiunea nominala de izolatie este de 440V, tensiunea nominala de tinere la impuls este de 4kV, iar aparatul are dimensiunile de aproximativ 86 x 37 x 75 mm si latimea de 2 module.

Montajul se realizeaza pe sina DIN, in tabloul electric. Bornele permit conectarea conductoarelor rigide sau flexibile cu sectiuni intre 1 si 25 mm2, conform configuratiei instalatiei. Conectarea fazei si a neutrului trebuie executata conform schemei de pe aparat si proiectului electric, cu respectarea polaritatii, a sectiunii conductoarelor si a modului corect de alimentare.

Produsul are grad de protectie IP20, clasa de supratensiune III, grad de poluare 2 si declansare fara temporizare. Este marcat CE si conform cerintelor RoHS. Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali; alegerea aparatului trebuie corelata cu natura consumatorilor din circuit. Instalarea, verificarea periodica prin butonul de test si interventiile in tablou trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Ce tip de protectie asigura acest intrerupator automat diferential?

Asigura protectie diferentiala la curent rezidual, precum si protectie la suprasarcina si scurtcircuit, reunite intr-un singur aparat modular.

Care este sensibilitatea diferentiala a aparatului?

Sensibilitatea diferentiala nominala este de 30mA.

Pe ce tip de montaj se instaleaza?

Se monteaza pe sina DIN in tabloul electric si ocupa o latime de 2 module.

Ce conductoare pot fi conectate la borne?

Bornele accepta conductoare rigide sau flexibile cu sectiuni cuprinse intre 1 si 25 mm2, conform specificatiilor tehnice ale produsului.

Pentru ce tip de curent rezidual este recomandat?

Este un aparat de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali.
