Descriere

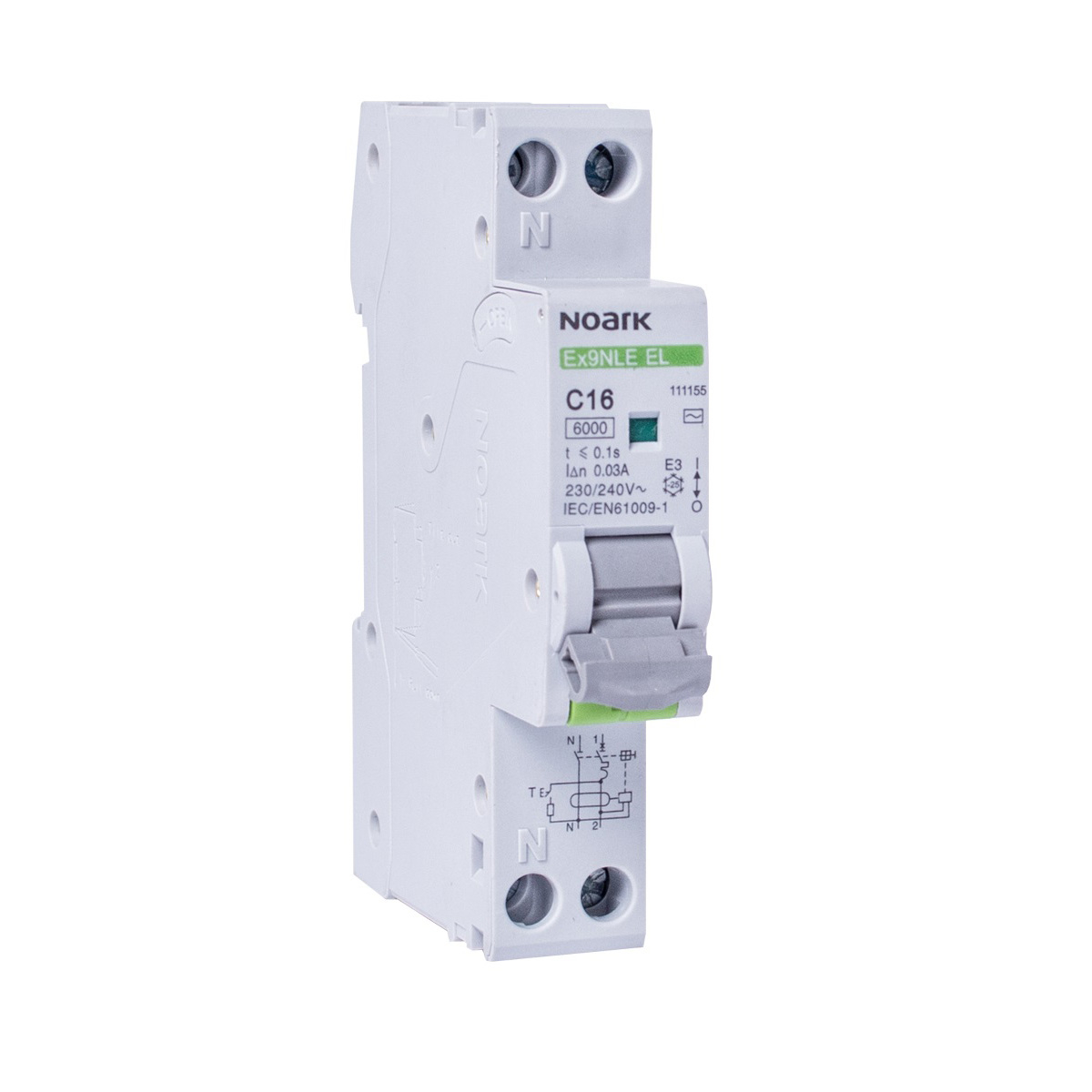

Acest intrerupator automat diferential RCBO combina intr-un singur aparat protectia la curent rezidual, suprasarcina si scurtcircuit. Constructia de 1 modul il face potrivit pentru tablouri electrice in care spatiul disponibil este limitat, inclusiv pentru circuite finale din aplicatii rezidentiale si cladiri. Evaluarea electronica a curentului rezidual contribuie la masurarea precisa a curentului de defect.

Aparatul este destinat retelelor de curent alternativ la tensiunea nominala de 230 V si frecventa 50/60 Hz. Curentul nominal este de 25 A, curentul rezidual nominal este de 30 mA, iar caracteristica de declansare este B. Este un dispozitiv de tip AC, cu 2 poli in total, dintre care 1 pol protejat, si cu deconectare simultana a neutrului. Capacitatea nominala de rupere la scurtcircuit este de 6 kA, clasa de limitare a curentului este 3, iar rezistenta la curent de impuls este de 3 kA. Pierderea de putere declarata este de 3,79 W.

Montajul se realizeaza pe sina DIN, aparatul ocupand un singur modul in tablou. Adancimea de incorporare este de 77 mm, iar bornele pot fi utilizate cu conductori rigizi cu sectiuni intre 1 si 16 mm2. Pentru o instalare corecta, circuitul trebuie dimensionat conform sarcinii, iar conexiunile trebuie executate cu respectarea schemei de cablare si a cuplului de strangere indicat in documentatia tehnica a aparatului.

Gradul de protectie este IP20, astfel ca produsul trebuie montat in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii partilor active si a influentelor mediului. Categoria de supratensiune este 3, iar gradul de poluare este 2. Fiind un RCBO dependent de tensiune, se recomanda verificarea periodica prin butonul de test: la aproximativ 6 luni in conditii normale de exploatare si lunar in conditii dificile, tinand cont si de cerintele locale aplicabile.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Integreaza protectia la curent rezidual, suprasarcina si scurtcircuit, reducand necesarul de aparate separate in tabloul electric.

Pentru ce tip de retea este destinat?

Este destinat circuitelor de curent alternativ de 230 V, la frecventa de 50/60 Hz.

Ce inseamna sensibilitatea de 30 mA?

Curentul rezidual nominal de 30 mA este utilizat in mod obisnuit pentru protectia suplimentara a persoanelor in circuitele corespunzator proiectate si executate.

Cate module ocupa in tablou?

Aparatul ocupa un singur modul pe sina DIN, ceea ce ajuta la economisirea spatiului in tabloul electric.

Este necesara testarea periodica?

Da. Se recomanda actionarea regulata a butonului de test, orientativ la 6 luni in conditii normale si lunar in conditii dificile, cu respectarea reglementarilor aplicabile.
