Descriere

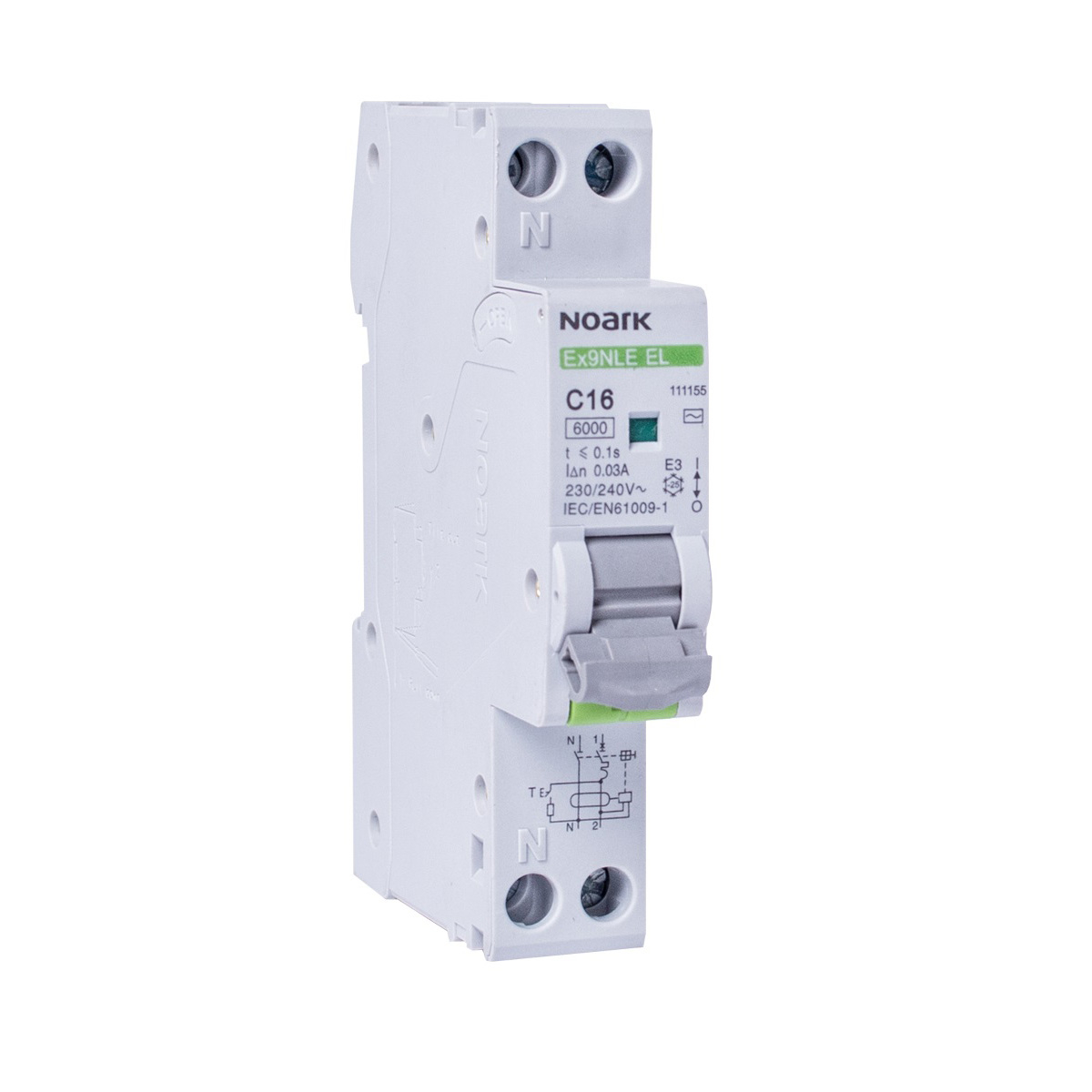

Acest intrerupator automat diferential de tip RCBO combina intr-o singura aparatura protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curent rezidual. Este destinat circuitelor monofazate de 230 V AC, unde este necesara economisirea spatiului in tabloul electric datorita constructiei de numai 1 modul. Functionarea electronica permite masurarea precisa a curentului rezidual.

Aparatul are configuratie 1P+N, cu 2 poli in total si un pol protejat, curent nominal de 40 A si curent diferential nominal de 30 mA. Este prevazut cu caracteristica de declansare B, tip de curent rezidual AC, capacitate nominala de rupere la scurtcircuit de 6 kA conform EN 60898, clasa de limitare a curentului 3 si frecventa nominala de 50/60 Hz. Polul de nul este deconectat simultan la actionare.

Montajul se realizeaza in tablouri electrice modulare, pe sina DIN de 35 mm. Latimea de un singur modul ajuta la organizarea eficienta a echipamentelor din tablou, iar adancimea incorporata este de 77 mm. La proiectarea tabloului trebuie verificata compatibilitatea cu spatiul disponibil, sectiunea conductoarelor, protectiile din amonte si parametrii circuitului pe care il deserveste.

Gradul de protectie este IP20, astfel ca produsul se utilizeaza exclusiv in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii accidentale si a factorilor de mediu. Are categoria de supratensiune III, grad de poluare 2, rezistenta la curent de impuls de 3 kA si pierdere de putere declarata de 9,13 W. Se recomanda verificarea regulata prin butonul de test, la intervalele stabilite de reglementarile locale si de conditiile reale de exploatare.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Combina protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curent rezidual de 30 mA, intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230 V AC, avand configuratie 1P+N, curent nominal de 40 A si caracteristica de declansare B.

Cat spatiu ocupa in tabloul electric?

Ocupa un singur modul pe sina DIN, ceea ce permite economisirea spatiului fata de solutiile RCBO clasice cu doua module.

Ce capacitate de rupere are?

Capacitatea nominala de rupere la scurtcircuit este de 6 kA conform EN 60898.

Este necesara testarea aparatului?

Se recomanda actionarea periodica a butonului de test. In conditii normale este recomandata testarea la fiecare 6 luni, iar in conditii dificile lunar, cu respectarea reglementarilor aplicabile.
