Descriere

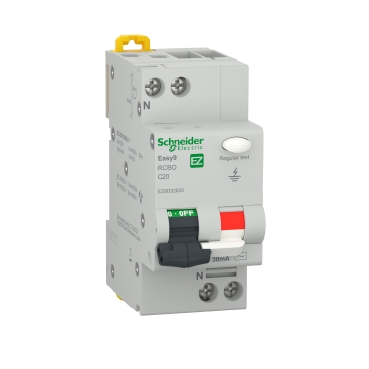

Acest intrerupator automat diferential de tip RCBO combina protectia magnetotermica cu protectia diferentiala intr-un singur aparat modular. Este destinat circuitelor monofazate de 230 V c.a., unde contribuie la protectia impotriva suprasarcinilor, scurtcircuitelor si curentilor reziduali la pamant. Configuratia 1P+N protejeaza un pol, iar neutrul este pozitionat in partea stanga.

Aparatul are curent nominal de 20 A, curba de declansare C si prag magnetic de 5 pana la 10 x In. Sensibilitatea diferentiala este de 30 mA, cu declansare instantanee, iar protectia la curent rezidual este de tip AC. Functioneaza la tensiunea nominala de 230 V c.a., 50 Hz, dispune de capacitate de rupere de 4.5 kA si tensiune nominala de tinere la impuls de 4 kV. Este prevazut cu indicator de pozitie a contactului.

Montajul se realizeaza clipsabil pe sina DIN, in tablouri electrice. Aparatul ocupa 4 pasi de 9 mm pe rand, echivalentul unei latimi de 36 mm, iar dimensiunile declarate sunt 82 mm inaltime, 36 mm latime si 70.5 mm adancime. Conectarea se face prin borne tip tunel, sus sau jos, pentru conductori rigizi sau flexibili cu sectiuni intre 1 si 16 mm2; cuplul de strangere indicat este de 2 Nm.

Pentru functionare corecta, aparatul trebuie selectat in functie de curentul admis al circuitului, sectiunea conductorilor, sarcina alimentata si nivelul de scurtcircuit disponibil in punctul de instalare. Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Instalarea, verificarea legaturilor si testarea periodica trebuie efectuate de personal calificat, cu alimentarea intrerupta si cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator RCBO?

Combina protectia magnetotermica impotriva suprasarcinilor si scurtcircuitelor cu protectia diferentiala impotriva curentilor reziduali la pamant.

Pentru ce tensiune este destinat?

Este destinat retelelor monofazate de 230 V c.a., la frecventa de 50 Hz.

Ce inseamna sensibilitatea diferentiala de 30mA?

Aparatul declanseaza la detectarea unui curent rezidual de 30 mA, oferind protectie suplimentara pentru persoane in circuitele compatibile cu acest tip de protectie.

Se poate monta pe sina DIN?

Da. Aparatul are montaj clipsabil pe sina DIN si ocupa o latime de 36 mm.

Ce conductori pot fi conectati la borne?

Bornele tip tunel accepta conductori rigizi sau flexibili cu sectiuni intre 1 si 16 mm2, sus sau jos.
