Descriere

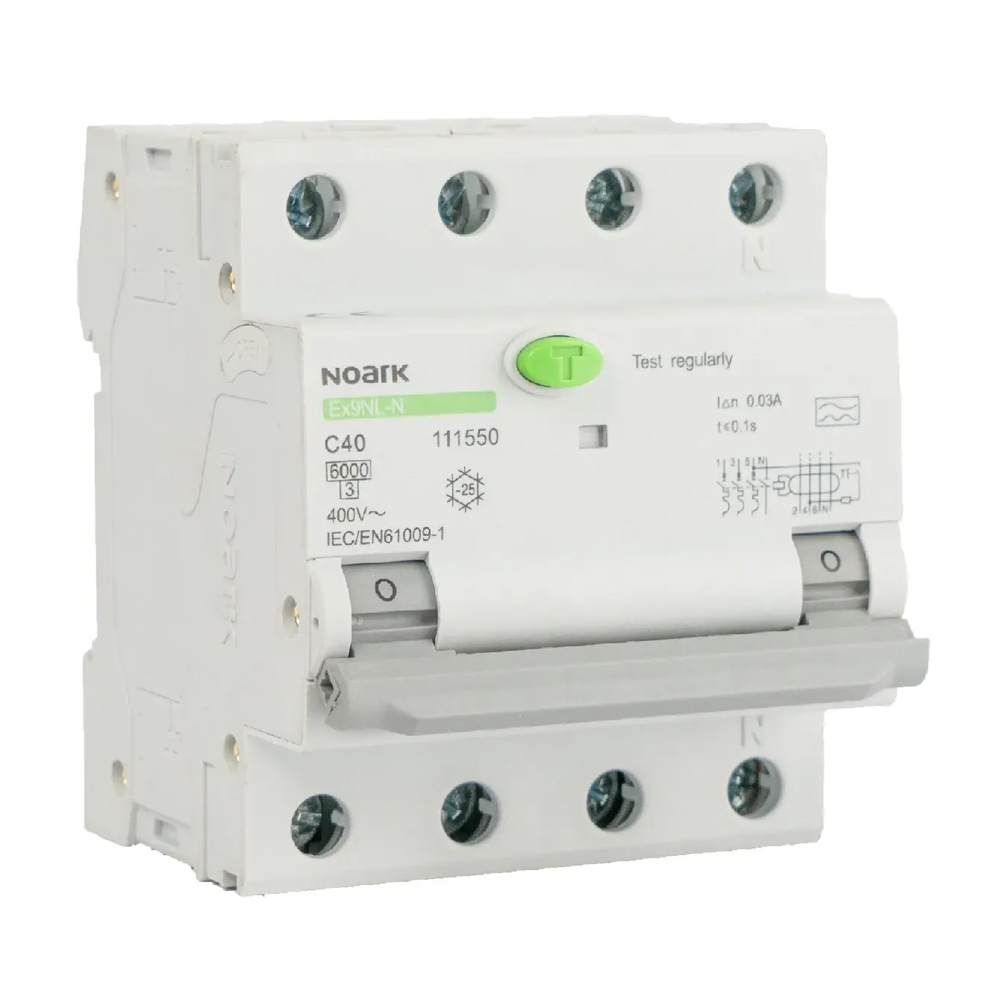

Acest intrerupator automat diferential RCBO 3P+N reuneste intr-un singur aparat protectia magnetotermica si protectia diferentiala. Este destinat circuitelor trifazate cu neutru din tablouri electrice rezidentiale, comerciale sau industriale, unde este necesara protectia la suprasarcina, scurtcircuit si curenti reziduali de tip AC. Constructia compacta cu latime de 4 module contribuie la utilizarea eficienta a spatiului din tablou fata de montarea separata a unui intrerupator automat si a unui dispozitiv diferential.

Aparatul are curent nominal de 40 A, curent diferential nominal de 300 mA, caracteristica de declansare C si capacitate nominala de rupere de 6 kA. Functioneaza la tensiune nominala de operare 400 V AC, 50/60 Hz, iar dispozitivul diferential este de tip AC, sensibil la curenti reziduali alternativi. Protectia diferentiala este fara temporizare si utilizeaza principiul cu magnet permanent, cu functie de declansare independenta de tensiune. Echipamentul este testat conform IEC/EN 61009-1, are tensiune nominala de izolatie de 500 V, tensiune suport la impuls de 4 kV si rezistenta la curent de soc de 3000 A.

Montajul se realizeaza prin fixare rapida pe sina DIN de 35 mm. Aparatul are latimea de 72 mm si terminale combinate pentru conductori cu sectiunea intre 1 si 16 mm2; cuplul de strangere recomandat pentru borne este de 2 Nm. Alimentarea poate fi conectata din partea superioara sau inferioara, in conformitate cu schema de cablare a tabloului. Pentru verificarea functionarii diferentiale este prevazut buton de test, utilizabil in domeniul de tensiune 340-440 V AC.

Produsul are grad de protectie IP20 si este proiectat pentru utilizare la temperaturi ambientale intre -25 si +40 grade C, la altitudini de pana la 2000 m si umiditate relativa de maximum 95%. Se recomanda testarea periodica prin butonul T, la fiecare 6 luni in conditii normale si lunar in conditii dificile. Alegerea sensibilitatii de 300 mA, a caracteristicii C, a sectiunii conductoarelor si a protectiilor din amonte trebuie efectuata de personal calificat, conform proiectului electric si conditiilor reale ale instalatiei.

Intrebari frecvente

Ce tip de protectie ofera acest RCBO?

Combina protectia la suprasarcina si scurtcircuit cu protectia la curenti reziduali alternativi de tip AC, intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor trifazate cu neutru, avand configuratie 3P+N, curent nominal de 40 A si tensiune nominala de operare de 400 V AC.

Ce inseamna curba C?

Curba C defineste caracteristica de declansare magnetica a protectiei la supracurent. Selectarea acesteia trebuie facuta in functie de sarcina, curentii de pornire si proiectul circuitului.

Cum se monteaza aparatul?

Se fixeaza pe sina DIN de 35 mm si accepta conductori cu sectiuni intre 1 si 16 mm2. Bornele se strang la cuplul recomandat de 2 Nm.

Este necesara testarea periodica?

Da. Se recomanda actionarea periodica a butonului de test: la fiecare 6 luni in conditii normale sau lunar in conditii dificile de exploatare.
