Descriere

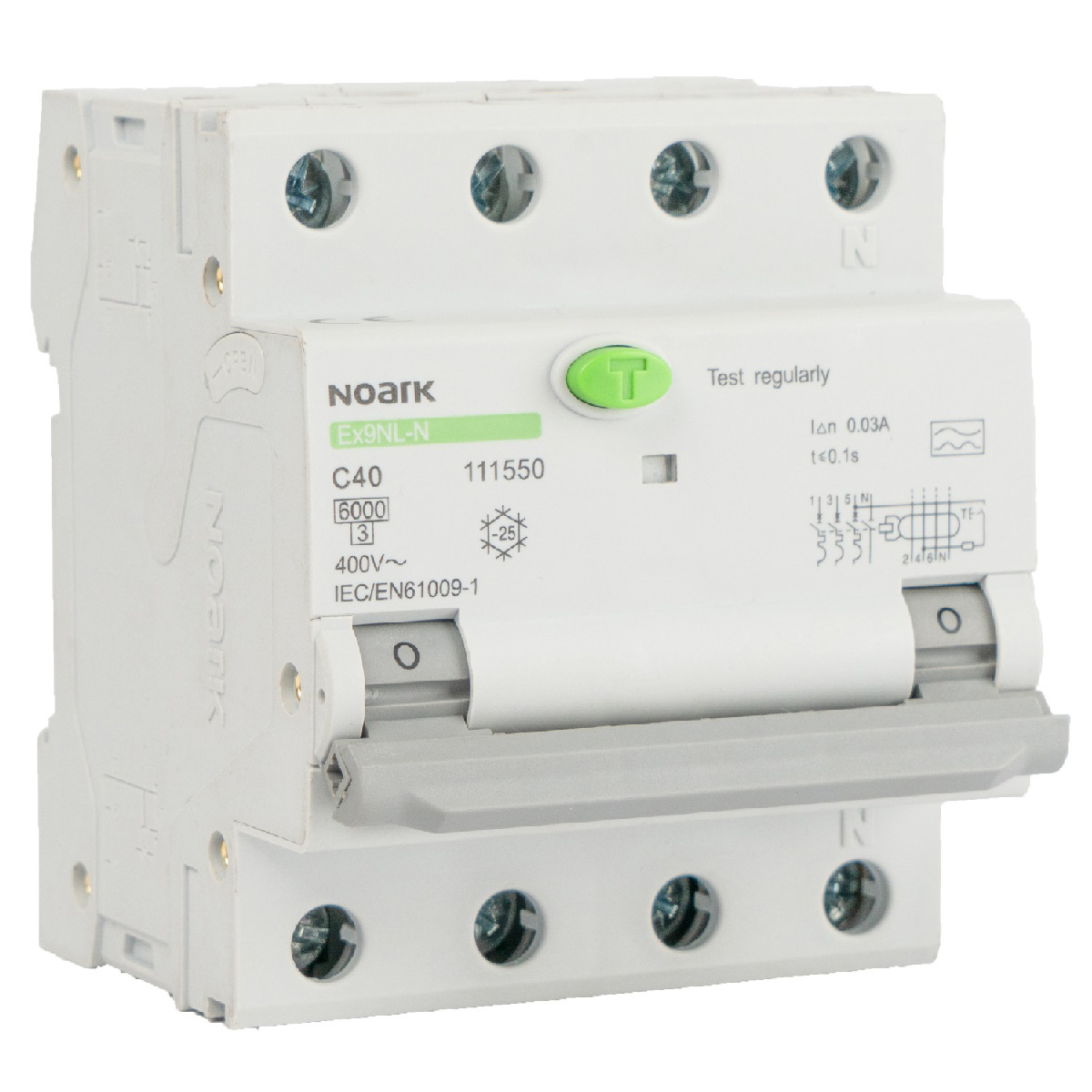

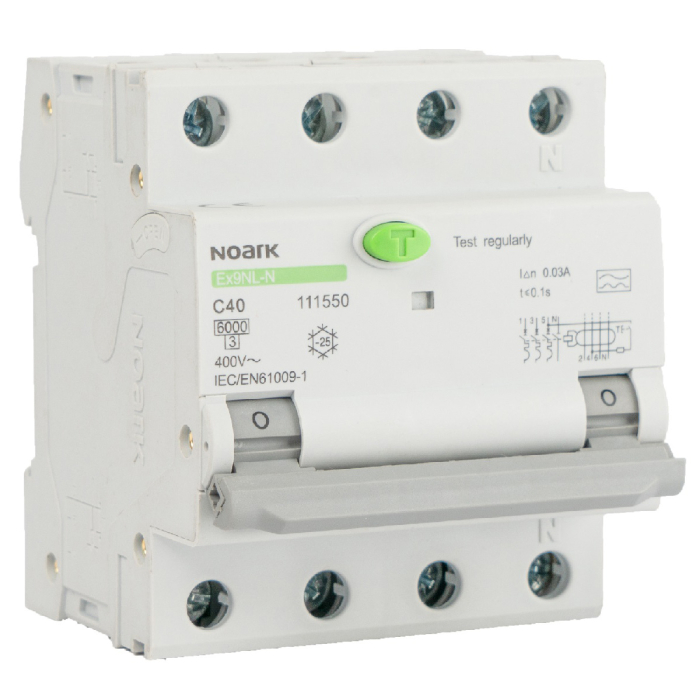

Acest intrerupator automat diferential de tip RCBO combina intr-o singura carcasa protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Configuratia 3P+N il recomanda pentru circuite trifazate cu neutru din tablouri electrice rezidentiale, comerciale sau industriale, unde este necesara protectia individuala a circuitului.

Aparatul are curent nominal de 20A, caracteristica de declansare C si curent diferential nominal de 30mA. Protectia diferentiala este de tip AC, destinata detectarii curentilor reziduali alternativi sinusoidali. Functioneaza la tensiune nominala de 400V AC si frecventa de 50/60Hz, iar capacitatea nominala de rupere la scurtcircuit este de 6kA. Constructia ocupa 4 module pe sina DIN, are grad de protectie IP20, categorie de supratensiune III si clasa de limitare a energiei 3.

Montajul se realizeaza in tablou electric, pe sina DIN, de catre personal calificat. Conectarea se face prin borne cu surub, compatibile cu conductori rigizi sau multifilari cu sectiuni intre 1 si 10 mm2. Configuratia cu trei poli si neutru trebuie corelata cu schema circuitului, iar dimensionarea conductoarelor si alegerea protectiei trebuie realizate in functie de sarcina, modul de instalare si cerintele proiectului electric.

Pentru verificarea periodica a functiei diferentiale se utilizeaza butonul de test. Mecanismul diferential are functionare independenta de tensiune, insa tensiunea este necesara pentru testarea prin butonul dedicat. Aparatul trebuie utilizat in incinte protejate, corespunzator gradului IP20, si nu inlocuieste protectia adecvata pentru curenti reziduali cu componenta pulsatorie sau continua, situatie in care este necesar un dispozitiv diferential de tip corespunzator aplicatiei.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali.

Pentru ce fel de circuit este potrivit?

Este destinat circuitelor trifazate cu neutru, avand configuratie 3P+N si curent nominal de 20A.

Ce inseamna sensibilitatea diferentiala de 30mA?

Dispozitivul declanseaza la un curent rezidual nominal de 30mA, nivel utilizat frecvent pentru protectia suplimentara a persoanelor in instalatii electrice.

Ce tip de curent rezidual detecteaza protectia diferentiala?

Este un dispozitiv de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali.

Cum se monteaza aparatul?

Se monteaza pe sina DIN in tablou electric si se conecteaza la bornele cu surub de catre un electrician calificat.
