Descriere

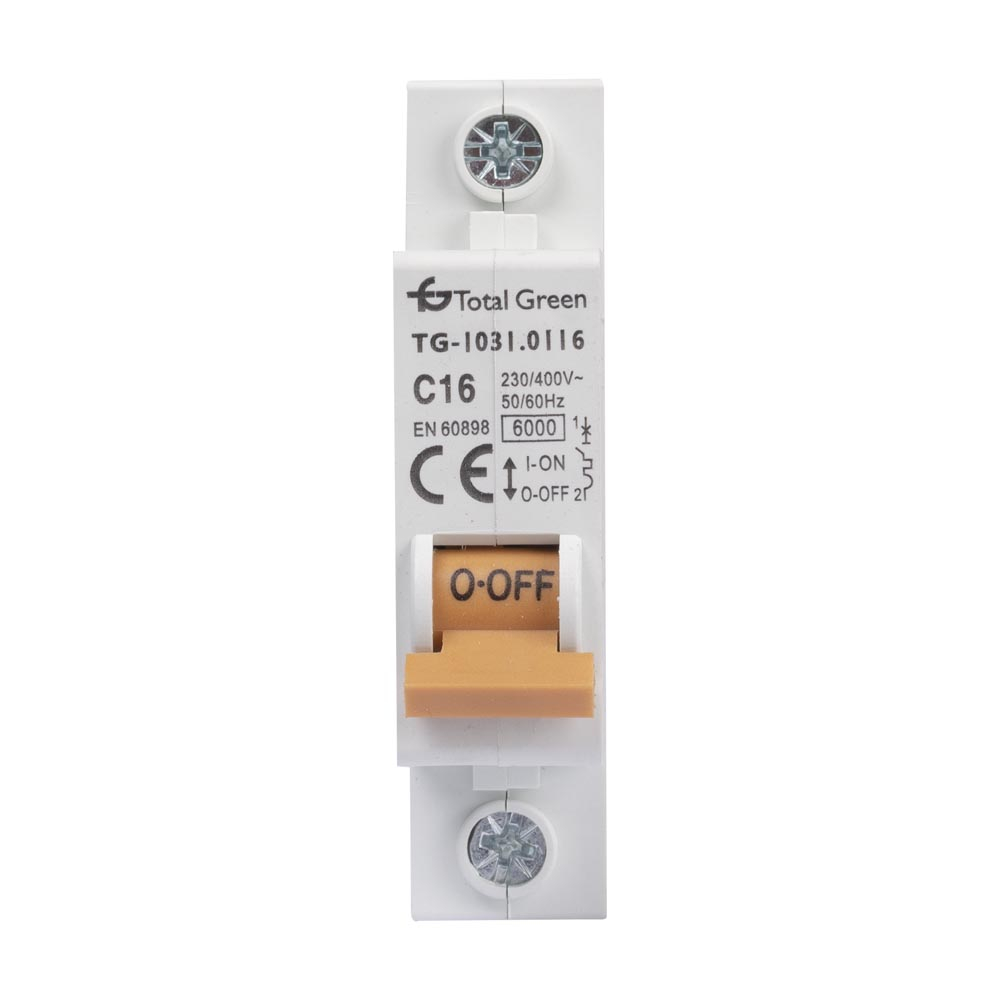

Intrerupatorul automat monopolar este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si a scurtcircuitelor. Este o solutie modulara pentru tablouri electrice rezidentiale, comerciale sau pentru aplicatii de uz general, unde este necesara protejarea unui singur conductor activ al circuitului.

Aparatul are curent nominal de 16A, tensiune nominala de 230V AC si frecventa nominala de lucru de 50-60Hz. Curba caracteristica C este adecvata circuitelor cu sarcini uzuale si cu varfuri temporare de curent la pornire. Capacitatea nominala de rupere este de 6kA, iar gradul de protectie al carcasei este IP20. Constructia este de tip automat modular, cu un pol.

Montajul se realizeaza in tablouri electrice pe sina DIN. Conectarea trebuie efectuata conform schemei tabloului si cu respectarea sectiunii, tipului si modului de pozare al conductoarelor din circuit. Curentul nominal al intrerupatorului trebuie corelat cu sarcina estimata, cablul utilizat si conditiile reale de exploatare ale instalatiei.

Produsul este destinat utilizarii in interiorul tablourilor sau al carcaselor care asigura protectia necesara impotriva atingerii partilor sub tensiune, prafului si umiditatii. Lucrarile de instalare, verificare si inlocuire se efectueaza numai cu alimentarea oprita si, recomandat, de catre personal calificat. Pentru protectia persoanelor la curenti reziduali este necesar un dispozitiv diferential ales separat, atunci cand proiectul instalatiei o impune.

Intrebari frecvente

Ce caracteristici electrice are acest intrerupator automat?

Are curent nominal de 16A, tensiune nominala de 230V AC, frecventa de 50-60Hz, curba de declansare C si capacitate nominala de rupere de 6kA.

Ce inseamna ca intrerupatorul este monopolar?

Varianta monopolara are un singur pol si este utilizata pentru protectia unui conductor activ al unui circuit monofazat.

Se poate monta in tablouri electrice modulare?

Da. Produsul este de tip automat modular si este prevazut pentru montaj pe sina DIN in interiorul unui tablou electric.

Este potrivit pentru protectie diferentiala?

Nu inlocuieste un intrerupator diferential. Acest model protejeaza la suprasarcina si scurtcircuit; protectia la curenti reziduali necesita un dispozitiv diferential separat, daca este prevazut in proiectul instalatiei.

Ce nivel de protectie la atingere are?

Gradul de protectie declarat este IP20. Se utilizeaza in interiorul tablourilor sau carcaselor electrice corespunzatoare, in medii ferite de apa si umiditate.
