Descriere

Intrerupatorul automat monopolar este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Este o solutie modulara pentru tablouri electrice, potrivita pentru separarea si protectia unui singur pol al circuitului, in aplicatii rezidentiale sau comerciale cu parametri compatibili.

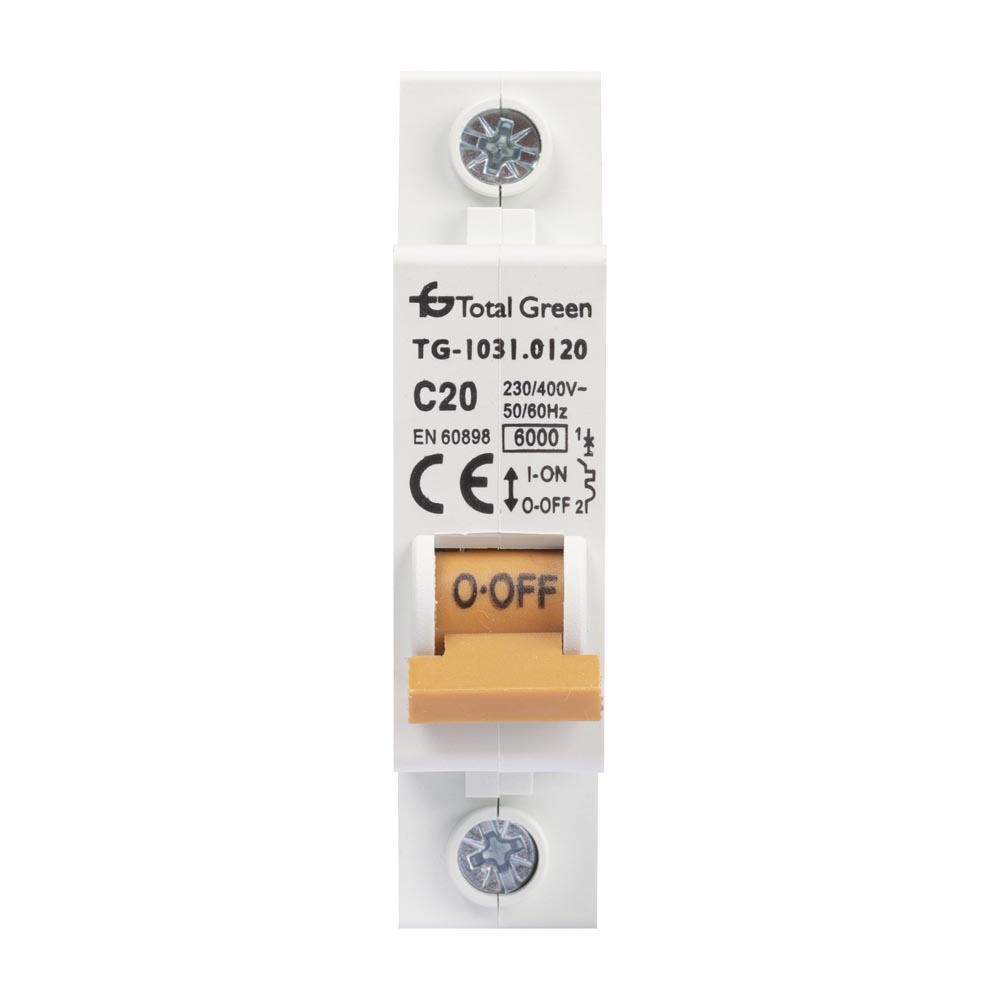

Aparatul are curent nominal de 20 A, tensiune nominala de 230 V si un pol protejat, configuratie 1P. Utilizeaza o unitate de declansare termo-magnetica si curba de declansare C. Capacitatea nominala de rupere este de 6 kA, declarata pentru 230 V AC si frecventa de 50/60 Hz, conform EN/IEC 60898-1. Gradul de protectie al carcasei este IP20, iar durabilitatea mecanica/electrica declarata este de 8000 de cicluri.

Montajul trebuie realizat in interiorul unui tablou electric adecvat, cu alimentarea complet intrerupta inainte de inceperea lucrarii. Conductorii se conecteaza la borne conform marcajelor produsului si proiectului electric, iar alegerea sectiunii cablului, a protectiei din amonte si a modului de cablare trebuie facuta in functie de consumatorii circuitului si de normele aplicabile.

Pentru functionare corecta, intrerupatorul trebuie utilizat numai in limitele electrice declarate si intr-un mediu protejat fata de atingerea accidentala, apa, praf excesiv si condens. Acest dispozitiv ofera protectie la supracurent si scurtcircuit, dar nu inlocuieste un intrerupator diferential atunci cand este necesara protectia la curenti reziduali. Se recomanda instalarea si verificarea de catre personal calificat.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat monopolar de 20 A?

Este utilizat pentru protectia unui circuit electric impotriva suprasarcinilor si scurtcircuitelor, pe un singur pol protejat.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare folosita frecvent la circuite cu consumatori uzuali si cu posibile varfuri moderate de curent la pornire.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 6 kA, declarata pentru utilizare la 230 V AC si 50/60 Hz.

Poate inlocui un intrerupator diferential?

Nu. Un intrerupator automat protejeaza la supracurent si scurtcircuit, in timp ce protectia la curenti reziduali necesita un dispozitiv diferential adecvat.

Este potrivit pentru instalare in exterior?

Gradul de protectie IP20 indica utilizarea in interiorul unui tablou sau al unei incinte corespunzatoare, protejate fata de apa, praf excesiv si atingere accidentala.
