Descriere

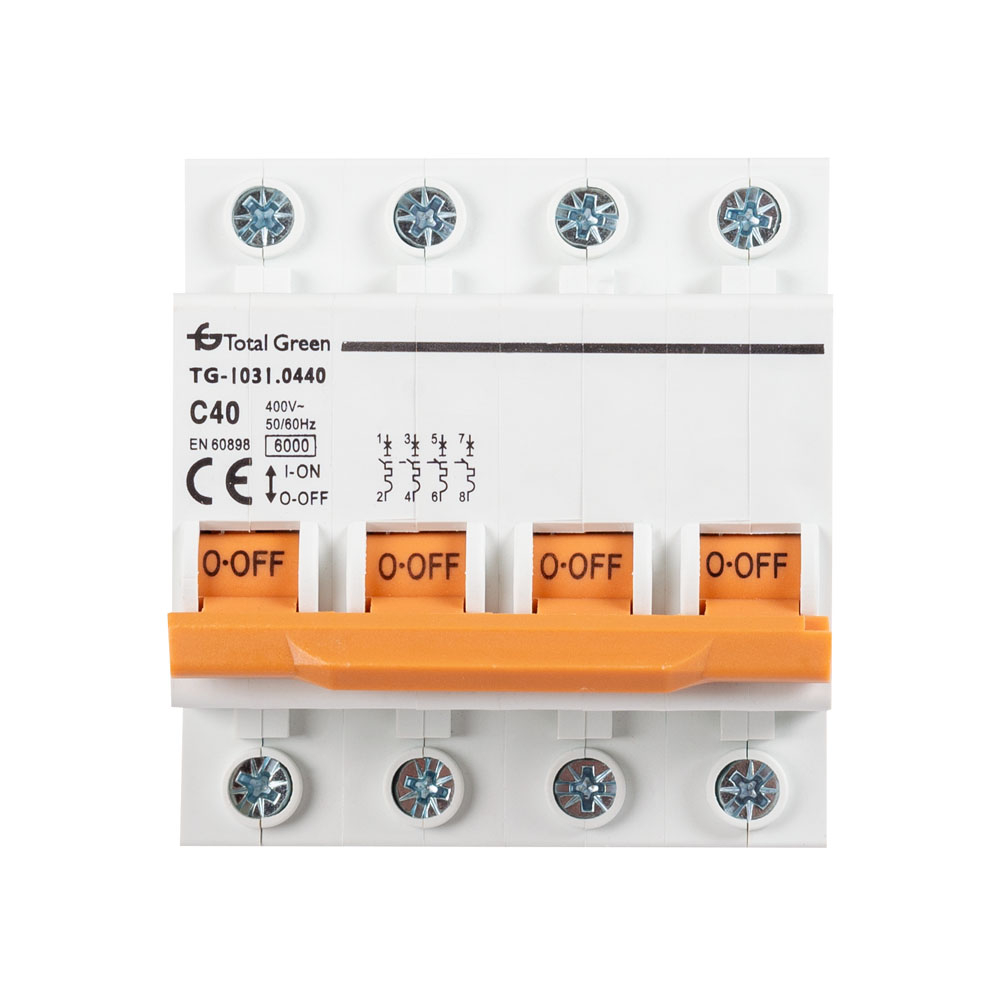

Intrerupatorul automat tetrapolar este un aparat modular de protectie destinat circuitelor electrice cu patru poli. Este potrivit pentru tablouri electrice in care este necesara intreruperea simultana a celor patru conductoare ale circuitului, contribuind la protectia instalatiei la supracurent si scurtcircuit. Poate fi utilizat in tablouri rezidentiale, comerciale sau pentru aplicatii tehnice compatibile cu parametrii sai electrici.

Aparatul are curent nominal de 40A, patru poli si curba caracteristica C. Capacitatea de rupere nominala este de 6kA, iar frecventa nominala de functionare este de 50-60Hz. Gradul de protectie IP20 indica utilizarea sa in interiorul unui tablou electric sau al unei carcase care asigura protectia necesara impotriva atingerii partilor active.

Constructia modulara permite integrarea ordonata in tablouri electrice. Conectarea trebuie realizata respectand marcajele bornelor, schema instalatiei si sectiunea adecvata a conductoarelor pentru curentul proiectat. Alegerea protectiei trebuie corelata cu sarcina circuitului, caracteristicile cablurilor si nivelul de scurtcircuit disponibil in punctul de instalare.

Montajul, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai de personal calificat. Inainte de interventii, circuitul trebuie deconectat si verificat ca nu este sub tensiune. Aparatul nu trebuie utilizat ca protectie diferentiala, iar folosirea sa este recomandata numai in spatii protejate, corespunzator gradului IP20 si conditiilor de exploatare ale tabloului electric.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat tetrapolar de 40A?

Este utilizat pentru protectia circuitelor electrice cu patru poli, in tablouri unde este necesara intreruperea simultana a tuturor polilor circuitului in cazul supracurentului sau al scurtcircuitului.

Ce inseamna curba de declansare C?

Curba C este caracteristica de declansare utilizata frecvent pentru circuite cu sarcini obisnuite si varfuri moderate de curent la pornire. Selectarea corecta se face de proiectant sau electrician in functie de consumatori si de instalatie.

Ce reprezinta capacitatea de rupere de 6kA?

Capacitatea de rupere de 6kA reprezinta nivelul nominal de curent de scurtcircuit pe care aparatul il poate intrerupe in conditiile pentru care este proiectat. Este necesara verificarea compatibilitatii cu nivelul de scurtcircuit din instalatie.

Poate fi montat in orice spatiu?

Gradul de protectie IP20 recomanda montajul in interiorul unui tablou electric sau al unei carcase corespunzatoare. Instalarea trebuie realizata de personal calificat, cu circuitul scos de sub tensiune.

Este un intrerupator diferential?

Nu. Este un intrerupator automat pentru protectie la supracurent si scurtcircuit. Pentru protectia la curenti diferentiali este necesar un dispozitiv diferential dedicat, ales separat conform cerintelor instalatiei.
