Descriere

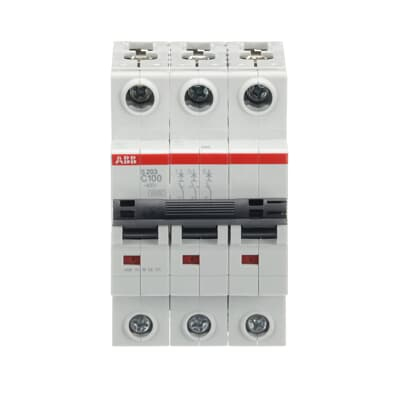

Intrerupatorul automat modular tripolar este destinat protectiei circuitelor de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Cu trei poli protejati, este potrivit pentru tablouri de distributie trifazate din aplicatii rezidentiale de mari dimensiuni, comerciale sau industriale, unde este necesara protectia si comanda manuala a celor trei faze printr-un singur aparat. Caracteristica de declansare C il recomanda pentru circuite cu sarcini uzuale si curenti moderati de pornire.

Aparatul are curent nominal de 100 A, caracteristica de declansare C si functioneaza la frecventa de 50/60 Hz. Tensiunea nominala de utilizare este 400 V AC, iar tensiunea maxima de utilizare este 440 V AC. Capacitatea nominala de rupere la scurtcircuit este de 6 kA la 400 V AC, iar capacitatea de serviciu la scurtcircuit este tot 6 kA la 400 V AC. Tensiunea nominala de izolatie este 440 V, tensiunea nominala de tinere la impuls este 4 kV, iar clasa de limitare a energiei este 3. Produsul respecta standardele IEC/EN 60898-1 si IEC/EN 60947-2.

Montajul se realizeaza pe sina DIN TH35 de 35 x 7,5 mm sau 35 x 15 mm, conform IEC 60715, iar pozitia de instalare poate fi aleasa liber. Ocupa 3 module, are latimea de 52,5 mm, inaltimea de 88 mm si adancimea de 69 mm. Conectarea se face prin borne cu surub bidirectionale, cu cuplu de strangere recomandat de 3 Nm. Bornele accepta conductori rigizi sau multifilari de 2,5 pana la 50 mm2 si conductori flexibili de 4 pana la 35 mm2; pentru bare pieptene este indicata sectiunea de 16 mm2.

Pentru exploatare sigura, aparatul trebuie selectat in functie de curentul de proiectare, sectiunea conductoarelor, curentul de scurtcircuit prezumat si schema tabloului electric. Gradul de protectie este IP20, respectiv IP40 atunci cand este instalat intr-o carcasa cu capac, de aceea montajul trebuie realizat in tablou corespunzator. Domeniul temperaturii ambientale de functionare este intre -25 si +55 grade C, iar temperatura de depozitare este intre -40 si +70 grade C. Instalarea, verificarea cuplului de strangere si punerea in functiune trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator automat?

Este destinat circuitelor de curent alternativ trifazate, pentru protectia la suprasarcina si scurtcircuit in tablouri de distributie rezidentiale, comerciale sau industriale.

Ce inseamna curba de declansare C?

Caracteristica C este utilizata frecvent pentru circuite cu sarcini uzuale sau inductive cu varfuri moderate de curent la pornire. Alegerea corecta trebuie facuta in functie de tipul consumatorilor si de proiectul instalatiei.

Se poate monta pe sina DIN?

Da. Aparatul se monteaza pe sina DIN TH35 de 35 x 7,5 mm sau 35 x 15 mm, conform IEC 60715, si ocupa 3 module.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 6 kA la 400 V AC. Curentul de scurtcircuit prezumat din punctul de instalare trebuie verificat de un electrician calificat.

Ce sectiuni de conductor pot fi conectate?

Bornele accepta conductori rigizi sau multifilari intre 2,5 si 50 mm2 si conductori flexibili intre 4 si 35 mm2. Respectati cuplul de strangere recomandat de 3 Nm.
