Descriere

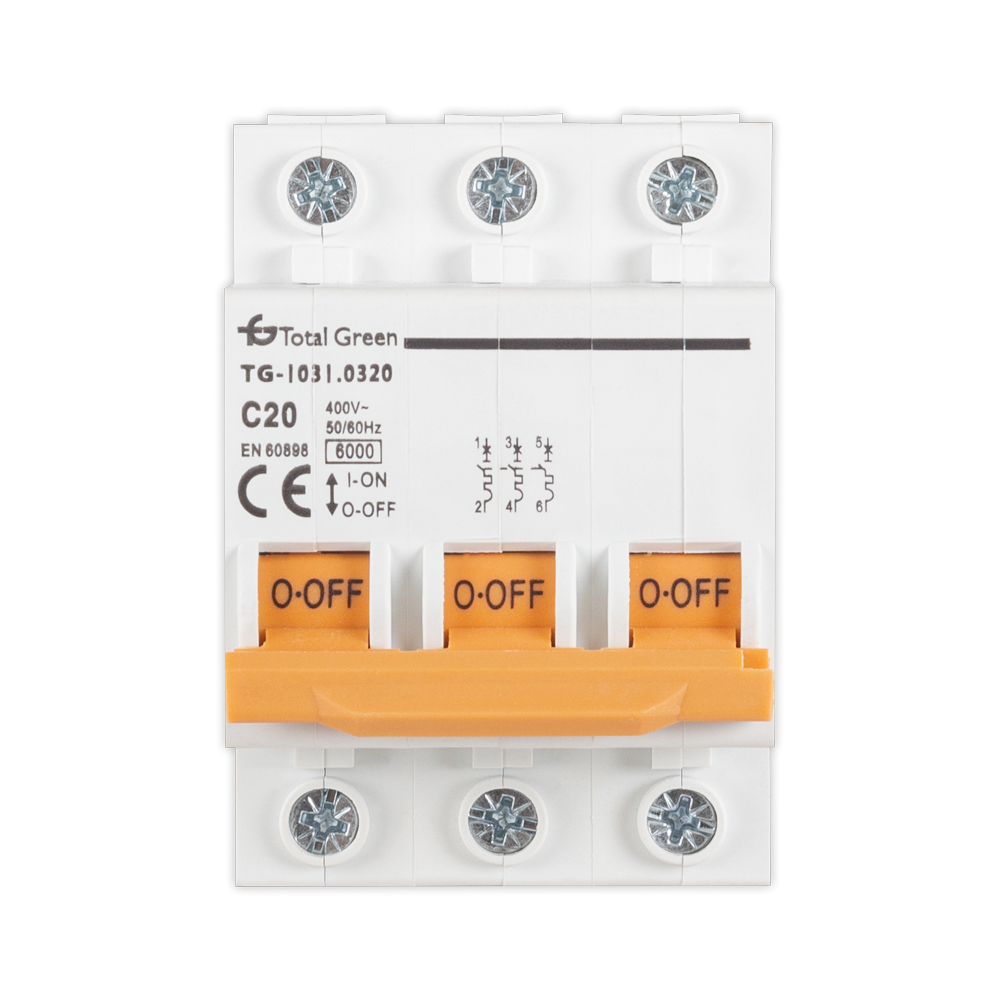

Intrerupatorul automat tripolar este destinat protectiei circuitelor electrice trifazate impotriva suprasarcinilor si a curენტilor de scurtcircuit. Cele trei poli permit intreruperea simultana a circuitului trifazat protejat, fiind o solutie potrivita pentru tablouri electrice si aplicatii unde este necesara protectia unei alimentari pe trei faze.

Aparatul are curent nominal de 20 A, curba caracteristica de declansare C si capacitate nominala de rupere de 6 kA. Functioneaza la frecventa nominala de 50-60 Hz. Curba C este utilizata in mod uzual pentru circuite cu receptoare care pot avea curenti de pornire moderati, alegerea protectiei urmand sa fie realizata in functie de caracteristicile circuitului si ale consumatorilor.

Montajul se realizeaza in tabloul electric, cu circuitul complet scos de sub tensiune. Conductoarele trebuie conectate corect la bornele fiecarui pol, iar sectiunea conductorilor, cuplul de strangere si configuratia tabloului trebuie stabilite conform documentatiei instalatiei si cerintelor proiectului. Protectia trebuie aleasa astfel incat curentul nominal si caracteristica de declansare sa corespunda cablului si sarcinii alimentate.

Pentru exploatare sigura, instalarea, verificarea si inlocuirea trebuie efectuate de personal calificat. Intrerupatorul automat nu inlocuieste masurile de protectie diferentiala, protectia la supratensiune sau impamantarea atunci cand acestea sunt necesare. Nu utilizati produsul daca prezinta deteriorari si respectati intotdeauna schemele de conectare si regulile aplicabile instalatiilor electrice.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat tripolar de 20 A?

Se utilizeaza pentru protectia unui circuit electric trifazat impotriva suprasarcinilor si scurtcircuitelor, cu intreruperea simultana a celor trei poli.

Ce inseamna curba de declansare C?

Curba C indica modul de declansare magnetica al intrerupatorului si este folosita in mod uzual pentru circuite cu curenti de pornire moderati. Alegerea corecta se face in functie de tipul sarcinii si de proiectul instalatiei.

Ce reprezinta capacitatea de rupere de 6 kA?

Aceasta valoare indica nivelul maxim al curentului de scurtcircuit pe care intrerupatorul il poate intrerupe in conditiile pentru care este proiectat. Verificarea curentului de scurtcircuit disponibil trebuie realizata la proiectarea tabloului electric.

Este necesara protectie diferentiala separata?

Da, atunci cand instalatia sau aplicatia necesita protectie la curenti reziduali, aceasta se asigura cu un dispozitiv diferential dedicat. Intrerupatorul automat protejeaza in principal la suprasarcina si scurtcircuit.

Cine trebuie sa monteze intrerupatorul automat?

Montajul si verificarea conexiunilor trebuie realizate de personal calificat, cu alimentarea electrica intrerupta si conform proiectului instalatiei.
