Descriere

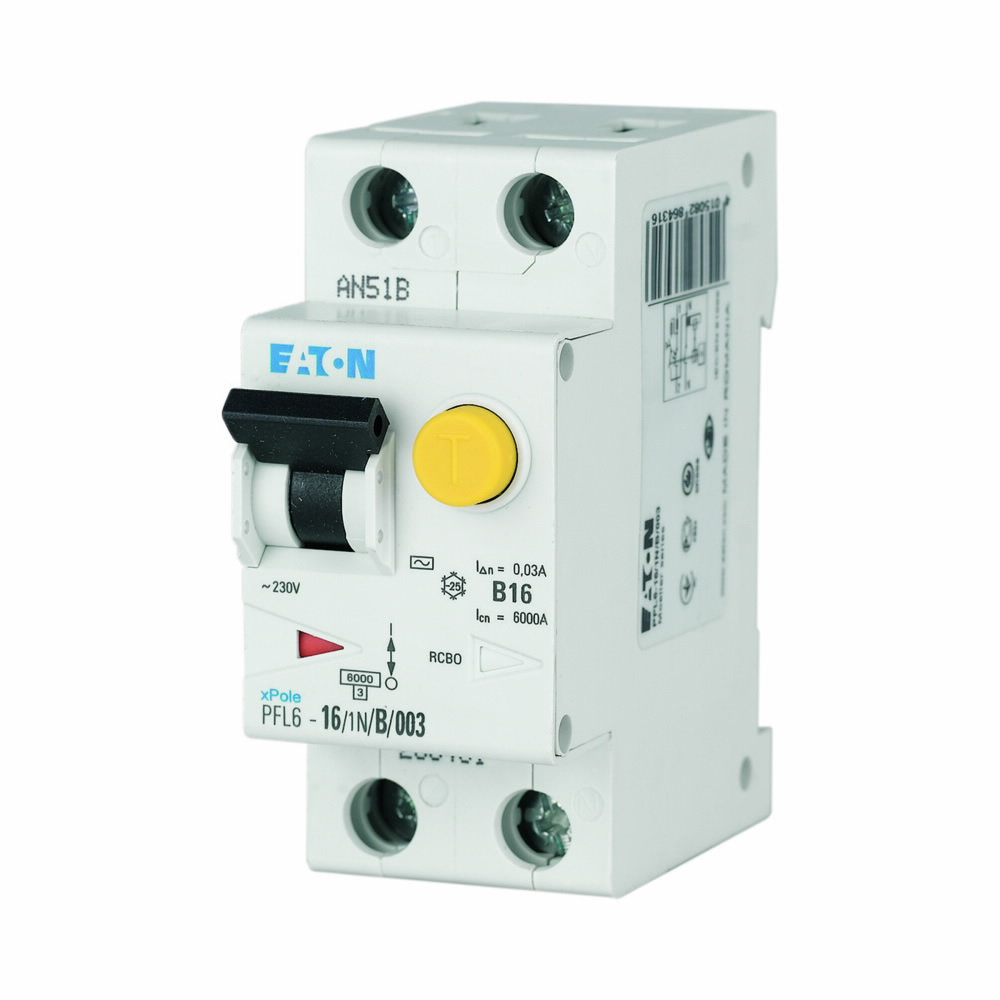

Acest intrerupator automat diferential combina functia de protectie diferentiala cu protectia magnetotermica intr-un singur aparat modular. Este destinat circuitelor monofazate din tablouri electrice rezidentiale sau comerciale, unde este necesara protectia persoanelor si a instalatiei impotriva curentilor reziduali, suprasarcinilor si scurtcircuitelor. Configuratia 1P+N asigura comutarea simultana a conductorului de faza si a nulului, iar polul protejat este cel de faza.

Aparatul are curent nominal de 10 A, caracteristica de declansare C si curent diferential nominal de 30 mA. Functioneaza la tensiunea nominala de 230 V AC, 50 Hz, cu domeniu de tensiune de utilizare 196-253 V. Capacitatea nominala de rupere este de 6 kA conform IEC/EN 61009, tensiunea nominala de izolatie este de 440 V AC, iar tensiunea nominala de tinere la impuls este de 4 kV. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Aparatul este conform cu IEC/EN 61009, are marcaj CE si este conform RoHS.

Montajul se realizeaza pe sina DIN, cu clema de fixare care permite demontarea dintr-un sistem existent de bare. Aparatul ocupa 2 module, avand dimensiuni aproximative de 86 mm adancime, 75 mm inaltime si 37 mm latime. Conectarea se face in borne superioare si inferioare tip lift, pentru conductoare cu sectiunea intre 1 si 25 mm2. Cuplul de strangere recomandat al bornelor este de 2 pana la 2,4 Nm; respectarea acestuia contribuie la obtinerea unui contact electric sigur.

Gradul de protectie al aparatului este IP20, iar in montaj incorporat este IP40. Este prevazut pentru utilizare la temperaturi ambientale intre -25 grade C si +40 grade C, iar pentru depozitare si transport intre -35 grade C si +60 grade C. Instalarea, alegerea tipului de protectie diferentiala, dimensionarea conductoarelor si verificarea periodica trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune si in conformitate cu proiectul electric si reglementarile aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential?

Combina protectia diferentiala la 30 mA cu protectia magnetotermica la suprasarcina si scurtcircuit, intr-un singur aparat modular.

Pentru ce tensiune si curent este potrivit?

Este destinat circuitelor monofazate la 230 V AC, 50 Hz, cu un curent nominal de 10 A.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N indica un aparat cu faza protejata si nul comutat simultan, cu doua poli in total.

Se poate monta in tablouri modulare standard?

Da. Aparatul este proiectat pentru montaj pe sina DIN si ocupa 2 module in tabloul electric.

Ce sectiune de conductor poate fi conectata?

Bornele permit conectarea conductoarelor cu sectiuni intre 1 si 25 mm2. Conectarea trebuie efectuata de personal calificat, cu respectarea cuplului de strangere recomandat.
