Descriere

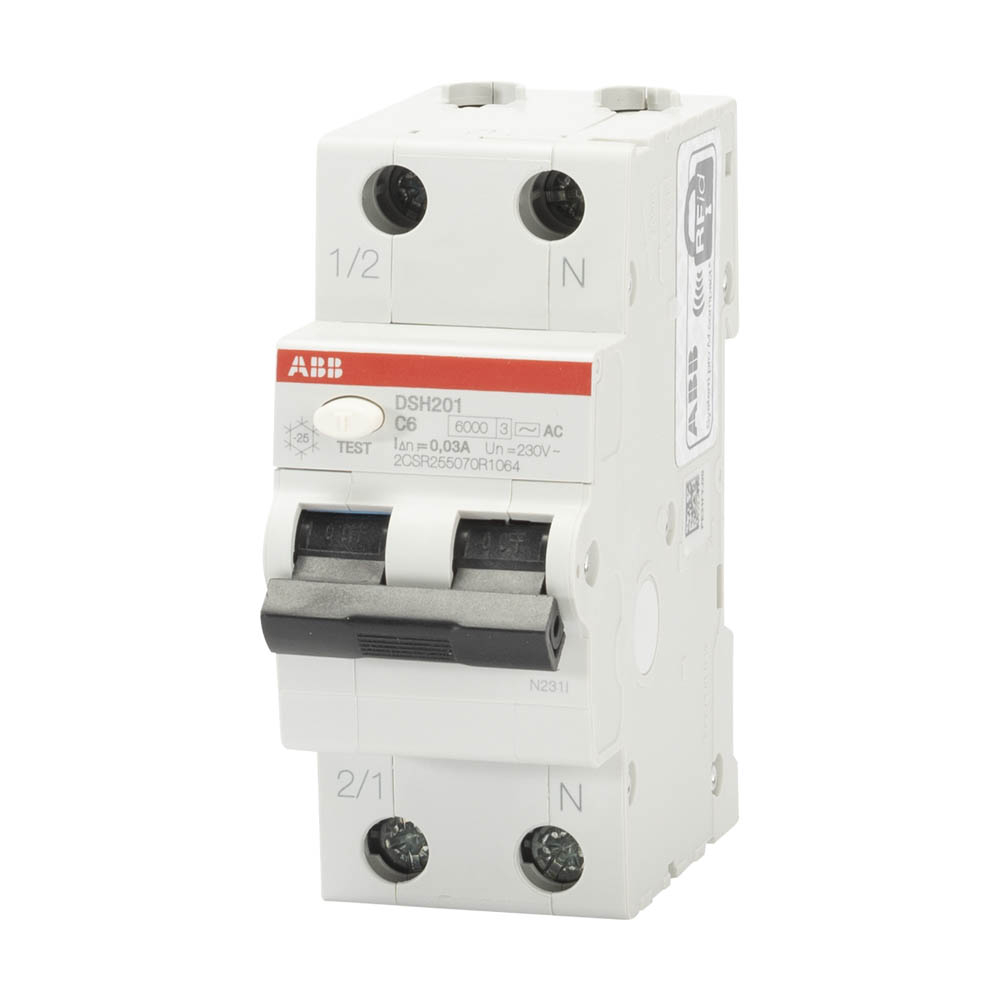

Acest intrerupator automat diferential cu protectie la supracurent este destinat circuitelor monofazate finale din tablouri electrice rezidentiale. Combina intr-o singura carcasa protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curenti de defect, fiind adecvat pentru circuite cu sarcini de pana la 6A. Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali, iar sensibilitatea de 30mA contribuie la protectia suplimentara la contact direct si la protectia la contact indirect, in conditiile unei instalatii proiectate corect.

Aparatul are configuratie 1P+N, cu un pol protejat si neutru comutat, curent nominal de 6A si caracteristica de declansare C. Capacitatea nominala de rupere la scurtcircuit este de 6kA conform IEC/EN 61009-1, iar capacitatea ultima de rupere este de 10kA conform IEC 60947-2, numai pentru incercarea la scurtcircuit. Functioneaza la tensiune nominala de 230V AC, 50Hz, are tensiune de izolatie de 500V AC, tensiune nominala de impuls suportata de 4kV si sensibilitate diferentiala nominala de 30mA. Produsul este realizat conform IEC/EN 61009-1 si IEC/EN 61009-2-1.

Montajul se realizeaza pe sina DIN de 35 mm, conform EN 60715. Aparatul ocupa 2 module, avand aproximativ 35 mm latime, 85 mm inaltime si 69 mm adancime. Bornele permit conectarea conductoarelor rigide sau flexibile cu sectiune de pana la 25 mm2 si sunt compatibile cu bare pieptene de pana la 10 mm2. Pentru o conexiune sigura se respecta marcajele bornelor, ordinea faza-neutru si cuplul de strangere recomandat de 2 Nm.

Este recomandata utilizarea in tablouri protejate, cu verificarea periodica a functionarii prin butonul de test. Carcasa are grad de protectie IP4X, iar maneta IP2X; produsul trebuie instalat exclusiv de personal calificat, cu alimentarea intrerupta. Domeniul de temperatura pentru exploatare este de la -25 grade C la +55 grade C, iar pentru depozitare de la -40 grade C la +70 grade C. Tipul AC nu este destinat aplicatiilor in care pot aparea curenti reziduali pulsatori sau componenta continua, caz in care trebuie selectat un tip de protectie diferentiala compatibil cu sarcina.

Intrebari frecvente

Ce protectii ofera acest intrerupator diferential?

Combina protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Sensibilitatea de 30mA este folosita pentru protectie suplimentara la contact direct si pentru protectia la contact indirect, in cadrul unei instalatii corect executate.

Pentru ce tip de curenti reziduali este potrivit tipul AC?

Tipul AC detecteaza curenti reziduali alternativi sinusoidali. Pentru echipamente electronice sau sarcini care pot genera curenti reziduali pulsatori ori componenta continua, trebuie verificat daca este necesar un aparat de tip A sau alt tip compatibil.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module pe sina DIN de 35 mm si are aproximativ 35 mm latime.

Poate fi utilizat pentru protectia unui circuit monofazat?

Da. Configuratia 1P+N este destinata circuitelor monofazate, cu protectia conductorului de faza si comutarea neutrului. Curentul nominal de 6A trebuie ales in functie de sectiunea conductoarelor, sarcina circuitului si proiectul instalatiei.

Care este rolul caracteristicii C?

Caracteristica C defineste pragul de declansare magnetica la curenti de scurtcircuit si este utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea curbei trebuie realizata de electrician in functie de tipul sarcinii si de parametrii instalatiei.
