Descriere

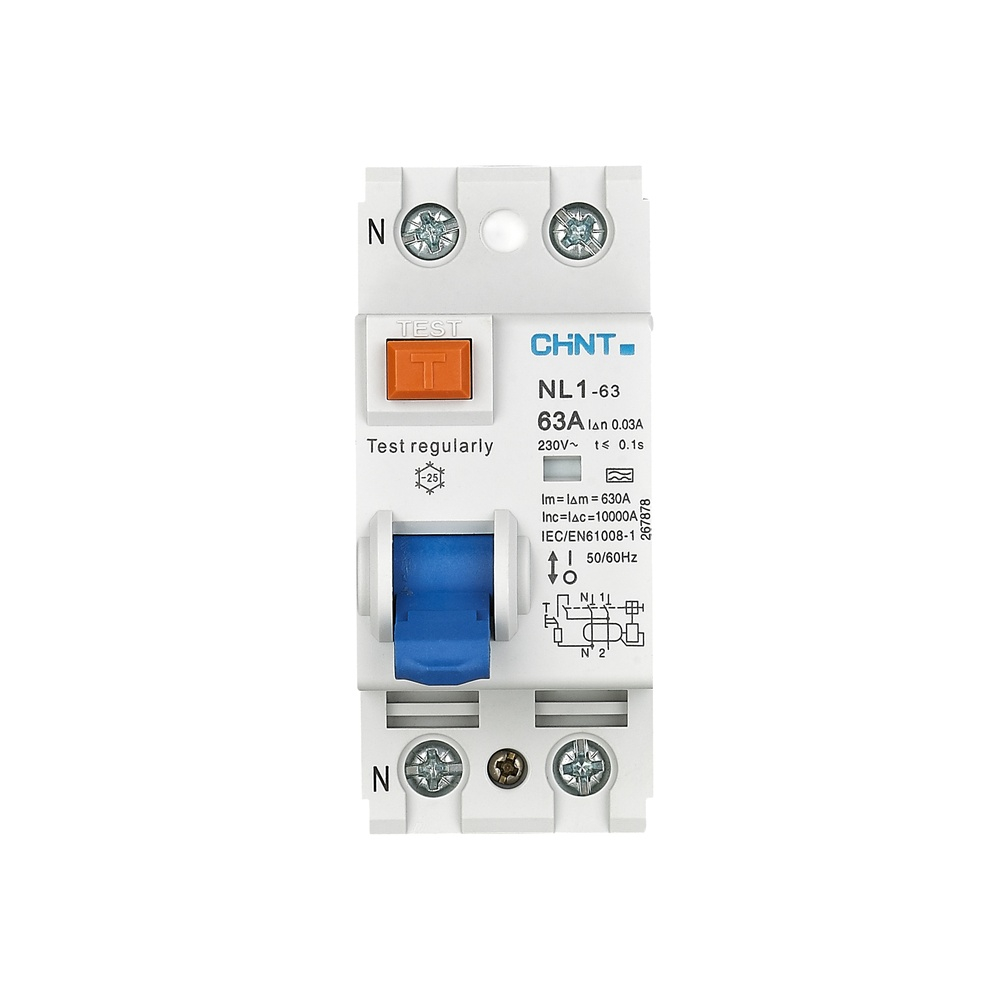

Intrerupatorul diferential RCCB este destinat protectiei diferentiale a circuitelor electrice monofazate. Acesta compara curentul care circula prin conductoarele active si declanseaza la aparitia unui curent rezidual, contribuind la protectia instalatiei in situatiile de defect de izolatie sau de scurgere spre pamant. Fiind un diferential pur, nu include protectie termica sau magnetica la suprasarcina si scurtcircuit.

Aparatul are 2 poli, curent nominal de 25A, sensibilitate diferentiala nominala de 30mA si este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Este destinat retelelor de 230V AC, la frecventa de 50/60Hz, si are capacitatea declarata de 6kA. Constructia ocupa 2 module DIN, cu dimensiuni de aproximativ 36 x 86 x 79 mm. Tensiunea nominala de izolatie este de 500V, tensiunea nominala de impuls este de 4kV, iar gradul de protectie este IP20.

Montajul se realizeaza in tablouri electrice, pe sina DIN, cu respectarea schemei de conexiuni inscriptionate pe aparat. Conductoarele active ale circuitului protejat trebuie trecute prin intrerupatorul diferential, iar circuitele din aval trebuie asociate cu protectii adecvate la supracurent. Pentru aplicatia certificata a variantei de 25A, se prevede protectie de rezerva in amonte cu siguranta fuzibila gG de 25A, conform conditiilor specificate de documentatia de produs.

Produsul este realizat conform IEC/EN 61008-1, are timp de deconectare sub 0,1 secunde, rezistenta mecanica de 2000 cicluri si rezistenta electrica de 2000 cicluri. Se utilizeaza la temperaturi ambientale intre -25 si 40 grade C, in medii cu grad de poluare 2. Alegerea tipului AC trebuie facuta numai pentru circuite compatibile cu acest tip de protectie diferentiala; instalarea, verificarea butonului de test si interventiile in tablou trebuie efectuate de personal calificat.

Intrebari frecvente

Ce inseamna ca este un intrerupator diferential pur?

Este un aparat RCCB care detecteaza curentii reziduali si declanseaza la defect de izolatie, dar nu protejeaza singur la suprasarcina sau scurtcircuit. Circuitul necesita protectie separata la supracurent.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230V AC, cu curent nominal de pana la 25A, atunci cand proiectul electric prevede protectie diferentiala de 30mA, tip AC.

Ce inseamna sensibilitatea de 30mA?

Valoarea de 30mA reprezinta curentul rezidual nominal la care aparatul este proiectat sa declanseze, pentru protectia suplimentara a persoanelor si a instalatiei la defecte de izolatie.

Se monteaza pe sina DIN?

Da. Aparatul este modular, se monteaza pe sina DIN si ocupa 2 module in tabloul electric.

Este necesara protectie suplimentara la scurtcircuit?

Da. Pentru ca este un RCCB fara protectie la supracurent, trebuie coordonat cu o protectie adecvata la suprasarcina si scurtcircuit, conform proiectului si documentatiei tehnice.
