Descriere

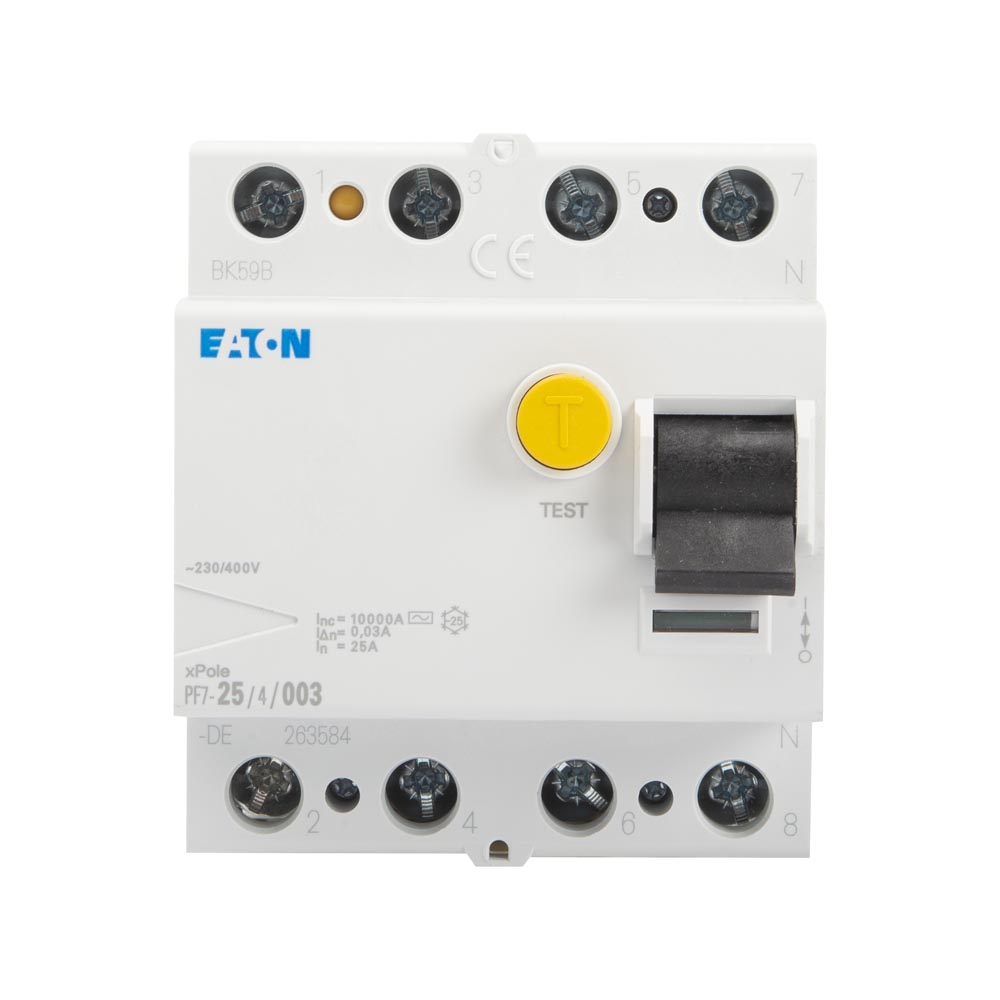

Acest intrerupator diferential este destinat protectiei circuitelor electrice trifazate cu nul, avand configuratie 3P+N si patru poli. Detecteaza curentii diferentiali reziduali de tip sinusoidal alternativ si este recomandat pentru tablouri electrice rezidentiale, comerciale sau aplicatii tehnice unde este necesara protectia la curenti de defect fata de pamant.

Aparatul are curent nominal de 25A, curent diferential nominal de 300mA si functionare de tip AC. Tensiunea nominala este de 230V la frecventa de 50Hz, tensiunea nominala de izolatie Ui este de 440V, iar tensiunea nominala de tinere la impuls Uimp este de 4kV. Curentul nominal de scurta durata Icw este de 10kA. Echipamentul are latime de 4 module, grad de protectie IP20 si permite montarea de accesorii compatibile.

Montajul se realizeaza pe sina DIN in tabloul electric. Bornele permit conectarea conductoarelor rigide cu sectiuni intre 1.5 si 35 mm2, respectiv a conductoarelor multifilare cu sectiuni intre 1.5 si 16 mm2. Conectarea trebuie efectuata conform schemei electrice a instalatiei, cu respectarea identificarii fazelor si a conductorului de nul.

Produsul trebuie instalat numai de personal calificat, intr-un tablou corespunzator si fara tensiune pe circuit in timpul lucrarilor. Este destinat utilizarii la temperaturi ambientale intre minus 25 si plus 40 grade C, in medii cu grad de poluare 2. Gradul IP20 protejeaza impotriva contactului accidental cu partile active, insa aparatul necesita montaj intr-o incinta electrica adecvata.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator diferential?

Este potrivit pentru circuite trifazate cu nul, datorita configuratiei 3P+N cu 4 poli. Se monteaza in tablouri electrice pe sina DIN.

Ce sensibilitate diferentiala are aparatul?

Curentul diferential nominal este de 300mA. Acest nivel este utilizat in special pentru protectia instalatiilor si pentru reducerea riscului asociat curentilor de defect fata de pamant.

Ce tip de curent rezidual detecteaza?

Este un model tip AC, destinat detectarii curentilor diferentiali reziduali alternativi sinusoidali.

Ce sectiuni de conductor pot fi conectate?

Bornele accepta conductoare rigide cu sectiuni intre 1.5 si 35 mm2 si conductoare multifilare cu sectiuni intre 1.5 si 16 mm2.

Este necesara instalarea de catre un electrician?

Da. Montajul, conectarea si verificarea functionarii trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune si conform normelor electrice aplicabile.
