Descriere

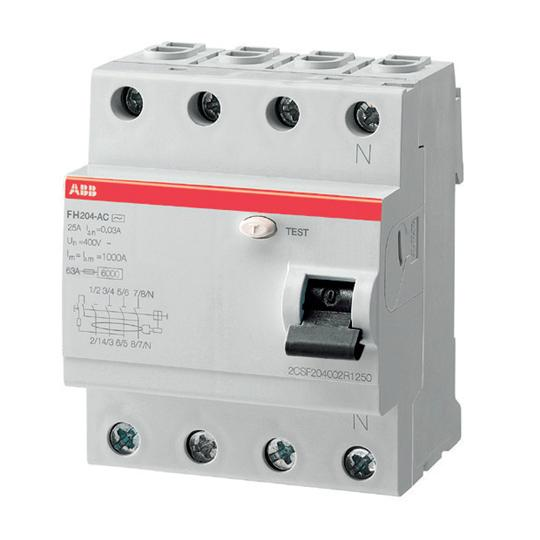

Intrerupatorul diferential RCCB cu 4 poli este conceput pentru detectarea curentilor reziduali de tip alternativ sinusoidal si deconectarea circuitului atunci cand acestia ating pragul nominal de 300 mA. Este potrivit pentru protectia instalatiilor electrice trifazate, inclusiv a circuitelor de distributie din tablouri rezidentiale, comerciale sau industriale, unde este necesara protectia la defecte de izolatie si curenti de scurgere la pamant.

Aparatul are curent nominal de 25 A, tensiune nominala de lucru de 400 V AC, frecventa nominala de 50/60 Hz si configuratie 4P. Sensibilitatea diferentiala nominala este de 300 mA, iar tipul AC indica detectarea curentilor reziduali alternativi sinusoidali. Echipamentul are 4 module, adancime de montaj de 69 mm, tensiune nominala de izolatie Ui de 500 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Este realizat conform standardului IEC/EN 61008, are grad de protectie IP2X si capacitate nominala de rupere conditionata de 6 kA.

Montajul se realizeaza pe sina DIN in interiorul unui tablou electric adecvat. Se conecteaza pe toate cele patru conductoare ale circuitului, iar bornele permit conectarea conductoarelor rigide cu sectiuni de pana la 25 mm2 si a conductoarelor multifilare cu sectiuni intre 10 si 25 mm2. Dimensiunea de 4 module trebuie luata in calcul la proiectarea spatiului disponibil in tablou.

Acest intrerupator diferential nu este un aparat de protectie la suprasarcina sau scurtcircuit, de aceea trebuie asociat in instalatie cu protectii adecvate impotriva supracurentilor, dimensionate conform circuitului si proiectului electric. Instalarea, verificarea conexiunilor si testarea periodica trebuie efectuate de personal calificat, cu alimentarea intrerupta. Domeniul de temperatura de functionare este de la -25 grade C la 55 grade C.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator diferential?

Este destinat circuitelor trifazate 230/400 V AC, cu patru poli, utilizate in tablouri de distributie rezidentiale, comerciale sau industriale.

Ce inseamna sensibilitatea diferentiala de 300 mA?

Aparatul declanseaza la detectarea unui curent rezidual nominal de 300 mA. Alegerea sensibilitatii trebuie facuta conform proiectului electric, aplicatiei si cerintelor de protectie ale instalatiei.

Protejeaza si la suprasarcina sau scurtcircuit?

Nu. Fiind un intrerupator diferential RCCB, necesita asocierea cu sigurante automate sau alte dispozitive de protectie la supracurent, corect dimensionate pentru circuit.

Cum se monteaza in tablou?

Se fixeaza pe sina DIN si ocupa 4 module. Conectarea trebuie realizata de personal calificat, cu respectarea schemei de cablare, a sectiunilor admise pentru conductori si a regulilor de siguranta electrica.

Ce tip de curenti reziduali detecteaza?

Este un aparat de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali.
