Descriere

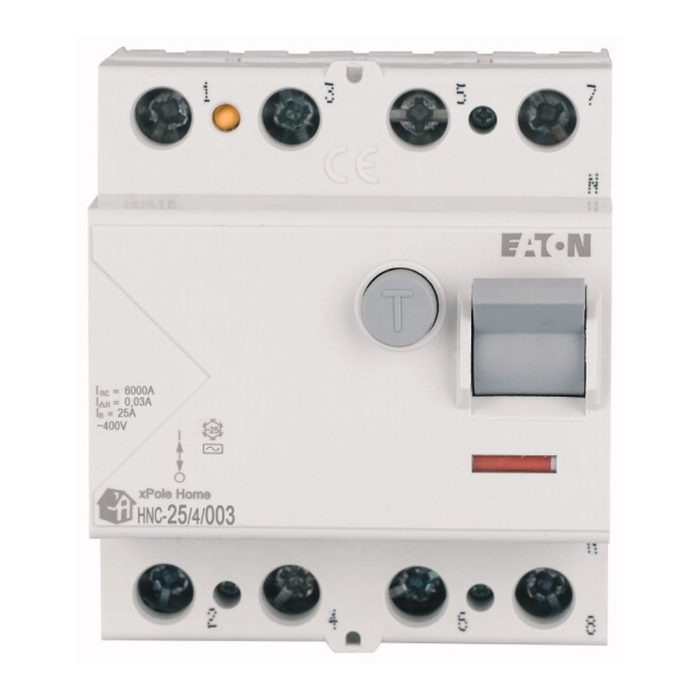

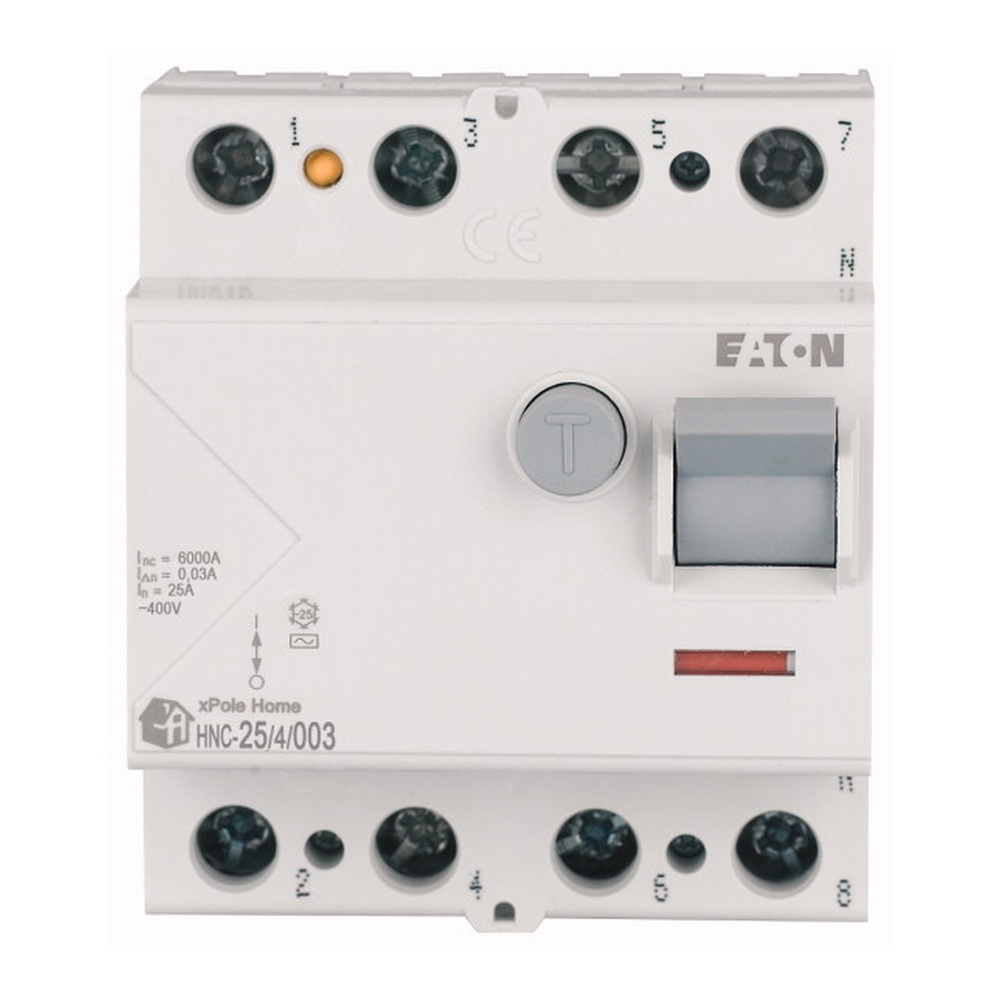

Acest intrerupator diferential RCCB este destinat protectiei circuitelor electrice impotriva curentilor reziduali de defect, contribuind la reducerea riscului de electrocutare si la protectia instalatiei in cazul defectelor de izolatie. Configuratia cu 4 poli il recomanda pentru circuite trifazate, fiind adecvat pentru tablouri electrice din locuinte si aplicatii comerciale usoare. Aparatul este sensibil la curent alternativ sinusoidal, fiind de tip AC, si are declansare fara temporizare intentionala.

Caracteristicile confirmate includ curent nominal de 25 A, curent diferential nominal de 30 mA si rezistenta nominala la scurtcircuit de 6 kA. Aparatul are 4 poli, rezistenta la curent de impuls de 250 A, dimensiuni de 70 mm latime, 80 mm inaltime si 76 mm adancime, precum si o masa de 0,298 kg. Respecta cerintele IEC/EN 61008 si este conform RoHS. Este prevazut cu functie de blocare.

Montajul se realizeaza in tabloul electric, cu respectarea schemei de conectare, a ordinii conductorilor si a cerintelor proiectului electric. Gama este conceputa pentru instalare si cablare eficienta, inclusiv pentru conectarea cu bare de distributie compatibile si conductori dimensionati corespunzator. Se recomanda ca instalarea, verificarea si testarea periodica a functionarii sa fie efectuate de personal electric autorizat.

Intrerupatorul diferential tip AC este destinat detectarii curentilor reziduali alternativi si nu inlocuieste protectia la suprasarcina sau scurtcircuit a unui intrerupator automat ori a unei sigurante fuzibile. Alegerea tipului de protectie trebuie corelata cu natura consumatorilor din circuit. Temperatura maxima de functionare declarata este de 55 grade C; peste 40 grade C, curentul continuu maxim admisibil se reduce cu 3 procente pentru fiecare grad C suplimentar.

Intrebari frecvente

Pentru ce este utilizat un intrerupator diferential de 30 mA?

Este utilizat pentru detectarea curentilor reziduali de defect si pentru deconectarea rapida a circuitului, contribuind la protectia persoanelor si a instalatiei electrice.

Este potrivit pentru circuite trifazate?

Da. Aparatul are 4 poli si este destinat utilizarii in circuite trifazate, cu configurarea corecta a conductoarelor in tabloul electric.

Ce tip de curenti reziduali detecteaza?

Este un aparat de tip AC, sensibil la curenti reziduali alternativi sinusoidali. Pentru circuite cu echipamente electronice sau variatoare trebuie verificat daca este necesar un diferential de tip A sau alt tip recomandat de proiectant.

Ofera protectie la suprasarcina si scurtcircuit?

Nu. Este un intrerupator diferential RCCB si trebuie asociat cu o protectie adecvata la suprasarcina si scurtcircuit, dimensionata pentru circuitul protejat.

Care sunt conditiile de temperatura declarate?

Temperatura maxima de functionare este de 55 grade C. Peste 40 grade C, curentul continuu maxim admisibil se reduce cu 3 procente pentru fiecare grad C suplimentar.
