Descriere

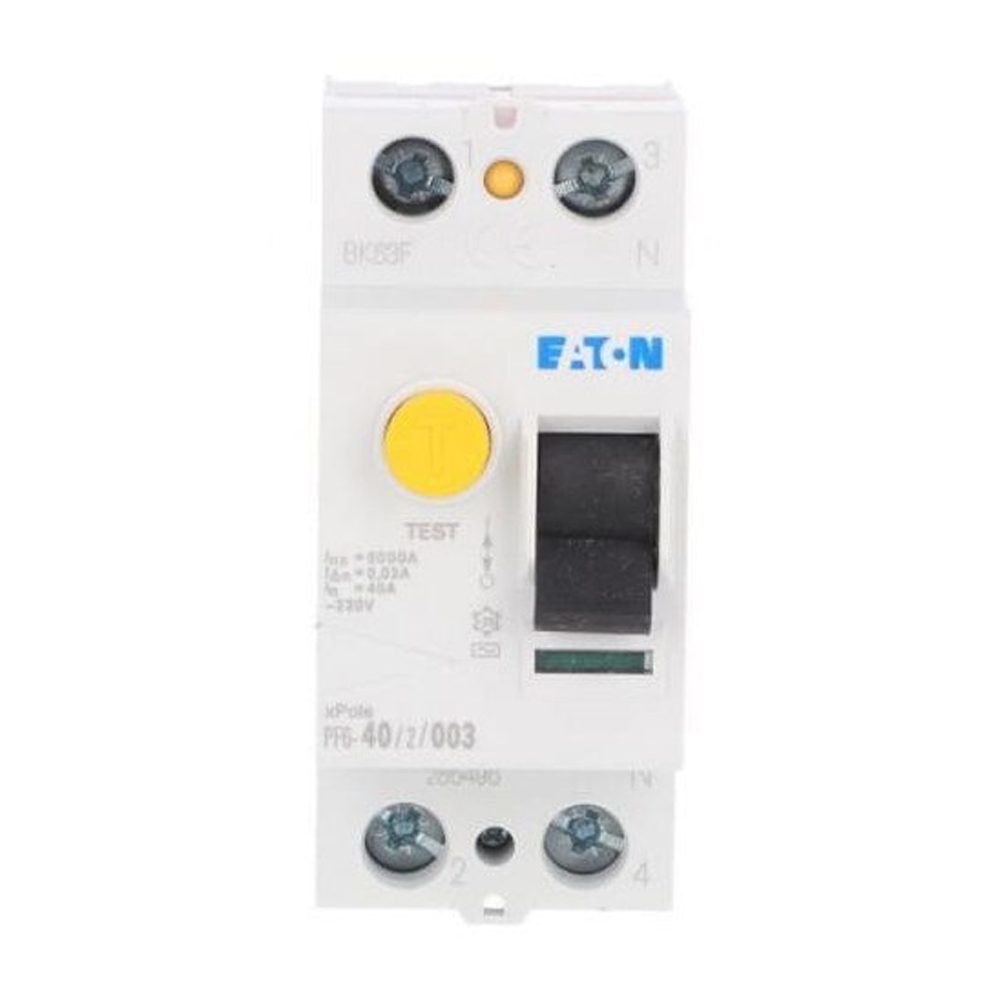

Acest intrerupator diferential RCCB cu 2 poli este destinat detectarii curentilor reziduali alternativi si deconectarii rapide a circuitului la aparitia unei scurgeri la pamant. Este recomandat pentru circuite monofazate din tablouri electrice rezidentiale si comerciale, unde protectia suplimentara a persoanelor la curenti de defect este necesara. Fiind un aparat diferential de tip AC, este sensibil la curenti reziduali alternativi sinusoidali.

Aparatul are curent nominal de 40 A, sensibilitate diferentiala nominala de 30 mA si capacitate nominala la scurtcircuit de 6 kA. Functioneaza la tensiune nominala de utilizare de pana la 230 V AC si are tensiune nominala de izolatie de 440 V. Constructia ocupa 2 module, cu dimensiuni de 35 mm latime, 80 mm inaltime si 76 mm adancime. Capacitatea nominala de inchidere si intrerupere diferentiala este de 500 A, iar protectia la curent de impuls este de 250 A.

Conectarea se realizeaza in tabloul electric, cu respectarea schemei de cablare specifice unui dispozitiv bipolar pentru retele monofazate de 230 V AC. Bornele accepta conductori rigizi cu sectiuni intre 1,5 si 35 mm2, precum si conductori flexibili de pana la 2 x 16 mm2. Pentru functionare corecta, faza si neutrul circuitului protejat trebuie trecute prin aparat, iar circuitele trebuie dimensionate si protejate in conformitate cu proiectul instalatiei.

Produsul este conform cu standardul IEC EN 61008 si cerintele RoHS. Gradul de protectie este IP20, iar montarea intr-o carcasa sau tablou adecvat poate asigura IP40. Temperatura maxima de functionare este de 60 grade C; peste 40 grade C, curentul continuu admis trebuie redus cu 2,5 procente pentru fiecare grad C suplimentar. Intrerupatorul diferential nu inlocuieste protectia la suprasarcina si scurtcircuit, astfel ca se utilizeaza impreuna cu aparate de protectie dimensionate corespunzator.

Intrebari frecvente

Ce protectie ofera acest intrerupator diferential?

Detecteaza curentii reziduali alternativi si deconecteaza circuitul atunci cand curentul de defect atinge 30 mA, contribuind la protectia suplimentara a persoanelor si instalatiei.

Poate fi utilizat intr-un circuit monofazat?

Da. Aparatul este bipolar si este destinat utilizarii la tensiuni de pana la 230 V AC, pentru aplicatii monofazate.

Inlocuieste protectia la suprasarcina si scurtcircuit?

Nu. Este un dispozitiv RCCB si trebuie utilizat impreuna cu o protectie separata la suprasarcina si scurtcircuit, aleasa conform configuratiei circuitului.

Ce conductori pot fi conectati la borne?

Bornele accepta conductori rigizi cu sectiuni intre 1,5 si 35 mm2 si conductori flexibili de pana la 2 x 16 mm2.

Este potrivit pentru orice tip de consumator?

Este de tip AC, sensibil la curenti reziduali alternativi sinusoidali. Pentru consumatori care pot genera componente reziduale pulsatorii sau continue, tipul de protectie diferentiala trebuie ales de un electrician calificat in functie de aplicatie.
