Descriere

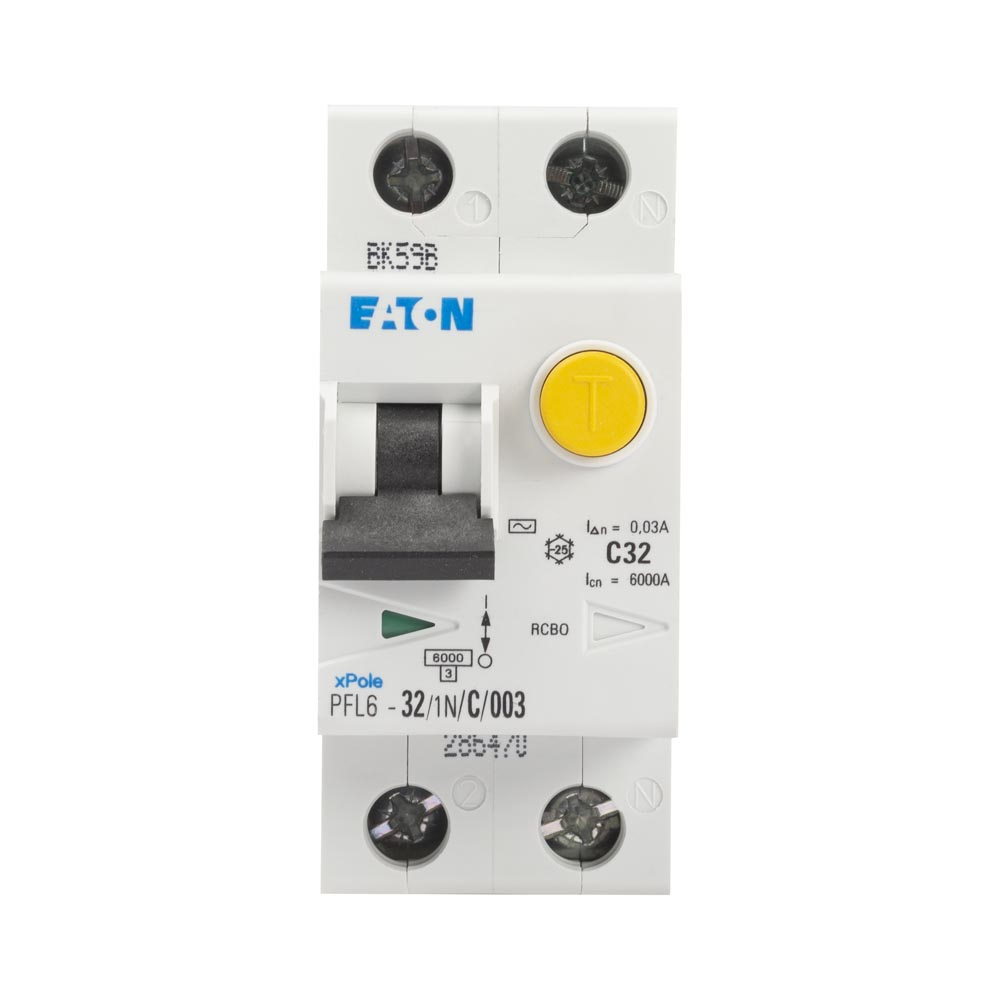

Acest intrerupator diferential cu protectie la supracurent, de tip RCBO, reuneste intr-un singur aparat functia de protectie diferentiala si protectia la suprasarcina sau scurtcircuit. Este conceput pentru circuite monofazate din tablouri electrice rezidentiale si comerciale, unde este necesara protectia unei faze si a conductorului de nul comutat simultan.

Aparatul are configuratie 1P+N, cu un pol protejat si doi poli totali. Curentul nominal este de 32 A, caracteristica de declansare magnetotermica este curba C, iar curentul diferential nominal este de 30 mA. Functioneaza la 230 V AC, 50 Hz, are tensiunea nominala de izolatie Ui de 440 V si tensiunea nominala de tinere la impuls Uimp de 4 kV. Capacitatea nominala de rupere conform EN 61009 si EN 61009-1 este de 6 kA, iar tipul protectiei diferentiale este AC.

Constructia are latimea de 2 module, dimensiuni de 37 x 75 x 86 mm si adancime incorporata de 69,5 mm. Conductorii rigizi sau multifilari acceptati au sectiuni cuprinse intre 1 si 25 mm2. Nulul este comutat simultan, iar clasa de limitare a curentului este 3. Produsul este marcat CE si conform RoHS.

Montajul, dimensionarea circuitului si conectarea conductoarelor trebuie realizate numai cu alimentarea oprita, de personal calificat, cu respectarea schemei de conexiuni si a normativelor aplicabile. Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau intr-o carcasa adecvata, ferita de acces direct si adaptata conditiilor de exploatare. Temperatura ambianta declarata pentru functionare este intre -25 si 40 grade C.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential?

Este un aparat RCBO, care combina protectia diferentiala la curenti reziduali cu protectia magnetotermica la suprasarcina si scurtcircuit.

Pentru ce circuite este potrivit?

Este destinat circuitelor monofazate de 230 V AC, cu curent nominal de pana la 32 A, in tablouri electrice rezidentiale si comerciale.

Ce inseamna sensibilitatea de 30 mA?

Curentul diferential nominal de 30 mA reprezinta pragul de sensibilitate al protectiei diferentiale declarat pentru aparat.

Cate module ocupa in tablou?

Aparatul are latimea de 2 module si dimensiunile de 37 x 75 x 86 mm.

Poate fi montat fara carcasa de protectie?

Nu este recomandat. Gradul de protectie IP20 impune instalarea intr-un tablou sau intr-o carcasa potrivita, iar conectarea trebuie executata de personal calificat.
