Descriere

Acest intrerupator diferential este un dispozitiv de protectie pentru circuite trifazate cu conductor de nul, utilizat in tablouri electrice rezidentiale si comerciale. Detecteaza curentii reziduali alternativi sinusoidali si intrerupe circuitul atunci cand valoarea curentului de defect atinge pragul nominal de 30 mA, contribuind la protectia persoanelor si la limitarea riscului asociat defectelor de izolatie. Este o solutie potrivita pentru circuite de distributie si consumatori compatibili cu protectia diferentiala de tip AC.

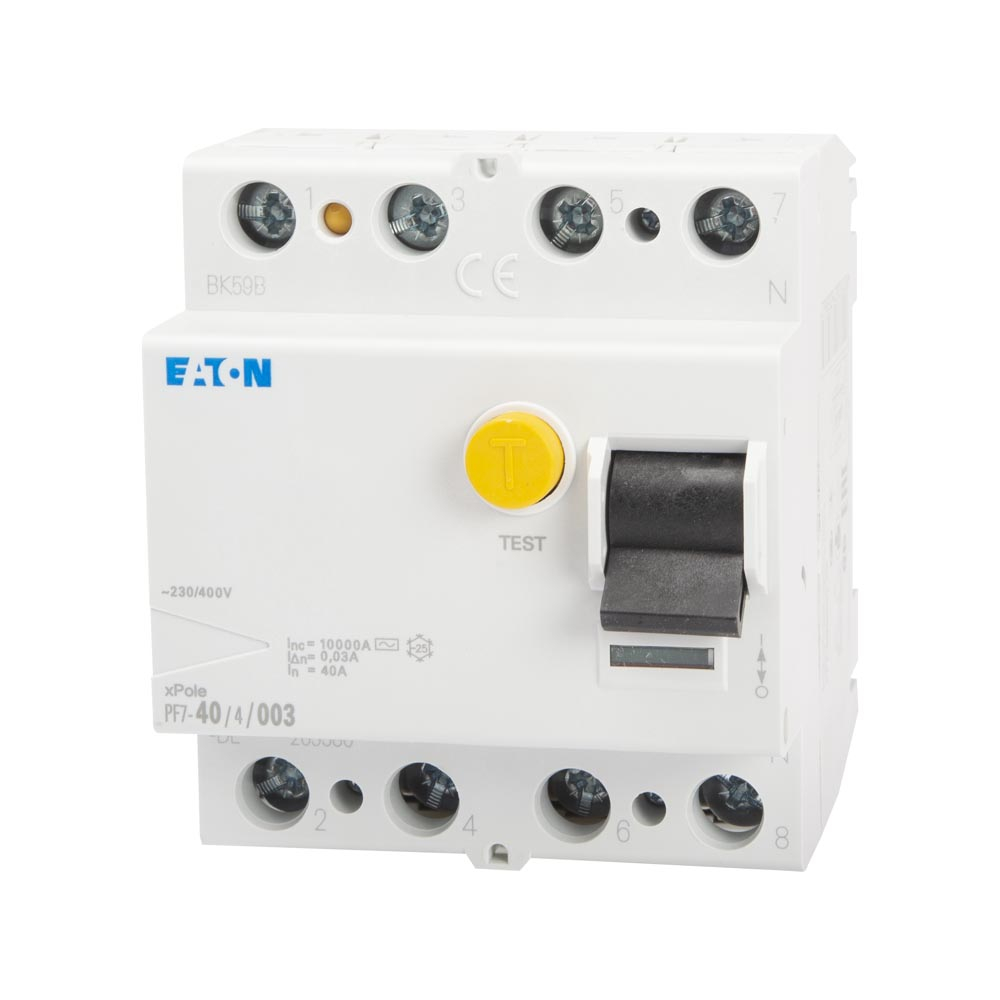

Aparatul are 4 poli, curent nominal de 40 A, sensibilitate diferentiala nominala de 0,03 A si capacitate nominala de rupere de 10 kA. Functioneaza la tensiune nominala de 400 V AC si frecventa de 50 Hz, avand tensiune nominala de izolatie Ui de 440 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Constructia este conforma cu IEC EN 61008 si RoHS. Dimensiunile exterioare sunt de 70 mm latime, 80 mm inaltime si 76 mm adancime, iar aparatul ocupa 4 module in tablou.

Montajul se realizeaza pe sina DIN, in interiorul unui tablou electric adecvat. Adancimea de incorporare este de aproximativ 69,5 mm. Bornele permit conectarea conductoarelor rigide cu sectiuni de la 1,5 la 35 mm2 si a conductoarelor multifilare cu sectiuni de la 1,5 la 16 mm2. Pentru o functionare corecta, conductoarele de faza si nul trebuie conectate conform schemei electrice si marcajelor de pe aparat, iar dimensionarea conductoarelor si a protectiilor din amonte trebuie realizata pentru curentul circuitului.

Gradul de protectie este IP20, astfel ca aparatul necesita montare intr-o carcasa sau intr-un tablou care asigura protectia corespunzatoare impotriva atingerii partilor active si a influentelor externe. Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali; pentru aplicatii care pot genera componente pulsatorii sau curenti reziduali continui este necesara alegerea unui tip de protectie diferentiala corespunzator sarcinii. Intrerupatorul diferential nu inlocuieste protectia la suprasarcina si scurtcircuit, fiind necesara coordonarea cu o siguranta automata sau cu alta protectie adecvata. Temperatura maxima de functionare este de 60 grade C, iar peste 40 grade C curentul admisibil continuu trebuie redus cu 2,5 procente pentru fiecare grad C suplimentar.

Intrebari frecvente

Pentru ce tip de circuite este recomandat acest intrerupator diferential?

Este destinat circuitelor trifazate cu nul, utilizate in tablouri electrice rezidentiale si comerciale, atunci cand este necesara detectarea curentilor reziduali alternativi sinusoidali de tip AC.

Ce inseamna sensibilitatea de 30 mA?

Sensibilitatea de 30 mA reprezinta curentul diferential nominal la care dispozitivul declanseaza. Aceasta valoare este utilizata in mod obisnuit pentru protectia suplimentara impotriva electrocutarii in instalatii electrice.

Asigura protectie la suprasarcina si scurtcircuit?

Nu. Un intrerupator diferential protejeaza la curenti reziduali. Protectia la suprasarcina si scurtcircuit trebuie asigurata separat, printr-o siguranta automata sau printr-un dispozitiv de protectie coordonat corespunzator.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN si ocupa 4 module. Instalarea trebuie efectuata in tablou electric, cu respectarea schemei de conectare si a cerintelor instalatiei.

Cand este necesar un diferential de alt tip decat AC?

Tipul AC este destinat curentilor reziduali alternativi sinusoidali. Pentru echipamente electronice, redresoare, invertoare sau alte sarcini care pot produce curenti reziduali pulsatorii ori continui, tipul diferential trebuie ales conform caracteristicilor consumatorului si proiectului electric.
