Descriere

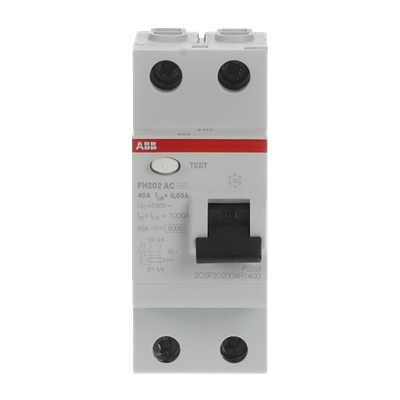

Acest intrerupator diferential pur este destinat detectarii curentilor reziduali spre pamant si deconectarii rapide a circuitului la atingerea pragului nominal de 30 mA. Este o solutie pentru tablouri electrice rezidentiale si aplicatii similare, utilizata pentru protectia suplimentara a persoanelor si a instalatiei in circuite monofazate. Fiind un dispozitiv diferential pur, nu include protectie magnetotermica la suprasarcina sau scurtcircuit.

Aparatul are 2 poli, curent nominal de 40 A, tensiune nominala si tensiune operationala de 230 V AC la 50 Hz, precum si tip de curent rezidual AC. Sensibilitatea diferentiala nominala este de 30 mA, caracteristica de declansare este instantanee, iar curentul conditionat de scurtcircuit este de 6 kA. Capacitatea nominala de rupere la scurtcircuit in serviciu este de 1 kA, tensiunea de izolatie este de 500 V, iar tensiunea nominala de tinere la impuls este de 4 kV. Produsul este realizat conform IEC EN 61008.

Montajul se face pe sina DIN, intr-un spatiu de 2 module, cu latime neta de 35 mm. Dimensiunile nete declarate sunt 35 mm latime, 69 mm inaltime si 85 mm adancime lungime, iar adancimea de incorporare este de 69 mm. Bornele sunt prevazute pentru conductoare multifilare cu sectiuni intre 10 si 25 mm2 si pentru conductoare rigide cu sectiune de 25 mm2. Pierderea de putere la curent nominal este de 2.4 W pe pol.

Pentru protectie corecta la supracurent si scurtcircuit, aparatul trebuie asociat in instalatie cu un intrerupator automat sau cu sigurante fuzibile dimensionate corespunzator. Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali; alegerea tipului de protectie trebuie corelata cu natura receptoarelor din circuit. Gradul de protectie este IP2X, iar domeniul declarat pentru functionare este intre minus 5 si plus 40 grade C. Instalarea, verificarea si testarea periodica trebuie realizate de personal calificat, in conformitate cu proiectul instalatiei si reglementarile aplicabile.

Intrebari frecvente

Este un intrerupator automat cu protectie la suprasarcina?

Nu. Este un intrerupator diferential pur, destinat protectiei la curenti reziduali. Pentru suprasarcina si scurtcircuit trebuie utilizat impreuna cu un intrerupator automat sau cu sigurante fuzibile adecvate.

Pentru ce tensiune este destinat?

Este destinat circuitelor monofazate cu tensiune nominala de 230 V AC si frecventa de 50 Hz.

Ce inseamna sensibilitate de 30 mA?

Valoarea de 30 mA reprezinta curentul rezidual nominal la care dispozitivul declanseaza. Aceasta sensibilitate este folosita uzual pentru protectia suplimentara a persoanelor in circuitele corespunzator proiectate.

Ce tip de curent rezidual detecteaza?

Este un dispozitiv de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru receptoare care pot genera alte forme de curent rezidual trebuie verificat tipul diferential necesar in proiectul instalatiei.

Cum se monteaza in tablou?

Se monteaza pe sina DIN si ocupa 2 module. Conectarea conductoarelor si coordonarea cu protectia la supracurent trebuie realizate de un electrician calificat.
