Descriere

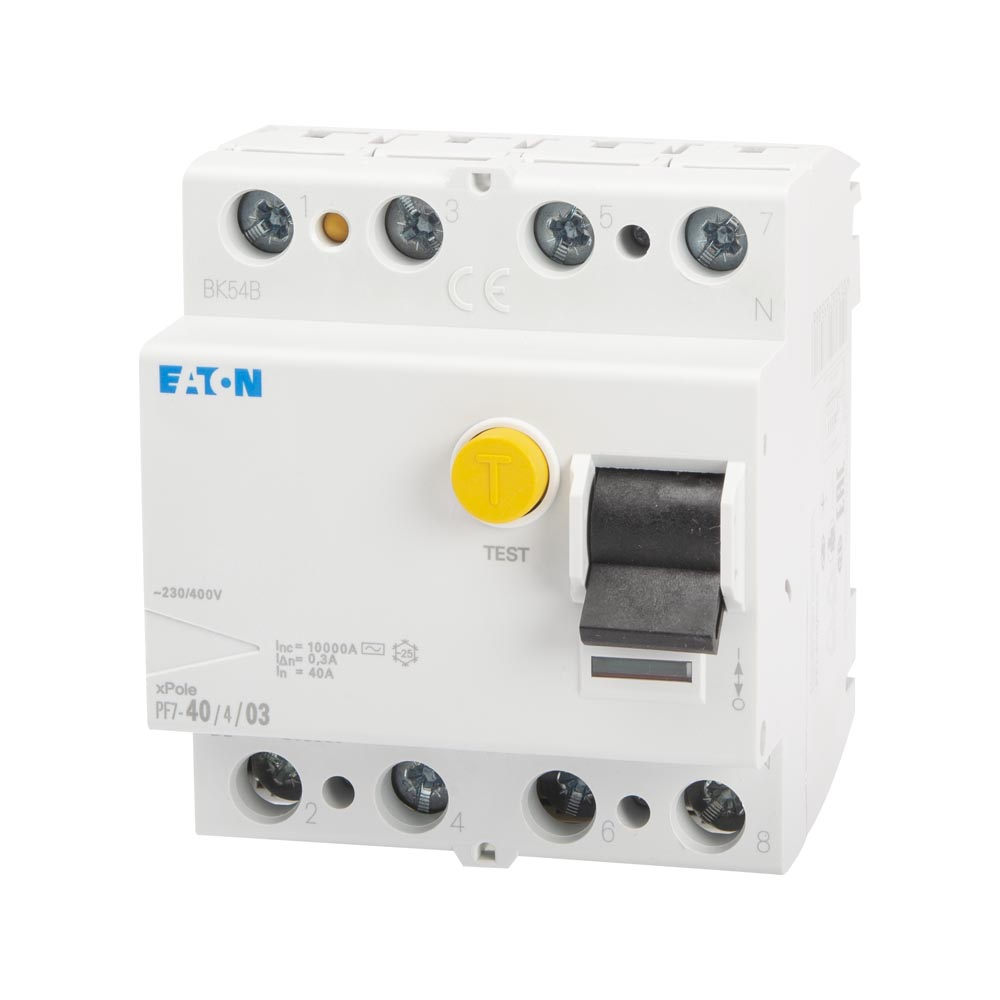

Acest intrerupator diferential tetrapolar este destinat instalatiilor electrice rezidentiale si comerciale alimentate in curent alternativ. Detecteaza curentii diferentiali reziduali de tip sinusoidal AC si declanseaza la un curent diferential nominal de 300 mA. Este o solutie potrivita pentru tablouri trifazate in care este necesara supravegherea izolatiei circuitelor si protectia la curenti de defect fata de pamant.

Aparatul are curent nominal de 40 A, 4 poli, tensiune nominala de utilizare 230/400 V AC si frecventa nominala de 50 Hz. Sensibilitatea este de 300 mA, iar rezistenta nominala la scurtcircuit Icn este de 10 kA. Functioneaza cu tensiuni de test intre 184 si 440 V AC, are tensiune nominala de izolatie Ui de 440 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Constructia este partial rezistenta la curenti de impuls de 250 A, are grad de protectie IP20 si respecta standardul IEC/EN 61008, cu conformitate RoHS.

Montajul se realizeaza pe sina DIN in tablouri electrice, iar aparatul ocupa 4 module. Dimensiunile sunt de aproximativ 70 mm latime, 80 mm inaltime si 76 mm adancime. Conductoarele conectabile pot avea sectiuni intre 1,5 si 35 mm2 pentru conductori rigizi si intre 1,5 si 16 mm2 pentru conductori multifilari. Aparatul permite utilizarea de accesorii dedicate pentru semnalizare, comanda de la distanta sau interblocare, in functie de configuratia tabloului.

Intrerupatorul diferential tip AC este destinat detectarii curentilor reziduali alternativi sinusoidali si nu inlocuieste protectia la suprasarcina sau scurtcircuit, care trebuie asigurata prin aparate de protectie coordonate in amonte. Instalarea, dimensionarea circuitului si alegerea protectiilor asociate trebuie realizate de personal calificat, cu respectarea schemei electrice, a normativelor aplicabile si a conditiilor de montaj din tablou. Gradul IP20 presupune instalarea intr-o carcasa sau intr-un tablou care asigura protectia necesara la atingere si la influentele mediului.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator diferential?

Este destinat instalatiilor electrice trifazate de 230/400 V AC, utilizate in tablouri rezidentiale si comerciale.

Ce inseamna sensibilitatea de 300 mA?

Aparatul declanseaza la detectarea unui curent diferential rezidual nominal de 300 mA. Alegerea sensibilitatii trebuie facuta conform proiectului electric si cerintelor de protectie ale circuitului.

Ce tip de curenti diferentiali detecteaza?

Este un aparat de tip AC, destinat detectarii curentilor diferentiali alternativi sinusoidali.

Asigura protectie la suprasarcina si scurtcircuit?

Nu. Protectia la suprasarcina si scurtcircuit trebuie asigurata separat, prin sigurante automate sau alte aparate de protectie coordonate corespunzator.

Cum se monteaza in tablou?

Se monteaza pe sina DIN si ocupa 4 module. Conectarea trebuie efectuata de personal calificat, cu respectarea instructiunilor de instalare si a schemei tabloului.
