Descriere

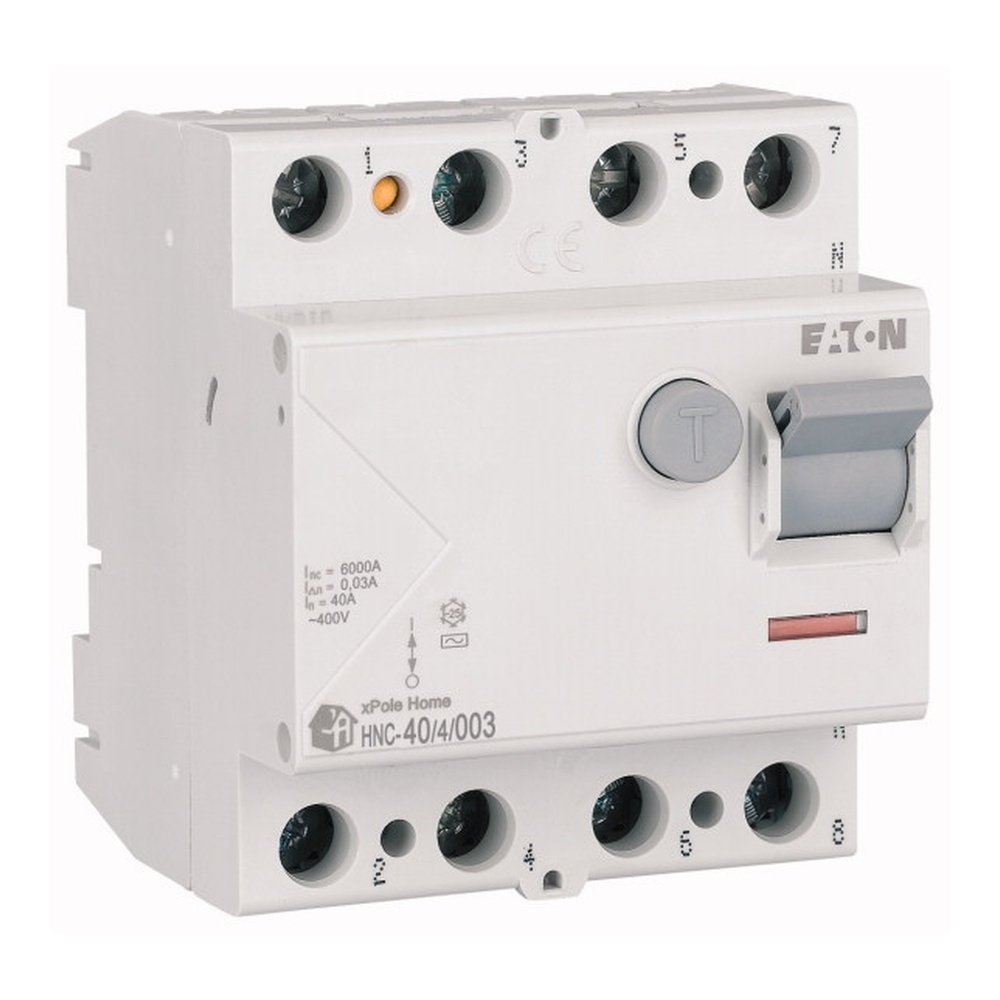

Acest intrerupator diferential RCCB este destinat protectiei circuitelor electrice rezidentiale si comerciale impotriva curentilor reziduali si a curentilor de defect spre pamant. Varianta tetrapolara este potrivita pentru instalatii trifazate 3P+N, dar poate fi utilizata si in configuratii bipolare sau tripolare, conform schemei de conectare. Declansarea este fara temporizare, iar aparatul este sensibil la curent alternativ de tip AC.

Parametrii nominali sunt: curent nominal 40 A, curent rezidual nominal 30 mA, tensiune nominala 230/400 V AC si frecventa 50 Hz. Capacitatea nominala la scurtcircuit este de 6 kA, tensiunea nominala de izolatie este 440 V, iar tensiunea nominala de tinere la impuls este 4 kV. Aparatul are 4 poli, ocupa 4 module, cu latime de 70 mm, inaltime de 80 mm si adancime de montaj de 45 mm. Este realizat conform IEC/EN 61008 si este conform RoHS.

Montajul se efectueaza rapid pe sina DIN conform IEC/EN 60715. Aparatul permite alimentarea din partea superioara sau inferioara si este prevazut cu borne duble sus si jos, compatibile cu conductori rigizi de 1,5-35 mm2 sau conductori multifilari de 1,5-16 mm2. Pot fi utilizate bare de distributie cu grosimea intre 0,8 si 2 mm. Indicatorul rosu-verde al pozitiei contactelor permite verificarea vizuala a starii de comutatie.

Protectia la atingere directa a aparatului este IP20, astfel ca instalarea trebuie realizata intr-un tablou electric adecvat. Intrerupatorul diferential nu inlocuieste protectia la suprasarcina si scurtcircuit, fiind necesara coordonarea cu sigurante automate si protectii fuzibile corespunzatoare instalatiei. Butonul de test trebuie actionat periodic, cel putin la fiecare 6 luni in aplicatii rezidentiale; testarea functionala nu inlocuieste verificarea prizei de pamant sau a conductorului de protectie. Pentru temperaturi peste 40 grade C, curentul continuu admisibil trebuie redus conform indicatiilor producatorului.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential?

Detecteaza curentii reziduali de tip AC si declanseaza la un curent rezidual nominal de 30 mA, contribuind la protectia suplimentara impotriva electrocutarii si a defectelor de izolatie.

Poate fi utilizat intr-un tablou trifazat?

Da. Este un aparat cu 4 poli, adecvat pentru circuite trifazate 3P+N la 230/400 V AC. Poate fi utilizat si pentru anumite configuratii bipolare sau tripolare, cu respectarea schemei de conectare.

Este suficient ca protectie la scurtcircuit si suprasarcina?

Nu. Fiind un intrerupator diferential RCCB, trebuie coordonat cu protectii dedicate la suprasarcina si scurtcircuit, precum intrerupatoare automate sau sigurante fuzibile dimensionate corect.

Cum se monteaza si ce conductori accepta?

Se monteaza pe sina DIN si ocupa 4 module. Bornele accepta conductori rigizi intre 1,5 si 35 mm2 sau conductori multifilari intre 1,5 si 16 mm2.

Cat de des trebuie verificat cu butonul de test?

In aplicatii rezidentiale, butonul de test trebuie actionat cel putin o data la 6 luni. In medii umede sau cu praf, se recomanda verificari la intervale mai scurte.
