Descriere

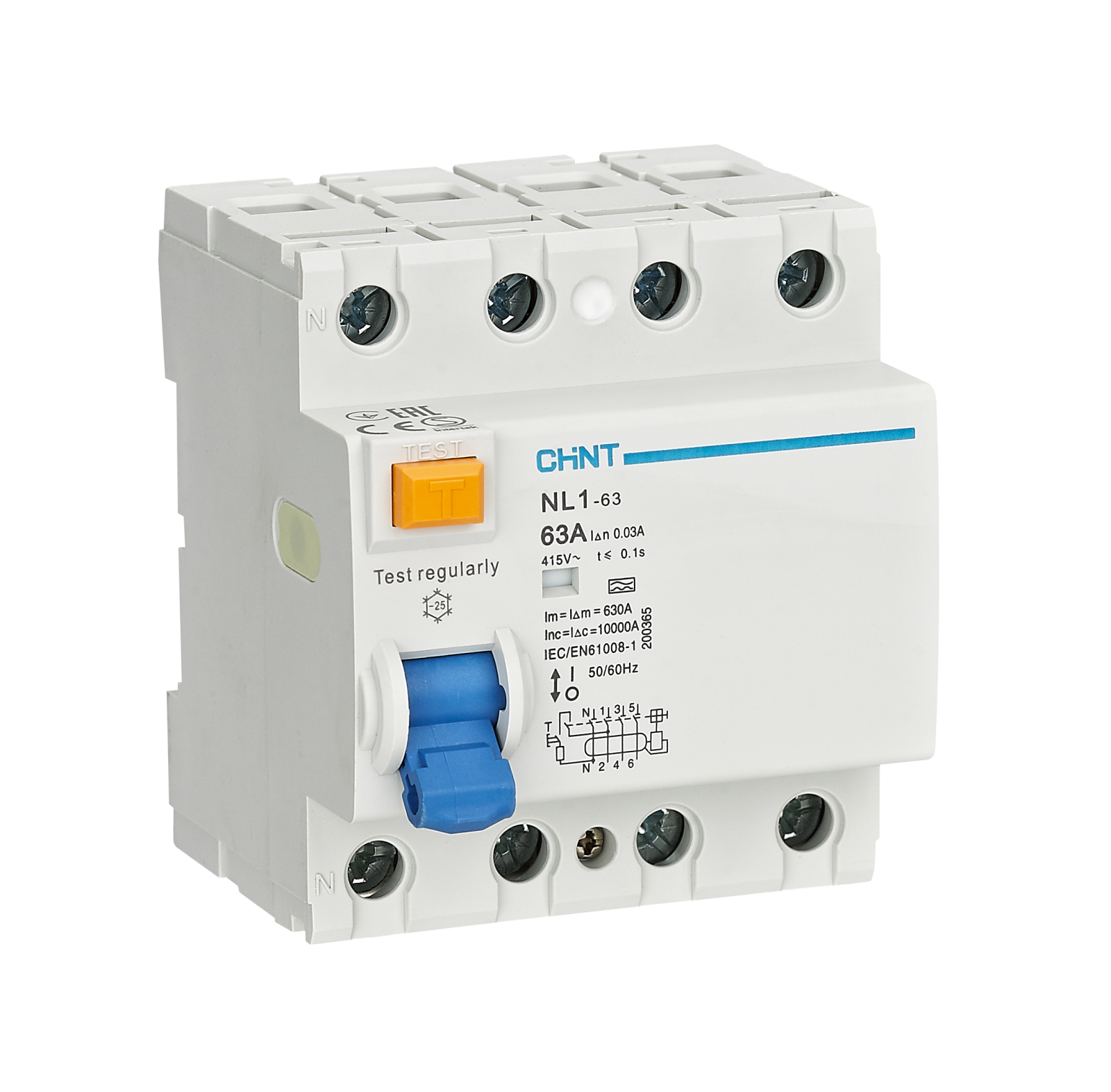

Acest intrerupator diferential RCCB este destinat protectiei instalatiilor electrice prin detectarea curentilor reziduali fata de pamant. Configuratia cu 4 poli il recomanda pentru tablouri si circuite trifazate, unde trebuie supravegheate toate conductoarele active ale circuitului. Este o solutie adecvata pentru aplicatii rezidentiale, comerciale si tehnice, selectata in functie de proiectul electric si de schema de protectie a tabloului.

Aparatul are curent nominal de 40A, sensibilitate diferentiala nominala de 100mA si capacitate de rupere de 6kA. Este un model de tip AC, proiectat pentru detectarea curentilor reziduali alternativi sinusoidali. Functioneaza in retele de curent alternativ trifazate, la tensiune nominala de 400V AC si frecventa de 50/60Hz. Seria este conforma cu standardul IEC/EN 61008-1 pentru intrerupatoare diferentiale fara protectie incorporata la supracurent.

Montajul se realizeaza in tabloul electric, cu respectarea schemei de conectare, a ordinii conductoarelor si a cuplului de strangere indicat de producator. Pentru functionarea corecta, toate conductoarele active ale circuitului protejat trebuie sa traverseze aparatul, iar conductorul de protectie PE nu se trece prin intrerupatorul diferential. Alegerea sectiunii conductoarelor, a protectiei din amonte si a configuratiei tabloului trebuie realizata in functie de curentul circuitului si de proiectul instalatiei.

Acest RCCB nu asigura protectie la suprasarcina sau scurtcircuit, de aceea trebuie asociat cu o siguranta automata sau cu o alta protectie corespunzatoare la supracurent. Sensibilitatea de 100mA trebuie aleasa numai atunci cand este compatibila cu cerintele aplicatiei si cu normele aplicabile; pentru protectia suplimentara a persoanelor pot fi necesare dispozitive cu o sensibilitate diferita. Instalarea, verificarea butonului de test si interventiile asupra tabloului trebuie efectuate exclusiv de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential?

Detecteaza curentii reziduali alternativi sinusoidali fata de pamant si deconecteaza circuitul atunci cand este atinsa sensibilitatea nominala de 100mA.

Poate fi utilizat fara siguranta automata?

Nu. Este un RCCB fara protectie incorporata la suprasarcina si scurtcircuit, astfel ca trebuie utilizat impreuna cu o protectie la supracurent dimensionata corespunzator.

Pentru ce tip de instalatie este recomandata varianta cu 4 poli?

Este destinata tablourilor si circuitelor trifazate in care trebuie supravegheate toate cele patru cai active ale circuitului, conform schemei electrice aplicabile.

Ce inseamna tip AC?

Tipul AC indica detectarea curentilor reziduali alternativi sinusoidali. Alegerea tipului de diferential trebuie facuta in functie de natura sarcinilor si de cerintele instalatiei.

Ce verificari sunt necesare dupa montaj?

Dupa instalare se verifica schema de conectare, functionarea mecanica si testarea dispozitivului conform instructiunilor producatorului si procedurilor aplicabile instalatiei.
