Descriere

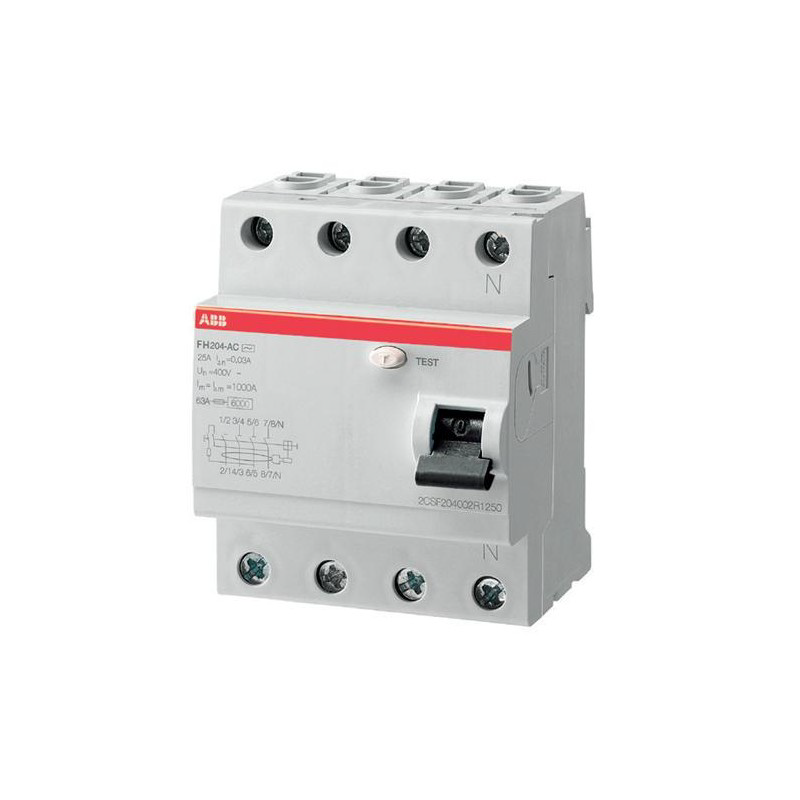

Acest intrerupator diferential din seria FH200 este un dispozitiv RCCB cu 4 poli, destinat protectiei circuitelor si utilizatorilor impotriva curentilor de defect la pamant. Tipul AC detecteaza curenti reziduali alternativi sinusoidali si este recomandat pentru aplicatii compatibile din instalatii rezidentiale si comerciale. Sensibilitatea de 30 mA asigura protectie suplimentara la contact direct, iar aparatul poate fi utilizat si pentru protectia la contact indirect, conform configuratiei instalatiei electrice.

Aparatul are curent nominal de 40 A, curent diferential nominal de 30 mA si tensiune nominala de utilizare 230/400 V AC, la frecventa de 50 Hz. Este un model cu declansare diferentiala instantanee, 4 poli si 4 module de 17,5 mm. Valorile declarate includ curent nominal conditionat de scurtcircuit de 6 kA, tensiune nominala de izolatie Ui de 500 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Gradul de protectie este IP2X, iar domeniul temperaturii ambientale de functionare este de la -5 grade C la +40 grade C.

Montajul se realizeaza pe sina DIN, in tablouri de distributie. Dimensiunile nete sunt de 70 x 85 x 69 mm, iar masa neta este de aproximativ 380 g. Bornele permit conectarea conductoarelor multifilare cu sectiunea de 10 pana la 25 mm2 sau a conductoarelor rigide cu sectiunea de 25 mm2. Polul de nul este pozitionat in partea dreapta, aspect util pentru planificarea corecta a cablajului in tablou.

Dispozitivul respecta standardul IEC/EN 61008 si trebuie integrat intr-o instalatie proiectata corespunzator, cu protectie adecvata la supracurent si scurtcircuit selectata conform proiectului electric. Tipul AC este destinat exclusiv detectarii curentilor reziduali alternativi sinusoidali; pentru circuite cu echipamente electronice care pot genera curenti reziduali pulsatori sau componente continue trebuie verificat tipul de protectie diferentiala cerut de producatorul echipamentului si de normele aplicabile. Instalarea, verificarea conexiunilor si testarea periodica trebuie realizate de personal calificat.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential?

Asigura protectie la curenti reziduali alternativi sinusoidali de tip AC. Sensibilitatea de 30 mA este utilizata pentru protectie suplimentara a persoanelor la contact direct si pentru protectia la contact indirect, atunci cand instalatia este proiectata corect.

Este potrivit pentru instalatii trifazate?

Da. Constructia cu 4 poli si tensiunea nominala 230/400 V il recomanda pentru integrarea in tablouri electrice cu circuite trifazate, conform schemei electrice si dimensionarii realizate de un electrician calificat.

Se monteaza pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN si ocupa 4 module, cu latime totala de 70 mm.

Protejeaza si la suprasarcina?

Este un intrerupator diferential RCCB, destinat detectarii curentilor reziduali. Protectia la suprasarcina si scurtcircuit trebuie asigurata prin aparate de protectie la supracurent alese si coordonate corespunzator in tabloul electric.

Care este diferenta dintre tipul AC si tipul A?

Tipul AC detecteaza curenti reziduali alternativi sinusoidali. Pentru consumatori cu redresoare, electronica de putere, variatoare, surse in comutatie sau alte sarcini care pot produce curenti reziduali pulsatori, se verifica cerinta echipamentului si se poate impune utilizarea unui diferential de tip A sau alt tip adecvat.
